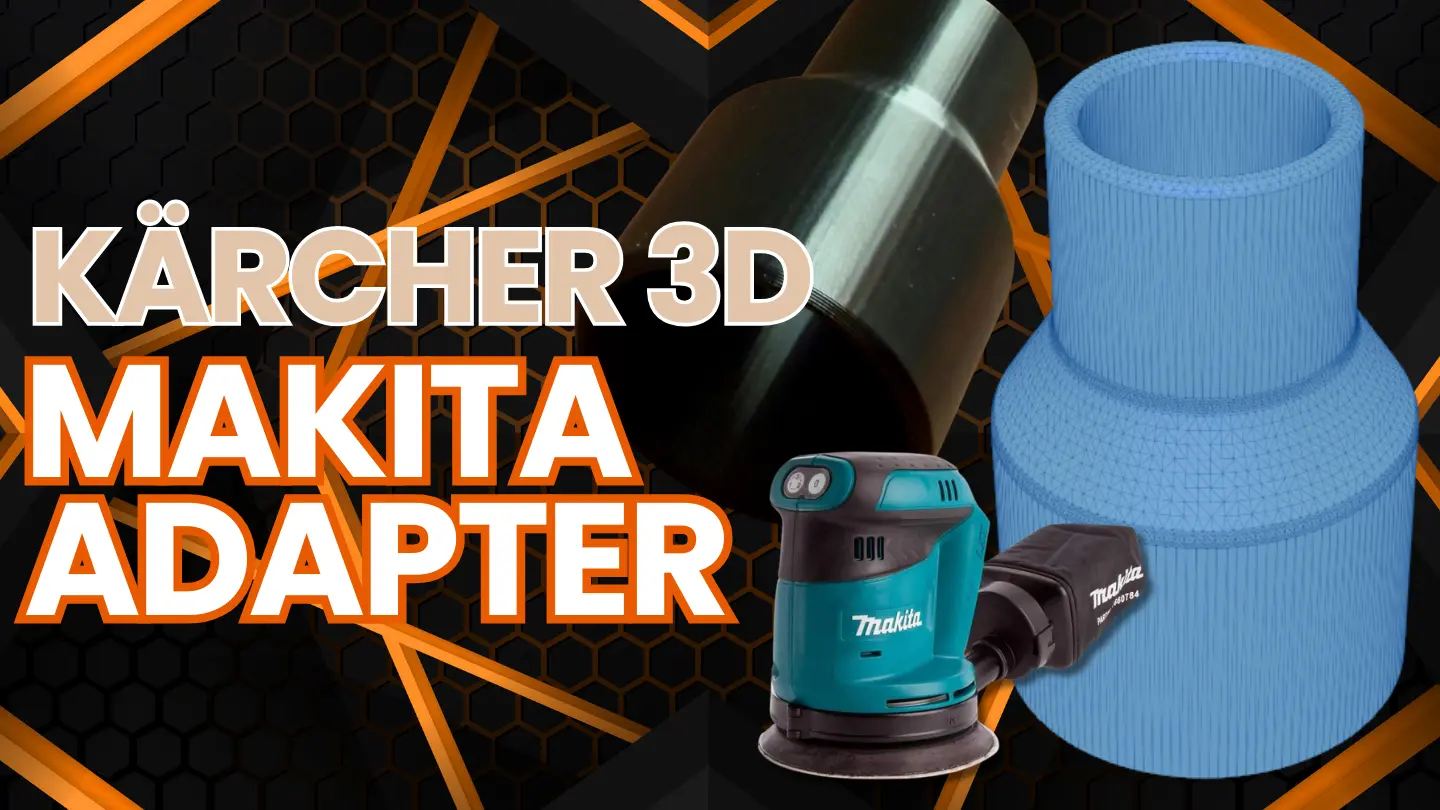

Makita-DBO180Z-Adapter für Kärcher-Sauger als kostenlose STL
Der Makita DBO180Z ist ein kabelloser 18-Volt-Exzenterschleifer für typische Schleifarbeiten an Holz, Spachtelmasse oder lackierten Oberflächen. Bei solchen Arbeiten entsteht besonders feiner Abrieb. Die integrierte Staubabsaugung des Schleifers kann diesen Staub in einen angeschlossenen Sauger weiterleiten, wenn der Anschluss mechanisch passt.
Genau dafür steht hier eine kostenlose 3D-Druck-Vorlage bereit. Der Adapter wird zwischen dem Absauganschluss des Makita DBO180Z und dem Schlauch eines Kärcher-Saugers eingesetzt. Du brauchst also kein speziell angefertigtes Originalzubehör, sondern lediglich einen 3D-Drucker, geeignetes Filament und einen passenden Saugerschlauch.
Die STL-Datei kannst du direkt herunterladen:
👉 STL-Datei kostenlos herunterladen
3D Makita Adapter STL herunterladen
Was der Adapter beim Schleifen bringen soll
Ein angeschlossener Werkstattsauger nimmt den Schleifstaub möglichst direkt an der Entstehungsstelle auf. Das kann die Staubbelastung in der Werkstatt reduzieren und verhindert, dass sich die Oberfläche des Werkstücks sofort wieder mit Abrieb bedeckt. Eine vollständige Staubfreiheit darfst du allerdings nicht erwarten: Die tatsächliche Wirkung hängt unter anderem vom Schleifpapier, vom Zustand des Filters, von der Saugleistung und von der Dichtigkeit des Anschlusses ab.
Für mich liegt der praktische Vorteil vor allem in der unkomplizierten Verbindung vorhandener Geräte. Wenn bereits ein Kärcher-Sauger und ein Makita DBO180Z vorhanden sind, muss nicht zwingend ein weiteres Zubehörsystem angeschafft werden.
- weniger frei herumfliegender Schleifstaub
- sauberere Arbeitsfläche während des Schleifens
- bessere Sicht auf die bearbeitete Oberfläche
- weniger Reinigungsarbeit nach dem Projekt
- eine kostengünstige Alternative zu Spezialadaptern
Für welche Geräte ist die Vorlage gedacht?
Die Vorlage ist auf den Makita DBO180Z ausgelegt. Entscheidend ist der vorhandene Absaugstutzen am Schleifer. Bei einem anderen Makita-Modell, einem Nachbau oder einem Gerät mit verändertem Anschluss kann die Passung abweichen.
Auf der anderen Seite ist der Adapter für einen Kärcher-Sauger beziehungsweise dessen Schlauch vorgesehen. Das bedeutet nicht automatisch, dass jeder Haushalts- oder Werkstattsauger ohne Anpassung passt. Gerade bei konischen Steckverbindungen können wenige Millimeter über einen sicheren Sitz entscheiden.
Ich würde deshalb vor dem Druck kurz nachmessen und die Datei nicht blind in großer Qualität drucken. Ein einfacher Testabschnitt oder ein Probedruck mit geringer Materialmenge kann helfen, die Passung zu kontrollieren. Sitzt der Adapter zu locker, entsteht Nebenluft. Sitzt er zu stramm, können Anschluss oder gedrucktes Teil beim Aufstecken beschädigt werden.
Warum ein 3D-gedruckter Adapter sinnvoll sein kann
Ein 3D-Druckteil hat gegenüber einer improvisierten Verbindung aus Klebeband, Karton oder Gummischlauch mehrere Vorteile: Es ist formstabil, reproduzierbar und bei Bedarf erneut druckbar. Außerdem kannst du die Konstruktion anpassen, falls dein Schlauch einen anderen Durchmesser besitzt oder der Anschluss etwas mehr Spiel benötigt.
Der größte Vorteil ist aber die Verfügbarkeit. Die STL-Datei lässt sich lokal speichern und mit vielen FDM-Druckern verarbeiten. Du bist nicht darauf angewiesen, dass ein passendes Ersatzteil im Handel verfügbar ist. Gleichzeitig solltest du im Hinterkopf behalten, dass eine kostenlose Vorlage keine geprüfte Herstellerlösung ersetzt. Bei sichtbaren Rissen, schlechtem Sitz oder auffälligem Luftverlust gehört der Adapter ausgetauscht.
| Merkmal | Hinweis |
|---|---|
| Schleifer | Makita DBO180Z |
| Gegenstelle | passender Kärcher-Saugerschlauch |
| Dateiformat | STL im ZIP-Download |
| Anpassbarkeit | bei abweichenden Maßen in der CAD-Software möglich |
| Prüfung vor Nutzung | Passung, Risse und Luftdichtigkeit kontrollieren |

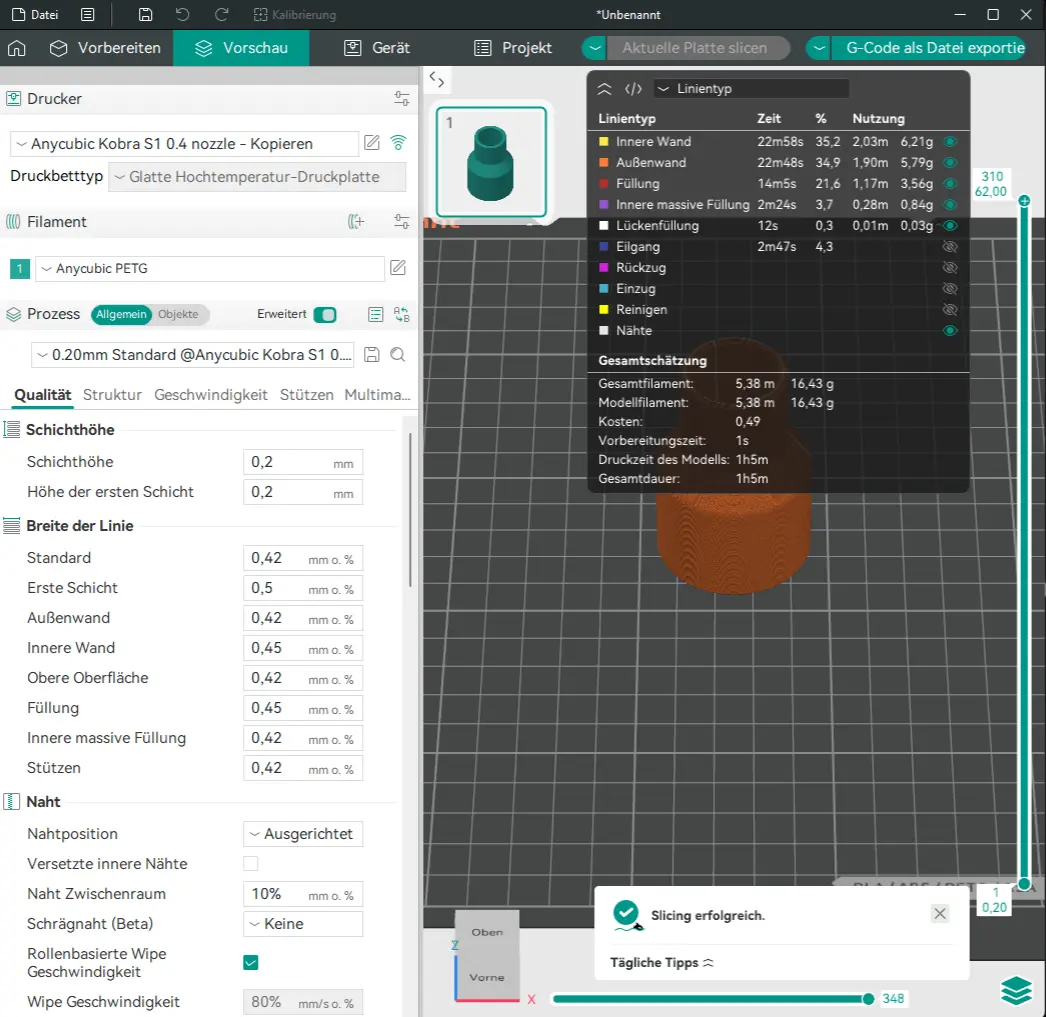

Druckempfehlungen für PETG oder PLA
Für einen Adapter, der regelmäßig auf- und abgesteckt wird, würde ich PETG bevorzugen. Das Material ist zäher als PLA und eignet sich laut den technischen Hinweisen von Prusa besonders für mechanische Teile. PETG kann jedoch stärker zum Stringing neigen und benötigt üblicherweise ein beheiztes Druckbett. Deine konkreten Temperaturwerte sollten immer zum verwendeten Filament passen.
PLA kann für einen Probedruck oder eine wenig belastete Verbindung funktionieren. Wenn der Adapter häufig unter Zug steht, in einer warmen Umgebung liegt oder beim Aufstecken stark belastet wird, ist PETG die aus meiner Sicht bessere Wahl. ABS oder ASA sind ebenfalls denkbar, verlangen aber je nach Drucker mehr Erfahrung und eine kontrollierte Druckumgebung.
- Material: bevorzugt PETG, alternativ PLA für einen Testdruck
- Schichthöhe: etwa 0,2 Millimeter als guter Ausgangspunkt
- Wände: mindestens drei Perimeter für mehr Stabilität
- Füllung: ungefähr 20 bis 30 Prozent als Startwert
- Ausrichtung: so wählen, dass die Steckverbindung nicht entlang einer schwachen Schicht belastet wird
- Supports: nur verwenden, wenn dein Slicer oder die Geometrie sie tatsächlich benötigt
Diese Werte sind keine verbindliche Herstellerfreigabe. Je nach Drucker, Düse, Filament und Modellgeometrie können andere Einstellungen besser funktionieren. Nach dem Druck solltest du die Innenflächen von Fäden und losem Material befreien, damit der Luftstrom nicht unnötig behindert wird.
Montage und Kontrolle nach dem Druck
Nach dem Druck steckst du den Adapter zunächst ohne eingeschalteten Schleifer auf den Absauganschluss. Anschließend verbindest du den Kärcher-Schlauch und kontrollierst, ob beide Seiten gleichmäßig sitzen. Der Schlauch sollte nicht so stark ziehen, dass der Adapter während der Arbeit verkantet oder sich löst.
Starte den Sauger zunächst mit niedriger Belastung und prüfe, ob Nebenluft an den Übergängen eintritt. Ein deutliches Pfeifen kann auf eine undichte Stelle hinweisen. Auch ein Adapter, der sich bei leichter Bewegung sofort löst, sollte nicht einfach mit Gewalt weiterverwendet werden. Je nach Geometrie kann ein dünner Dichtungsring helfen, sofern dadurch der Anschluss nicht unter Spannung gesetzt wird.
Beim Schleifen selbst bleiben Schutzbrille, geeigneter Atemschutz und eine gute Belüftung sinnvoll. Ein Staubsauger reduziert Staub, ersetzt aber nicht automatisch alle Schutzmaßnahmen. Filter und Behälter des Saugers solltest du passend zum Material und zur Staubart verwenden und regelmäßig kontrollieren.
Fazit
Der Makita-DBO180Z-zu-Kärcher-Adapter ist eine praktische 3D-Druckidee für alle, die ihren Exzenterschleifer mit einem bereits vorhandenen Sauger verbinden möchten. Die kostenlose STL-Datei spart den Kauf eines speziellen Adapters und lässt sich bei Bedarf an die eigene Gerätekombination anpassen.
Wichtig ist eine realistische Erwartung: Die Vorlage passt nicht automatisch zu jedem Kärcher-Schlauch, und ein 3D-Druckteil ersetzt keine Kontrolle der Anschlüsse. Messe deshalb vor dem Druck nach, fertige bei Unsicherheit einen Probedruck an und prüfe den Sitz vor dem ersten echten Schleifprojekt. Für die dauerhafte Nutzung erscheint PETG als sinnvoller Ausgangspunkt, während PLA eher für einen Test oder eine gering belastete Verbindung geeignet ist.
Wenn Maße und Druckeinstellungen passen, bekommst du damit eine einfache, günstige und reparierbare Lösung für staubärmeres Arbeiten in der Werkstatt.
