Warum eine Filament-Leerspule sinnvoll ist
Wenn eine Filamentrolle leer ist, bleibt meistens eine Kunststoff- oder Pappspule übrig. Je nach Hersteller lässt sie sich weiterverwenden, zurückgeben oder recyceln. Trotzdem gibt es Situationen, in denen eine zusätzliche Leerspule besonders praktisch ist: Du kaufst Filament als Refill, möchtest Reste einer Farbe ordentlich aufbewahren oder musst Material von einer beschädigten Rolle umspulen.
Genau dafür ist eine selbst gedruckte Spule interessant. Du kannst sie nach Bedarf erneut herstellen und musst nicht für jede Anwendung eine fertige Leerspule kaufen. Außerdem lässt sich das Modell bei Bedarf anpassen, sofern du die Vorlage in einem geeigneten CAD- oder Slicing-Programm bearbeiten möchtest.
- Refill-Filament lässt sich auf eine eigene Spule aufwickeln.
- Filamentreste bleiben nach Farbe und Material getrennt.
- Umgespultes Filament kann sauber gelagert und transportiert werden.
- Eine beschädigte Rolle lässt sich durch eine neue Spule ersetzen.
Die kostenlose 3D-Druck-Vorlage herunterladen
Die hier vorgestellte Vorlage ist als ZIP-Datei mit den benötigten 3D-Druckdaten verfügbar. Den Download findest du hier:
3D Filament Leerspule STL herunterladen
Nach dem Herunterladen entpackst du das Archiv und importierst die enthaltenen STL-Dateien in deinen Slicer. Dort kannst du zunächst kontrollieren, ob die Teile auf dein Druckbett passen. Eine pauschale Kompatibilitätsgarantie für jeden Drucker oder jeden Filamenthalter kann ich nicht geben, denn Spulenhalter unterscheiden sich teilweise deutlich bei Breite, Achsdurchmesser und seitlicher Führung.

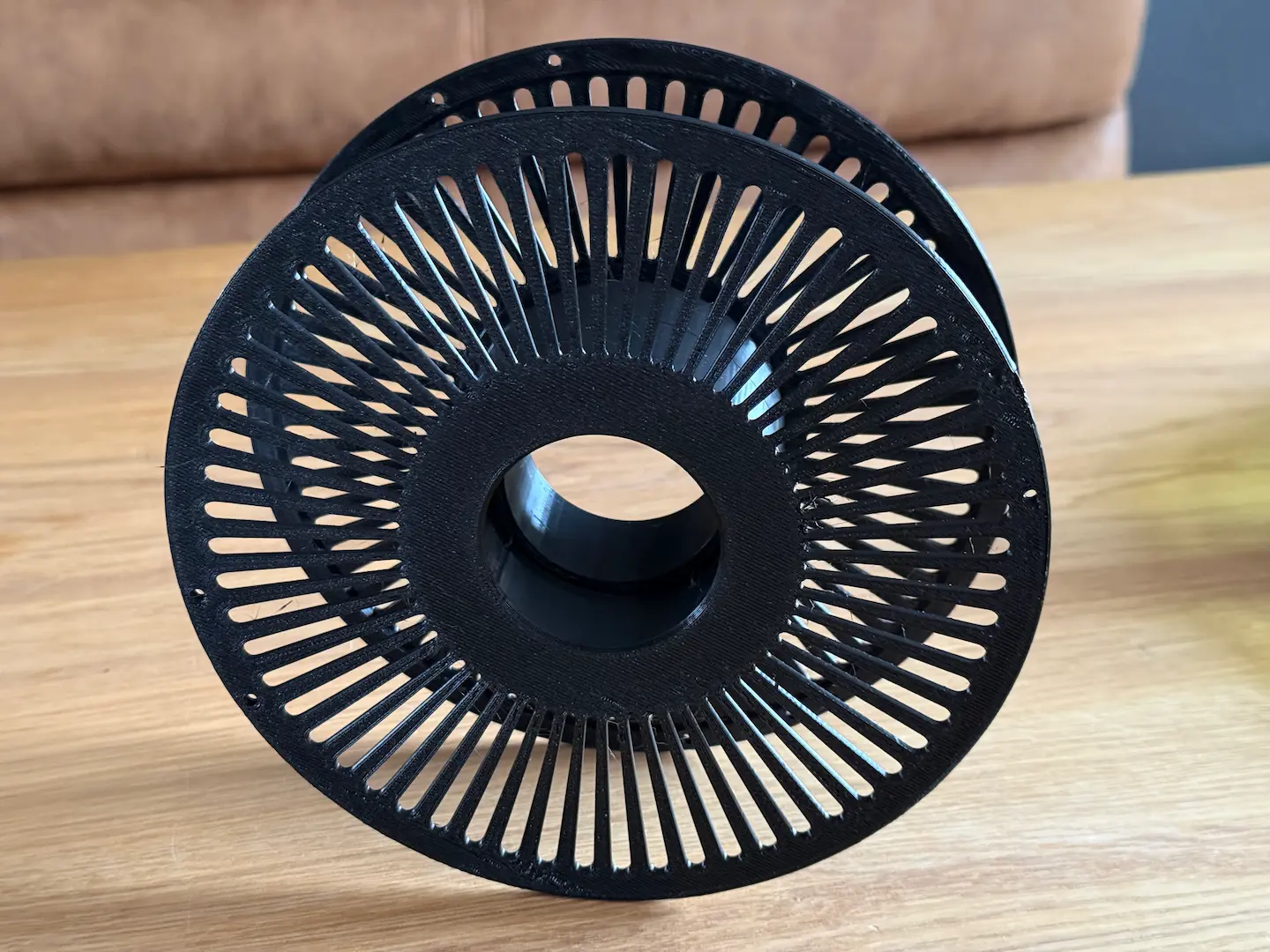

Aufbau und Druck der Leerspule
Die Vorlage ist bewusst einfach aufgebaut. Die Spule wird in mehreren Teilen gedruckt und anschließend zusammengesteckt oder miteinander verschraubt – je nachdem, wie die jeweilige Version der Dateien ausgelegt ist. Dadurch bleibt der Druck auch für kleinere Drucker überschaubarer, als wenn die komplette Spule in einem Stück entstehen müsste.

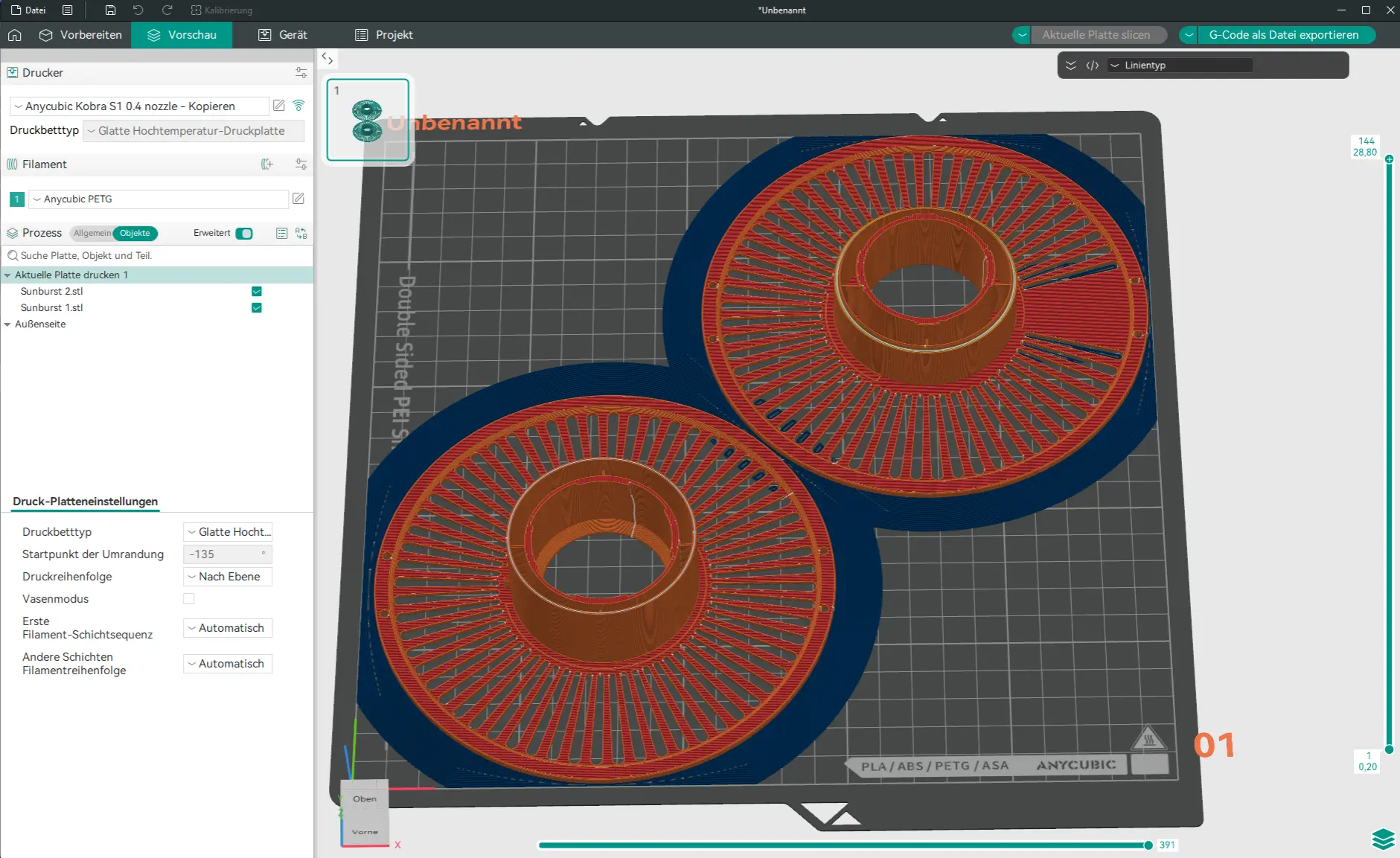

Vor dem Start solltest du die STL-Dateien im Slicer prüfen und gegebenenfalls eine Vorschau der einzelnen Schichten ansehen. So erkennst du frühzeitig, ob Teile außerhalb des Druckbetts liegen oder ob eine Ausrichtung geändert werden sollte.
- ZIP-Datei herunterladen und entpacken.
- STL-Dateien in den Slicer importieren.
- Passform, Ausrichtung und Druckbettgröße kontrollieren.
- Teile mit ausreichender Wandstärke und passenden Perimetern slicen.
- Nach dem Druck alle Bauteile entgraten und trocken zusammenbauen.
Für eine funktionierende Spule ist nicht nur die Optik entscheidend. Der Kern sollte rund laufen, die Seitenteile müssen fest sitzen und die Filamentwicklung darf später nicht an scharfen Kanten hängen bleiben. Nimm dir deshalb nach dem Druck kurz Zeit für eine Sicht- und Passkontrolle.
Welches Filament eignet sich für den Druck?
Für die Leerspule brauchst du normalerweise kein spezielles Hochleistungsmaterial. PLA ist für die übliche Nutzung eine naheliegende Wahl, weil es sich einfach drucken lässt und für eine stationär verwendete Spule meist ausreichend stabil ist. PETG bietet sich an, wenn die Spule häufiger bewegt wird oder etwas mehr Belastbarkeit gefragt ist.
ABS oder ASA sind nicht grundsätzlich erforderlich. Sie können bei höheren Temperaturen und stärkerer mechanischer Beanspruchung Vorteile haben, stellen beim Drucken aber höhere Anforderungen an Drucker, Haftung und Umgebung. Für einen ersten Versuch würde ich deshalb mit PLA oder PETG beginnen.
| Material | Geeignet, wenn … | Worauf du achten solltest |
|---|---|---|
| PLA | die Spule normal gelagert und genutzt wird | nicht unnötig hohen Temperaturen aussetzen |
| PETG | du etwas mehr Robustheit möchtest | saubere Druckprofile und gute Filamentlagerung verwenden |
| ABS/ASA | höhere Temperatur- oder Belastungsanforderungen bestehen | Warpage, Gehäuse und ausreichende Belüftung berücksichtigen |
Die Tabelle ist als praktische Orientierung gedacht und ersetzt nicht die Materialangaben deines Filamentherstellers. Entscheidend bleibt, wie stark die Spule belastet wird und wie gut dein Druckprofil funktioniert.
Nach dem Druck: montieren und Filament aufwickeln
Nach dem Druck sollten die Bauteile frei von Brim-, Support- oder Fadenresten sein. Prüfe besonders die Kontaktflächen und die Öffnung in der Mitte. Wenn die Teile nur mit Gewalt zusammenpassen, solltest du sie nicht einfach mit maximalem Druck montieren. Kleine Unebenheiten lassen sich meist vorsichtig mit einem Entgrater oder feinem Schleifpapier entfernen.
Beim Aufwickeln des Filaments zählt eine gleichmäßige Führung. Die einzelnen Windungen sollten möglichst nebeneinander liegen, damit sich später keine Kreuzungen oder Schlaufen bilden. Das ist vor allem bei längeren Druckaufträgen wichtig: Ein schlecht aufgewickeltes Filament kann sich verklemmen und den Druck unterbrechen.
Leerspule richtig lagern
Die Spule selbst ist nur ein Teil der Lösung. Das Filament darauf solltest du passend zum Material lagern. Viele FFF-Filamente nehmen Feuchtigkeit aus der Umgebung auf. Das kann unter anderem zu stärkerem Stringing, Blasen, schlechterer Oberflächenqualität oder Problemen bei der Layerhaftung führen. Wie empfindlich ein Material ist, hängt stark von seiner Zusammensetzung ab.
PLA ist im Alltag meist unkomplizierter als stark hygroskopische Materialien. PETG sollte trotzdem nicht dauerhaft offen in feuchter Umgebung liegen. Für besonders empfindliche Filamente wie TPU, PVA, BVOH oder Nylon ist eine trockene Lagerung mit geeignetem Trockenmittel besonders wichtig.
Eine luftdichte Box hilft dabei, die Feuchtigkeitsaufnahme zu verlangsamen. Wenn das Filament bereits Feuchtigkeit aufgenommen hat, reicht eine geschlossene Vorratsdose jedoch nicht automatisch aus. Dann kann je nach Material ein vorheriger Trocknungsvorgang notwendig sein. Dabei solltest du immer die Temperatur- und Zeitangaben des Filamentherstellers beachten.
In Kombination mit luftdichten Vorratsdosen oder einer geeigneten Filamentbox kannst du die neu bespulte Rolle sauber und geschützt aufbewahren.
Was die selbst gedruckte Spule nicht ersetzt
Die Vorlage ist eine praktische Ergänzung für den 3D-Druck-Alltag, aber sie ist kein universeller Ersatz für jede Originalspule. Einige Drucker, Materialwechsler und automatische Zuführsysteme erwarten bestimmte Spulenmaße oder verwenden Sensoren, die mit ungewöhnlichen Abmessungen nicht zuverlässig funktionieren. Auch sehr schwere Rollen können andere Anforderungen an Lagerung und Führung stellen.
- Miss bei Bedarf die nutzbare Breite deines Filamenthalters.
- Vergleiche den Achsdurchmesser mit der Aufnahme deines Druckers.
- Prüfe, ob die Seitenteile genügend Abstand zum Rahmen haben.
- Teste die Spule zuerst mit einem kurzen Druckauftrag.
- Verwende keine beschädigten oder sichtbar verzogenen Bauteile.
Fazit
Eine selbst gedruckte Filament-Leerspule ist eine einfache und sinnvolle Lösung, wenn du Refill-Filament, umgespultes Material oder kleinere Filamentreste ordentlich verwenden möchtest. Die kostenlose STL-Vorlage hält den Aufbau überschaubar und eignet sich dadurch auch als praktisches Nebenprojekt für den eigenen 3D-Drucker.
Ich würde vor dem Druck trotzdem nicht einfach blind loslegen. Kontrolliere die Teile im Slicer, achte auf die Passform zu deinem Filamenthalter und montiere die Spule sorgfältig. Für normale Anwendungen sind PLA oder PETG naheliegende Materialien; bei höheren Belastungen solltest du die Konstruktion und das Material entsprechend prüfen.
Besonders nützlich wird die Leerspule zusammen mit einer trockenen Lagerung. Denn eine sauber aufgewickelte Rolle bringt wenig, wenn das Filament anschließend Feuchtigkeit zieht. Wenn du diese Punkte beachtest, bekommst du eine wiederverwendbare Spule, die dir im Alltag einige Wege und unnötige Ausgaben ersparen kann.
