Wie sollte eine AIO-Wasserkühlung im PC platziert werden?
Die richtige Platzierung einer AIO-Wasserkühlung beeinflusst maßgeblich die Kühlleistung deines Systems. Grundsätzlich kannst du sie sowohl an der Gehäusefront als auch an der Oberseite montieren – doch je nach Setup ist eine Position effizienter als die andere. Wichtig ist: Die gewählte Ausrichtung sollte die entstehende Wärme optimal abführen und das Risiko von Luftblasen im Kühlkreislauf minimieren. In diesem Ratgeber erfährst du, worauf du bei der Montage achten solltest, welche Einbaurichtung für deinen PC am sinnvollsten ist – und welche Fehler du vermeiden solltest.
AIO-Wasserkühlung unten montieren? Finger weg! Erfahre, warum das falsch ist, wie Luftblasen Schäden verursachen & was du stattdessen tun solltest!

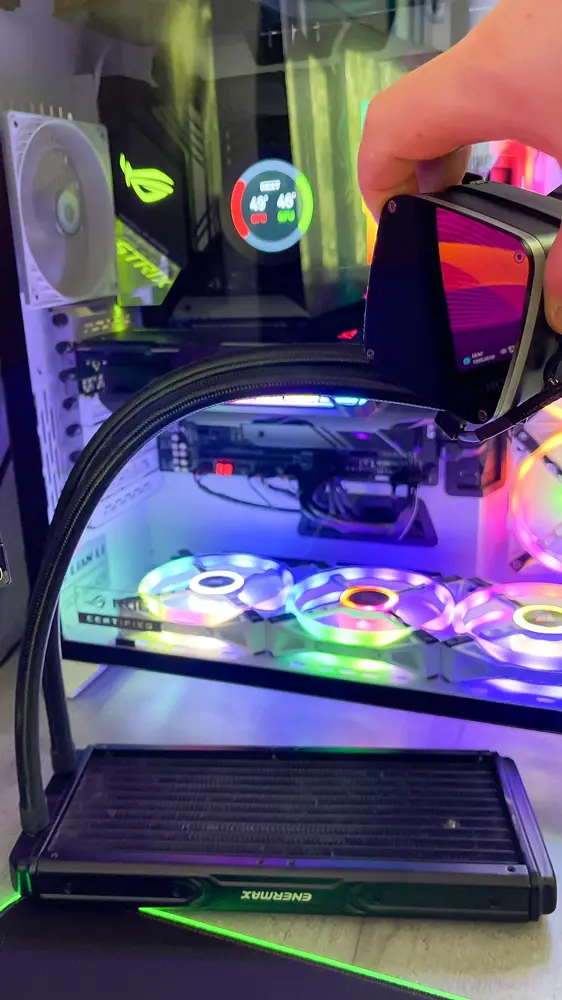

Warum du deine AIO-Wasserkühlung niemals unten im Gehäuse montieren solltest 🧊🚫
Ein häufiger Fehler bei der Installation einer All-in-One-Wasserkühlung (AIO) ist die Montage am unteren Teil des Gehäuses – und genau das solltest du unbedingt vermeiden! ❌
🔧 Die richtige Positionierung der AIO: Radiator über der Pumpe!
Die Wasserpumpe sitzt bei AIO-Systemen meist direkt auf der CPU – und genau deshalb darf sie niemals den höchsten Punkt im Kreislauf darstellen. Auf dem folgenden Bild ist zu sehen, wie es richtig geht: Der Radiator muss höher als die Pumpe montiert sein.
Warum das so wichtig ist?
💨 Luft im System = Kühlproblem
Eine neue AIO-Wasserkühlung ist werksseitig luftfrei. Doch mit der Zeit – meist nach 1 bis 2 Jahren – diffundiert Wasser durch die Schläuche, es entsteht eine kleine Luftblase im Kreislauf. Und jetzt kommt die Physik ins Spiel: Luft steigt auf.
👉 Wird die Pumpe am höchsten Punkt montiert, sammelt sich die Luft genau dort – und das ist fatal. Denn Luft blockiert den Wasserfluss im Pumpenkopf. Die Folge:
🔥 Reduzierte Kühlleistung
🔇 Ungewöhnliche Pumpengeräusche
⏳ Langfristige Beschädigung der Pumpe
🌡️ Auch thermisch problematisch bei GPUs
Selbst wenn deine AIO neu ist, hat die untere Montage einen weiteren Nachteil: Direkt über der Pumpe sitzt oft die Grafikkarte (GPU). Wird die warme Luft der Radiatorlüfter nach oben geleitet, erreicht sie die GPU – und sorgt dort für zusätzliche Hitzeentwicklung.
Das bedeutet:
🔼 Höhere GPU-Temperaturen
🔧 Schlechtere Boost-Leistung
🔁 Eventuell lautere Lüfterdrehzahlen
✅ Fazit: So montierst du deine AIO richtig
Der Radiator gehört nach oben oder vorne ins Gehäuse.
Die Pumpe (CPU-Block) sollte stets unterhalb des Radiators sitzen.
Achte darauf, dass keine Luftblase die Pumpe erreichen kann – besonders bei älteren AIOs.
💡 Pro-Tipp: Montiere den Radiator mit den Anschlüssen unten, wenn er vorne im Gehäuse sitzt – so wandert die Luft in den höchsten Bereich des Radiators, fernab der Pumpe.
So erkennst du Luft in deiner AIO-Wasserkühlung – und was du dagegen tun kannst ✅
Wenn du vermutest, dass Luft in deiner AIO-Wasserkühlung ist, gibt es ein paar einfache Anzeichen, die dir Klarheit verschaffen können:
🔄 Radiator schütteln: Baue den Radiator aus und schüttele ihn vorsichtig. Hörst du dabei ein gluckerndes Geräusch oder das Schwappen von Flüssigkeit? Das ist oft ein deutliches Indiz dafür, dass sich Luft im Kühlkreislauf befindet.
🔊 Pumpe wird lauter: Eine ungewöhnlich laute Wasserpumpe ist ein weiteres typisches Symptom. Luftblasen im Kreislauf stören den Fluss des Kühlmittels und lassen die Pumpe lauter arbeiten.
🌡️ Unstabile CPU-Temperatur: Vor dem Eingriff hast du vielleicht festgestellt, dass deine CPU-Temperatur stark schwankt – beispielsweise zwischen 42 °C und 58 °C. Das ist oft ein Zeichen für eingeschlossene Luft im System.

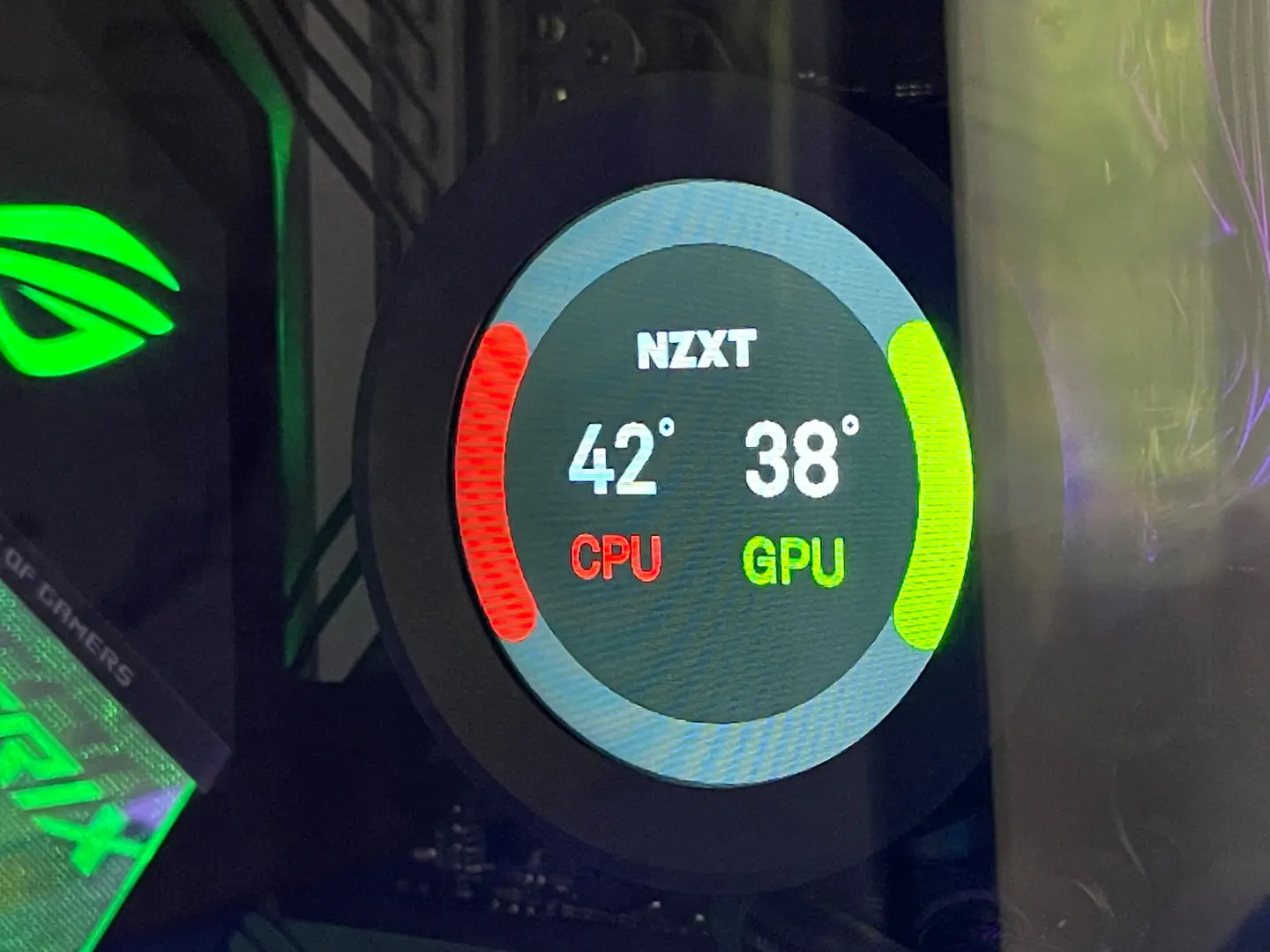

💡 Nach dem Entfernen der Luft sieht alles schon viel besser aus:
Die CPU-Temperatur liegt nun konstant bei 42–45 °C und die Wasserpumpe läuft deutlich ruhiger. Ein klarer Beweis dafür, dass das Entlüften der AIO-Wasserkühlung die Effizienz deines Systems spürbar verbessert hat.
Fazit: Luft in der AIO-Wasserkühlung kann die Leistung spürbar verschlechtern – sowohl bei der Temperatur als auch beim Geräuschpegel. Eine regelmäßige Kontrolle und bei Bedarf das korrekte Ausrichten oder Entlüften deines Kühlers tragen entscheidend zur Stabilität und Lebensdauer deines Systems bei.

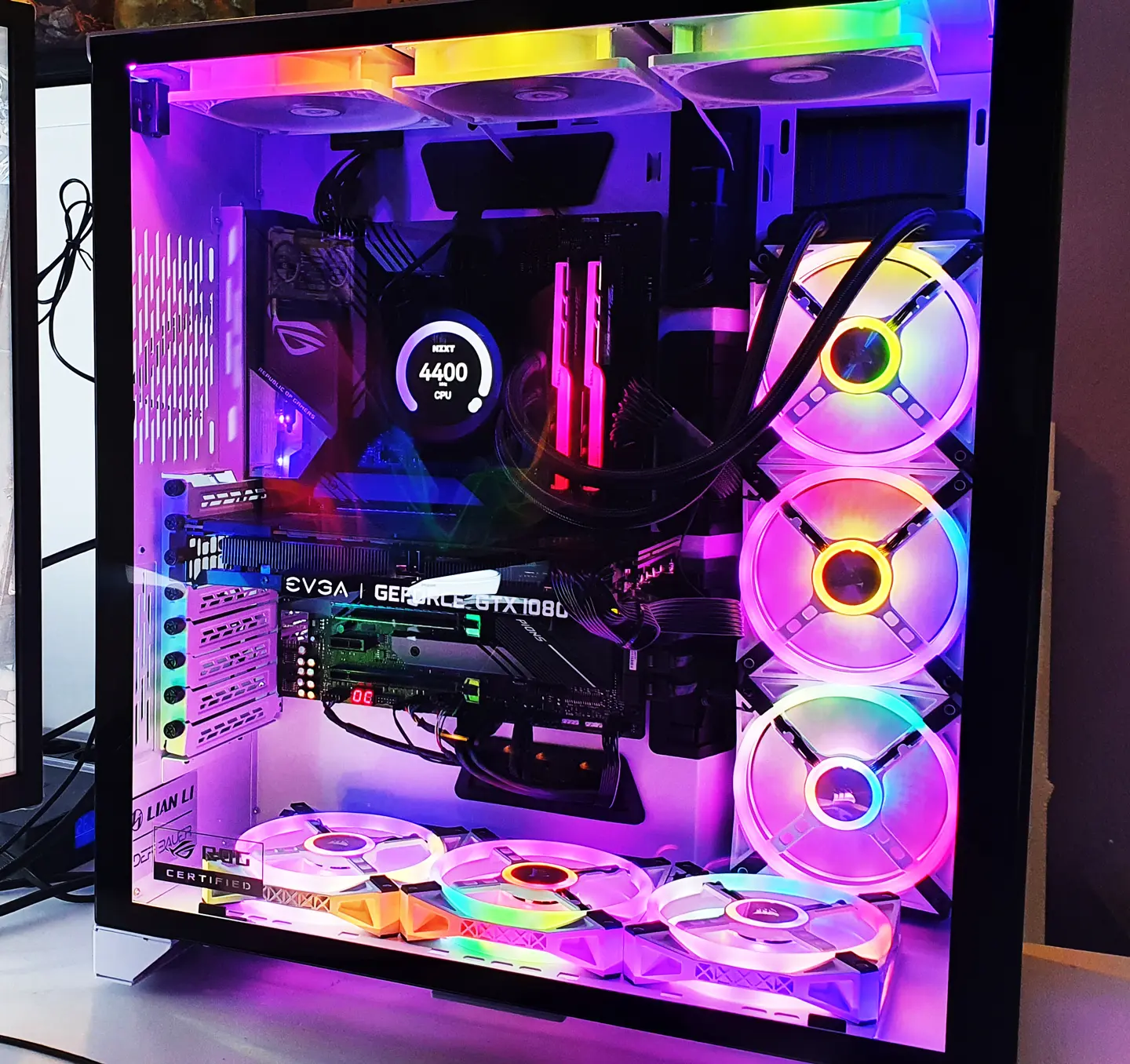

AIO Wasserkühlung vorne oder hinten einbauen – So erreichst du optimale Kühlleistung 💨❄️
Beim Einbau einer neuen AIO-Wasserkühlung empfiehlt es sich, den Radiator entweder vorne oder hinten im PC-Gehäuse zu platzieren. Dabei ist es wichtig, dass die Wasserpumpe unterhalb des höchsten Punktes des Radiators sitzt. So kann kühle Frischluft von außen angesaugt werden, was die Kühlleistung deutlich verbessert.
⚠️ Wichtig: Die warme Abluft, die der Radiator erzeugt, wird ins Gehäuse geblasen. Das kann sich negativ auf empfindliche Komponenten wie die Grafikkarte auswirken – vor allem, wenn diese stark belastet wird. In solchen Fällen ist die Montage oben im Gehäuse oft die bessere Wahl.
Wenn dein Fokus vor allem auf CPU-intensiven Aufgaben wie Bild- oder Videobearbeitung (Rendering) liegt, ist die Montage vorne oder hinten ideal, denn hier kann die AIO ihre Kühlleistung optimal entfalten.
🔧 Praktischer Tipp: Die Schläuche der Wasserkühlung sollten idealerweise unten liegen. Das sorgt dafür, dass selbst bei minimaler Luft im System die Pumpe nicht beeinträchtigt wird. In der Realität ist das oft schwierig – etwa wegen zu kurzer Schläuche oder wenn die Schläuche die Grafikkarte berühren und sich dadurch das Wasser erwärmt, was die Effizienz senkt.
🔄 Fazit: Solange keine Luft im Kreislauf ist, kannst du den Radiator vorne oder hinten montieren, auch wenn die Schläuche oben verlaufen. So nutzt du das volle Potenzial deiner AIO-Wasserkühlung.

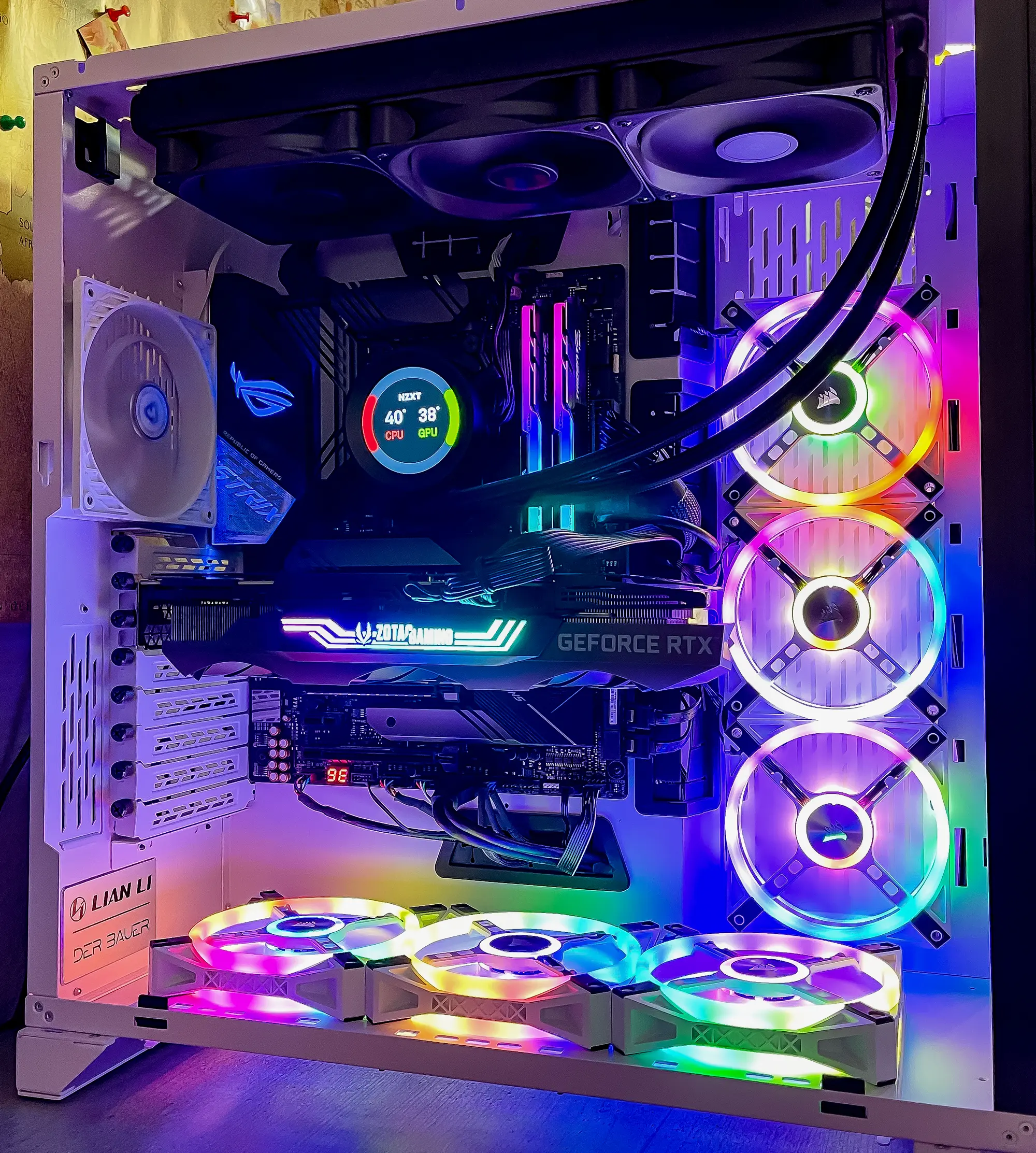

AIO Wasserkühlung oben einbauen – Warum es bei älteren Systemen sinnvoll ist 🔝❄️
Wenn deine AIO-Wasserkühlung schon etwas älter ist und sich Luft im System angesammelt hat, solltest du den Radiator oben im PC-Gehäuse montieren. Denn Luftblasen suchen immer den höchsten Punkt im Kreislauf. Wird der Radiator oben angebracht, sorgt das für einen gleichmäßigen Durchfluss von Wasser und Luft – vorausgesetzt, das System ist ausreichend mit Wasser gefüllt.
In meinem Lian Li PC-Gehäuse sind die Wasserschläuche so platziert, dass sie genügend Abstand zur Grafikkarte haben. Dadurch erwärmen sich die Schläuche nicht stark. Die drei Lüfter an der Gehäuserückseite ziehen kühle Luft ins Innere und kühlen gleichzeitig die Schläuche – für bessere Temperaturen im gesamten System.
Der Umbau meiner NZXT 360 AIO von vorne bzw. hinten nach oben war ein voller Erfolg, da sich seit etwa 2 Jahren Luft im Kreislauf befand.
Folgende Vorteile konnte ich beobachten:
💧 Die Wasserpumpe arbeitet spürbar leiser.
🌡️ Die CPU-Temperatur ist stabil und schwankt nicht mehr.
❄️ Die CPU wird um etwa 15 °C kühler.
🚀 Im Benchmark sinkt die CPU-Temperatur auf ca. 65 °C statt vorher 80 °C.
Durch die bessere Kühlung taktet die CPU im Benchmark länger hoch, was zu mehr Leistung und besseren Ergebnissen führt.
Fazit: Die Positionierung der AIO oben im Gehäuse bringt besonders bei älteren Systemen mit Luft im Kreislauf deutliche Vorteile in Stabilität und Performance.
Fazit: AIO Wasserkühlung oben unten oder vorne einbauen?
Wenn die AIO neu ist, ist es im Grunde egal, wo sie platziert wird. Es ist jedoch wichtig sicherzustellen, dass sie frische Luft von außen erhält, da dies die beste Kühlleistung gewährleistet.
Wenn die AIO älter ist und bereits Luft im Kühlsystem hat, sollte sie oben im Gehäuse platziert werden. Anfangs hatte ich Bedenken, da sie die warme Luft aus dem Gehäuse für die Kühlung nutzt, aber das ist für die NZXT AIO kein Problem!
Als ich die AIO hinten eingebaut hatte, gelangte zusätzlich warme Luft ins Gehäuse.
- Unten befanden sich 3 Lüfter, die kalte Luft einbrachten.
- Die AIO hinten hatte 3 Lüfter, die warme Luft abgaben.
- Ein Lüfter hinten zog warme Luft ab.
- 3 Lüfter zogen die warme Luft nach oben ab.
Auf diese Weise hatte ich unten nur 3 Lüfter, die kontinuierlich kalte Luft ins Gehäuse beförderten. Gleichzeitig mussten 4 Lüfter (hinten/oben) die Wärme von der AIO und der Grafikkarte abführen. Das funktionierte jedoch nicht richtig. Beim Spielen erreichte die CPU etwa 74 Grad Celsius und die Grafikkarte etwa 77 Grad Celsius. Die Kühlrippen der Spannungswandler auf dem Mainboard und der Arbeitsspeicher waren so heiß, dass man sie nicht berühren konnte.
Durch den Umbau der AIO nach oben, da sie bereits Luft im System hatte, können die 3 Lüfter hinten nun zusätzlich zu den 3 Lüftern unten kalte Luft ins Gehäuse strömen lassen. Dadurch gelangen insgesamt 6 Lüfter kalte Luft ins Gehäuse, während 4 Lüfter die warme Luft nach außen befördern.
Durch den Luftstrom zwischen einem hinteren Lüfter und den anderen 3 Lüftern (seitlich) herrscht ein konstanter Luftstrom an den Spannungswandlern und dem Arbeitsspeicher. Selbst nach 30 Minuten Spielzeit sind beide problemlos zu berühren und nur warm. Es ist kein Vergleich zu vorher. Die Grafikkarte ist von der Umbaumaßnahme unbeeinflusst und wird immer noch genauso warm wie zuvor. Aber der Rest des Systems ist perfekt gekühlt.
Was mich wirklich überrascht hat, ist, dass der Radiator oben nicht mehr so heiß wird wie zuvor. Trotz der Wärme, die er von der 74 Grad heißen Grafikkarte während des Spielens abbekommt, ist er nur warm und liefert immer noch eine perfekte CPU-Kühlung.
Wenn du Probleme mit der CPU-Temperatur und der allgemeinen Wärme im Gehäuse hast, solltest du meinen Airflow ausprobieren und deine Ergebnisse in den Kommentaren teilen! Für mich funktioniert alles perfekt mit dieser Konfiguration!
Mein PC System
Schau dir meine PC Komponenten gerne auf Amazon an:

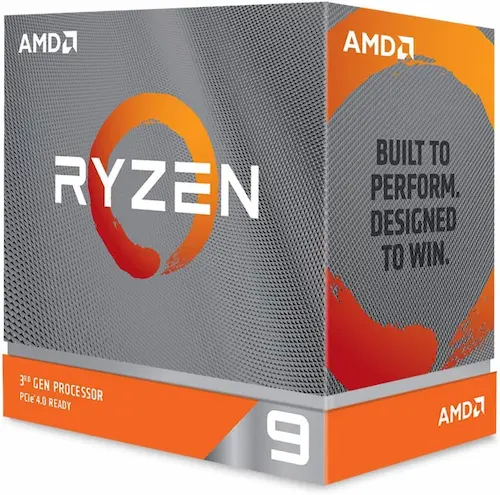

- AMD Ryzen 9 3900XT*

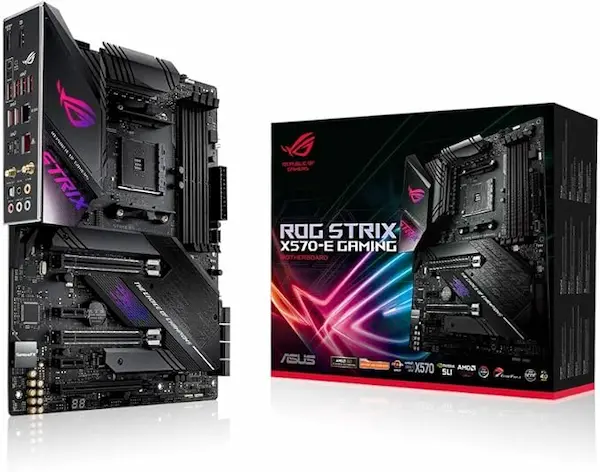

- ASUS ROG Strix X570-E Gaming*

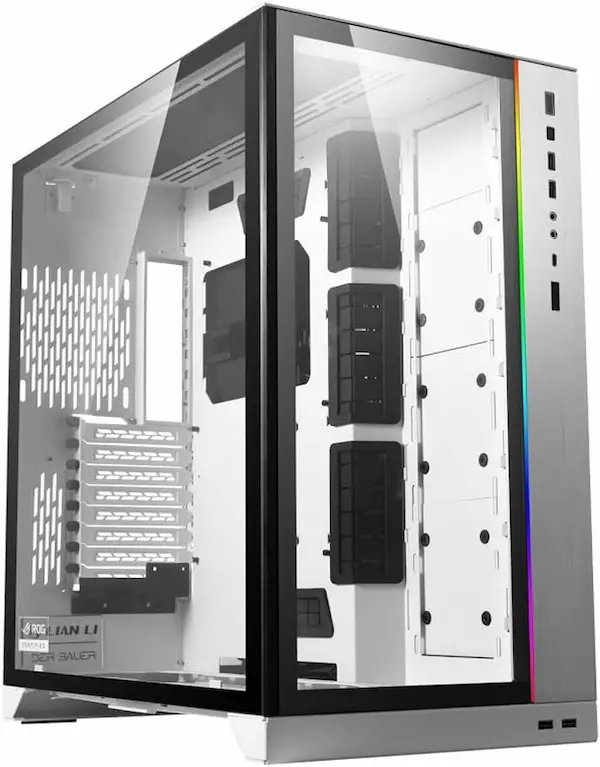

- Lian Li O11Dynamic XL (ROG Certified)*

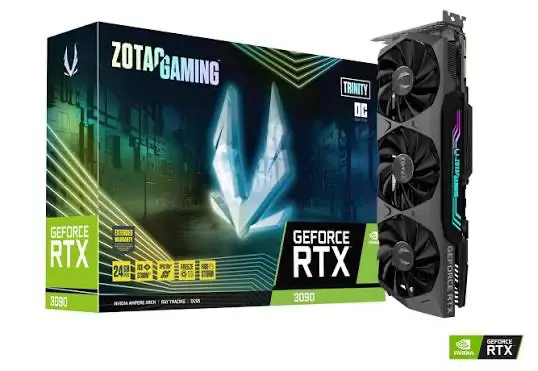

- Zotac RTX 3090 Trinity OC*
- NZXT Kraken Z73*
- G.Skill F4-3600C16D-32GTZNC*
- Corsair iCUE QL120 RGB*
- Corsair Commander PRO*
- Corsair LED Lüfter- Hub*
- Corsair RM750 Netzteil*
- Samsung 970 EVO Plus 500 GB*
*Solltest du dich für einen Kauf entscheiden, erhalte ich eine kleine Provision als Affiliate Partner!
Wenn du gerade auf der Suche nach neuer Hardware bist, so nutze doch gerne meinen Preisvergleich und unterstütze mein Projekt damit!
Was muss man bei einer AiO Wasserkühlung beachten? ⚠️💧
Beim Einbau und Betrieb einer AiO Wasserkühlung gibt es einige wichtige Punkte, die du unbedingt beachten solltest, um maximale Kühlleistung und lange Lebensdauer sicherzustellen:
Kompatibilität prüfen 🔍
Stelle sicher, dass die AiO-Kühlung zu deinem PC-Gehäuse, dem Prozessorsockel und eventuell zur Grafikkarte passt. Hersteller-Spezifikationen helfen dir bei der richtigen Auswahl.Sorgfältiger Einbau 🛠️
Folge der Anleitung exakt: Radiator, Pumpe und CPU-Kühlblock müssen korrekt montiert sein. Achte auf die richtige Menge und Verteilung der Wärmeleitpaste für optimale Wärmeübertragung.Optimale Positionierung 📐
Platziere den Radiator so, dass Luft optimal zirkulieren kann – beachte dabei, ob sich Luft im System befindet und wie du die Kühlleistung für CPU und GPU maximierst. Sorge für ausreichend Platz um Radiator und Lüfter.Lüfterkonfiguration und Luftstrom 🌬️
Achte darauf, dass Lüfter richtig ausgerichtet sind: Front- oder Bodenlüfter ziehen kalte Luft ins Gehäuse, Rück- und Oberseitenlüfter führen die warme Luft ab. Ein optimaler Luftstrom sorgt für effizientere Kühlung.Regelmäßige Wartung 🧹
Kontrolliere Wasserstand, Dichtungen und Schläuche regelmäßig auf Lecks und Luft im System. Reinige Radiator und Lüfter von Staub, damit die Luft ungehindert strömen kann.Temperaturüberwachung 📊
Nutze Software-Tools, um die Temperaturen von CPU und GPU im Blick zu behalten. Achte auf ungewöhnliche Temperaturspitzen oder Geräusche, die auf Probleme mit der AiO hindeuten.Garantiebedingungen beachten 📜
Informiere dich über Garantie und Service-Hinweise des Herstellers und halte dich an die empfohlenen Wartungs- und Installationsvorgaben, um deinen Garantieanspruch zu sichern.
Fazit: Mit der richtigen Vorbereitung, Einbau und Pflege kannst du die volle Leistung deiner AiO Wasserkühlung ausschöpfen – für kühle Komponenten und stabile Performance!
Wann sollte eine AiO-Wasserkühlung gewartet werden? 🔧💧
Wann sollte eine AiO-Wasserkühlung gewartet werden? 🔧💧
Um die optimale Leistung und eine lange Lebensdauer deiner AiO-Wasserkühlung sicherzustellen, ist regelmäßige Wartung unerlässlich. Die Intervalle können je nach Hersteller und Modell variieren – beachte daher unbedingt die Empfehlungen deines Geräts. Hier sind die allgemeinen Wartungstipps:
- Überprüfung alle 6 bis 12 Monate ⏰
Kontrolliere deine AiO-Wasserkühlung gründlich auf Lecks, beschädigte Schläuche sowie auf Staub- und Schmutzablagerungen am Radiator und den Lüftern. Achte darauf, dass alle Anschlüsse fest sitzen und keine Undichtigkeiten vorhanden sind. - Regelmäßige Reinigung 🧹
Entferne Staub und Schmutz von Radiator und Lüftern am besten mit Druckluft oder einem weichen Pinsel. So bleibt der Luftstrom frei und die Kühlleistung erhalten. Pass dabei auf, dass die Lüfterblätter nicht beschädigt werden. - Flüssigkeitsstand kontrollieren 💧
Prüfe den Wasserstand im System während der Inspektionen. Ein ausreichender Flüssigkeitsstand ohne Luftblasen ist entscheidend für die Kühlung. Bei Bedarf kann Flüssigkeit vorsichtig nachgefüllt werden – dies erfordert jedoch Erfahrung und Sorgfalt. - Wärmeleitpaste erneuern 🔥
Wechsle die Wärmeleitpaste zwischen CPU und Kühlblock, wenn die Temperaturen steigen oder die Kühlleistung nachlässt. Eine frische Paste verbessert die Wärmeübertragung erheblich. Beachte dabei die Herstellerhinweise.
Tipp: Diese Wartungsempfehlungen sind allgemein gehalten. Für exakte Intervalle und Vorgehensweisen solltest du immer die Herstellerdokumentation deiner AiO-Wasserkühlung zu Rate ziehen.
Womit wird eine AiO-Wasserkühlung befüllt? 💧❄️
AiO-Wasserkühlungen werden in der Regel werkseitig mit einer vorgefüllten Kühlflüssigkeit geliefert. Diese besteht meist aus einer Mischung aus destilliertem Wasser und speziellen Zusätzen wie Korrosionsschutz und Bioziden. Diese Kühlflüssigkeit wird oft als Kühlmittel oder „Coolant“ bezeichnet.
Es ist sehr wichtig, die vom Hersteller empfohlene Flüssigkeit zu verwenden, um optimale Leistung und Kompatibilität mit deiner AiO-Wasserkühlung sicherzustellen. Andere Flüssigkeiten, wie reines destilliertes Wasser oder alternative Kühlmittel, können Probleme verursachen, beispielsweise:
- Korrosion
- Verstopfungen im System
- Bakterien- und Algenwachstum
- Erlöschen der Herstellergarantie
Falls eine Nachfüllung notwendig wird, sollte diese sorgfältig und nur gemäß Herstelleranweisungen erfolgen. Manche AiOs erlauben eine Nachfüllung, andere sind als geschlossene Systeme konzipiert, bei denen Nachfüllungen normalerweise nicht vorgesehen sind.
Tipp: Arbeite immer vorsichtig und achte darauf, keine Lecks oder Beschädigungen zu verursachen. Folge unbedingt den spezifischen Herstelleranweisungen.
