Auto-Soundanlage mit Ground Zero, Endstufe und Subwoofer unter 1000 Euro bauen
Viele Serienanlagen im Auto klingen okay, solange man nur Radio hört oder leise Musik laufen lässt. Sobald aber mehr Bass, mehr Lautstärke und ein klarerer Klang gewünscht sind, stößt die originale Anlage schnell an ihre Grenzen. Genau deshalb habe ich meine Auto-Soundanlage im Peugeot 307 CC komplett aufgerüstet.
Das Ziel war klar: mehr Bass, mehr Druck, bessere Höhen und ein insgesamt erwachsenerer Klang – ohne direkt mehrere tausend Euro auszugeben. Deshalb habe ich mich für eine Kombination aus Ground Zero Lautsprechern, einem 12 Zoll Subwoofer, einer kräftigen Crunch Monoblock-Endstufe, einem Pioneer Autoradio, zusätzlicher Türdämmung und einem Hifonics Kondensator entschieden.
Der Artikel ist kein Labor-Test, sondern ein echter Erfahrungsbericht aus dem Einbau. Ich zeige dir, welche Komponenten ich verwendet habe, warum Dämmung so wichtig ist, welche Teile sich besonders gelohnt haben und worauf du achten solltest, wenn du selbst eine Car-HiFi-Anlage mit viel Bass bauen möchtest.
Mein Car-HiFi-Setup im Peugeot 307 CC im Überblick
Damit die Anlage nicht nur laut, sondern auch sauber spielt, habe ich das System Schritt für Schritt aufgebaut. Die vorderen Türen wurden gedämmt, vorne kam ein 16,5 cm Komponenten-System zum Einsatz, hinten 13 cm Koax-Lautsprecher und im Kofferraum ein selbst gebautes Bassreflexgehäuse mit Ground Zero Subwoofer.
| Bereich | Komponente |
|---|---|
| Autoradio | Pioneer MVH-330DAB mit DAB+, Bluetooth und Vorverstärkerausgängen |
| Frontlautsprecher | Ground Zero GZRC 165.2SQ-IV 16,5 cm 2-Wege Komponentenlautsprecher |
| Hecklautsprecher | Ground Zero GZTF 5.2X 13 cm Koaxiallautsprecher |
| Subwoofer | Ground Zero Iridium 30 cm / 12 Zoll Subwoofer |
| Endstufe | Crunch GPX2200.1D digitale Monoblock-Endstufe |
| Stromversorgung | Crunch CRK25 Anschluss-Set und Hifonics HFC1000 Kondensator |
| Dämmung | Reckhorn Alubutyl und zusätzliche selbstklebende Dämmmatten |
| Subwoofer-Gehäuse | Eigenbau Bassreflexgehäuse mit ca. 60 Liter Volumen |

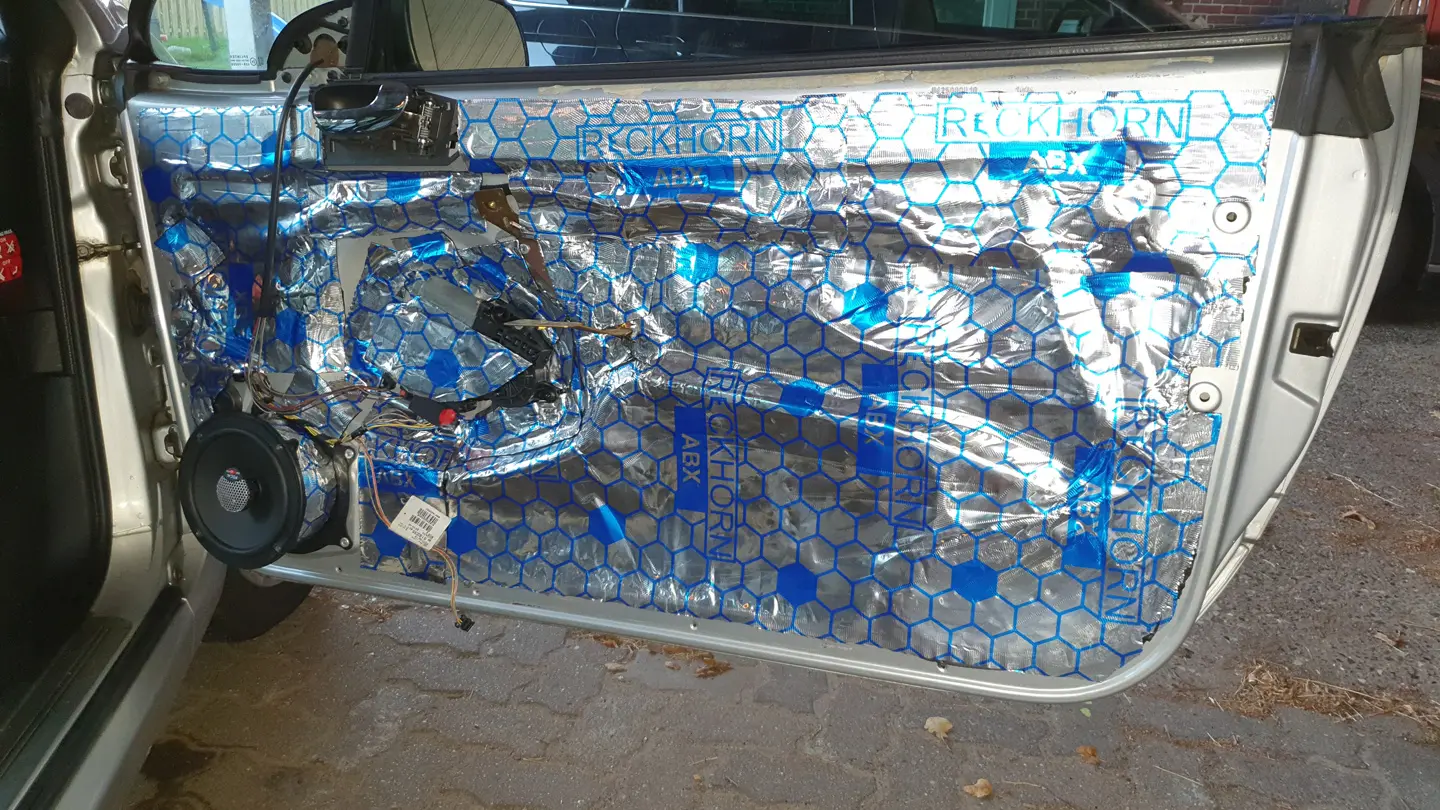

Warum die Türdämmung beim Auto-Sound so wichtig ist
Bevor ich die neuen Lautsprecher eingebaut habe, wurden die Autotüren gedämmt. Das ist einer der wichtigsten Schritte beim Car-HiFi-Umbau. Ohne Dämmung können Türbleche, Verkleidungen und Clips schnell anfangen zu klappern. Außerdem geht ein Teil der Lautsprecherenergie in Vibrationen verloren, statt sauber als Klang im Innenraum anzukommen.
Ich habe zuerst selbstklebendes Alubutyl von Reckhorn verwendet. Die Matte ist 2 mm stark und hat eine Größe von 40 cm x 5 Meter pro Rolle. Das entspricht ungefähr 2 Quadratmetern Material. In meinem Fall hat eine Rolle gereicht, um beide vorderen Türen zu dämmen.
Zusätzlich habe ich 9 mm dicke selbstklebende Dämmmatten mit den Maßen 50 x 100 cm in die Türverkleidungen geklebt. Der Einbau hat etwas Zeit gekostet, aber genau dieser Aufwand zahlt sich später aus. Der Klang wirkt kontrollierter, störende Nebengeräusche werden reduziert und der Bass aus den Türlautsprechern kommt präziser rüber.
👉 Reckhorn Alubutyl Dämmmatte
Das Alubutyl stabilisiert die Türflächen und reduziert störende Vibrationen. Gerade bei stärkeren Lautsprechern ist diese Dämmung eine sehr sinnvolle Grundlage.
- 2 mm starkes selbstklebendes Alubutyl
- ca. 2 m² Material pro Rolle
- ideal für Autotüren, Kofferraum und Verkleidungen
💡 Für mich eines der wichtigsten Upgrades vor dem Lautsprechereinbau.
👉 Armaflex ACE selbstklebende Dämmmatten

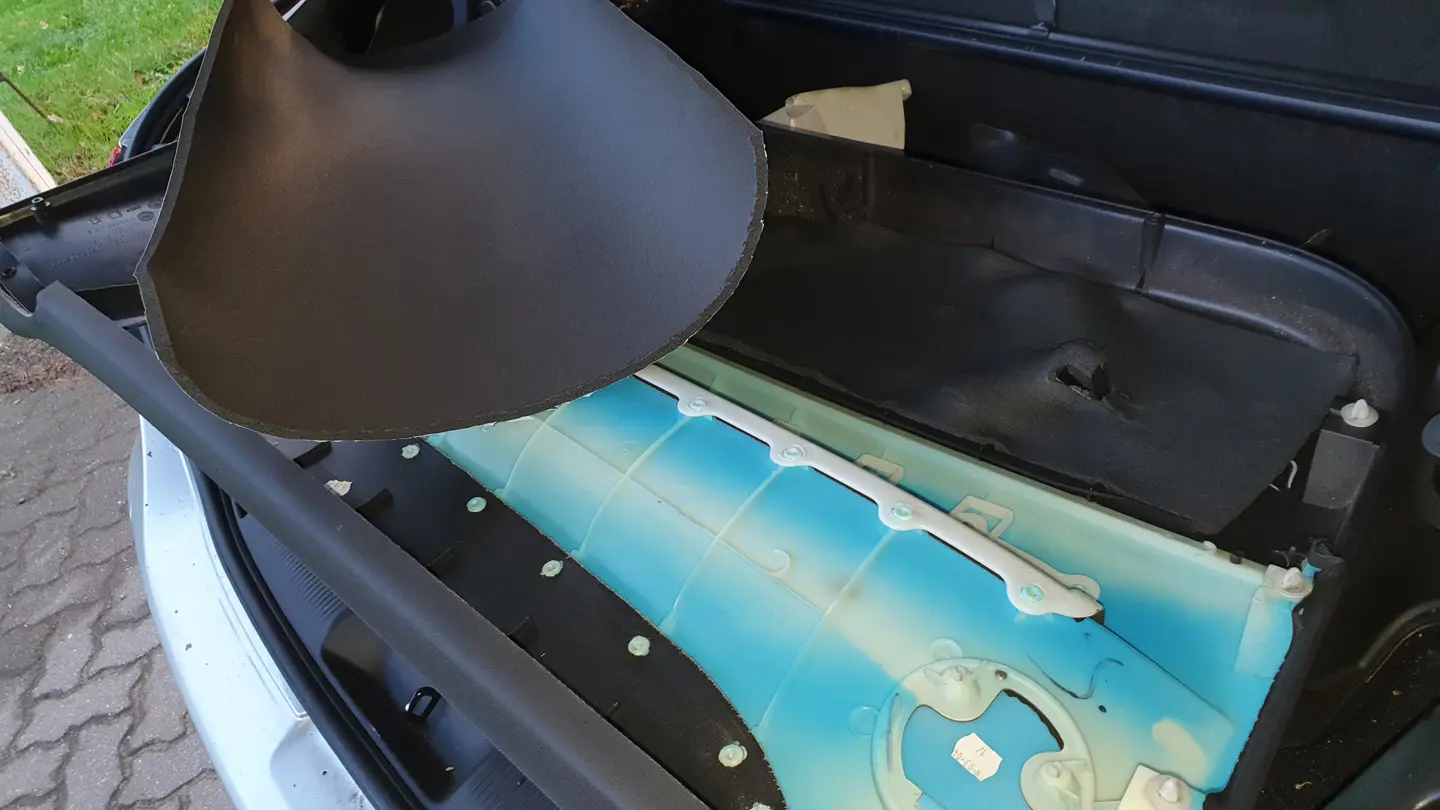

Die zusätzlichen Dämmmatten habe ich in den Türverkleidungen eingesetzt, um Geräusche weiter zu reduzieren und die Verkleidung ruhiger zu bekommen.
- 9 mm starke Dämmmatte
- selbstklebend und gut zuschneidbar
- hilft gegen Resonanzen und Klappergeräusche
🔧 Besonders sinnvoll, wenn die Türverkleidung bei Bass schnell mitschwingt.
Die wichtigsten Komponenten meiner Auto-Soundanlage
Die Anlage besteht aus mehreren Bausteinen. Entscheidend ist, dass die Komponenten zusammenpassen. Ein starker Subwoofer bringt wenig, wenn die Endstufe nicht passt. Gute Türlautsprecher bringen wenig, wenn die Türen nicht gedämmt sind. Und ohne vernünftiges Autoradio fehlen oft wichtige Einstellmöglichkeiten.

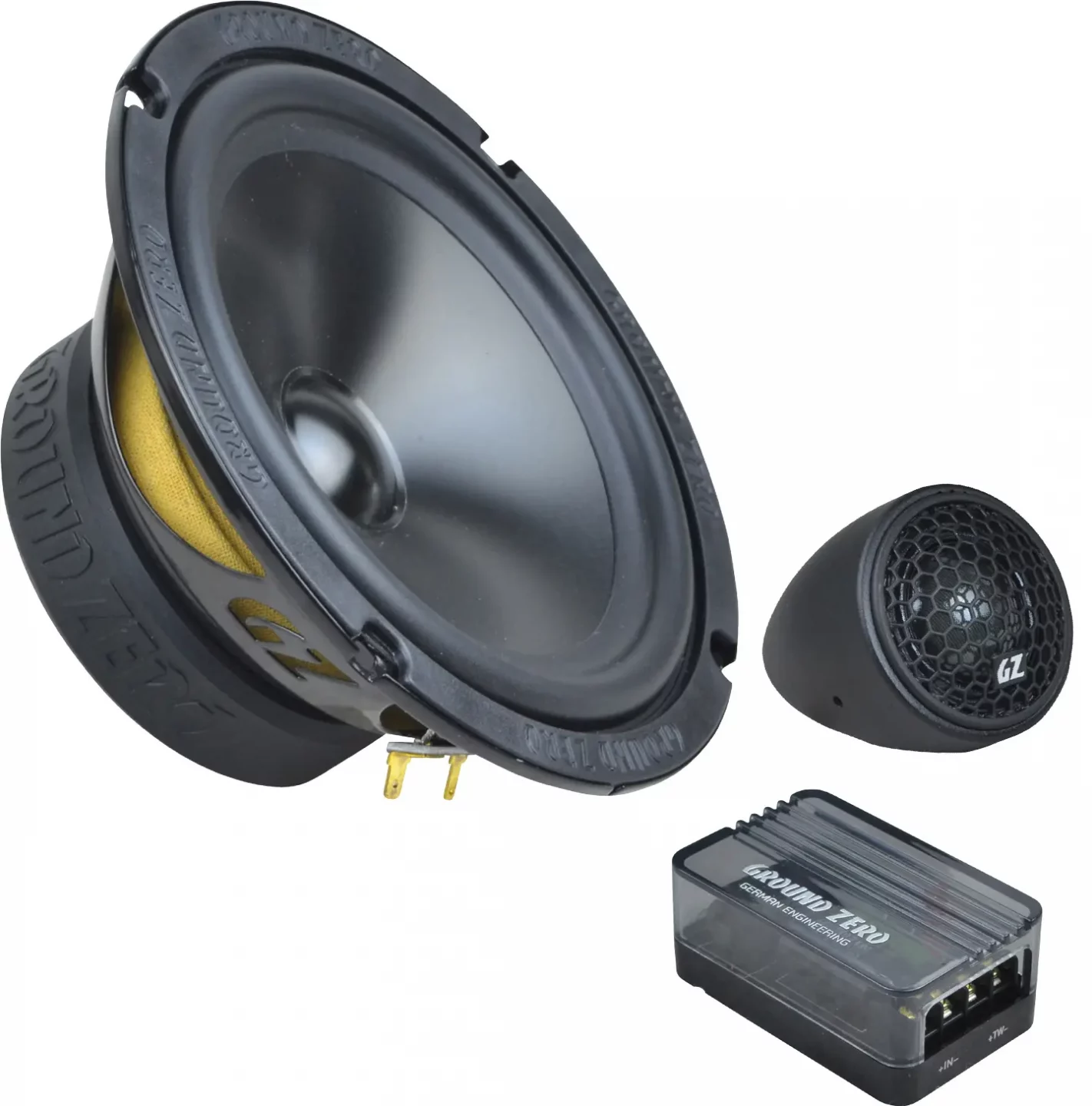

Ground Zero GZRC 165.2SQ-IV: Frontlautsprecher für die Autotüren
Für die vorderen Türen habe ich das Ground Zero GZRC 165.2SQ-IV 2-Wege Komponentenlautsprechersystem gewählt. Die 16,5 cm Lautsprecher passen mit einer Einbautiefe von 68 mm gut in viele Autotüren und liefern eine deutlich bessere Klangbasis als viele Serienlautsprecher.
Gerade vorne lohnt sich ein gutes Komponenten-System besonders, weil der Hauptklang im Auto von vorne kommen sollte. Der separate Hochtöner sorgt für klarere Höhen, während der Tief-/Mitteltöner den unteren und mittleren Bereich übernimmt.
👉 Ground Zero GZRC 165.2SQ-IV
Ein hochwertiges 16,5 cm Komponentenlautsprecher-Set für die vorderen Autotüren. Für mich die Basis für einen deutlich besseren Klang im Auto.
- 2-Wege Komponenten-Lautsprechersystem
- 120 Watt RMS und 190 Watt maximal
- guter Wirkungsgrad mit 90 dB
🔊 Starke Wahl für alle, die vorne mehr Klarheit und Druck wollen.
| Ausführung | 2-Wege SQ Komponenten-Lautsprechersystem |
|---|---|
| Durchmesser | 165 mm |
| Belastbarkeit RMS / max. | 120 / 190 Watt |
| Impedanz | 3 Ohm |
| Wirkungsgrad | 90 dB |
| Frequenzgang | 35 Hz – 25 kHz |
| Hochtöner | GZRT 25SQ |
| Tief-/Mitteltonlautsprecher | GZRK 165SQ-IV |
| Einbauöffnung | 142,5 mm |
| Einbautiefe | 68 mm |
| Frequenzweiche | 6/12 dB/Okt. |
| Übergangsfrequenz | 4300 Hz |

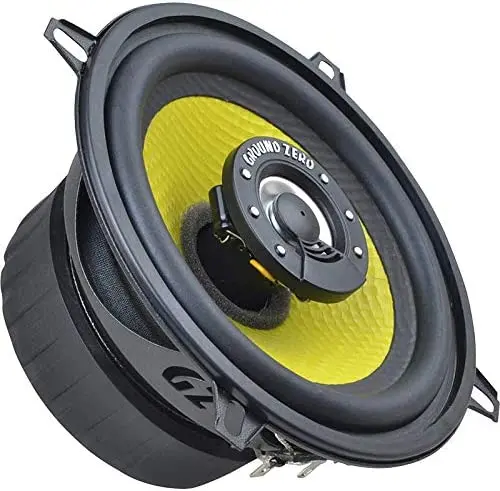

Ground Zero GZTF 5.2X: 13 cm Koax-Lautsprecher für hinten
Für die hinteren Seiten der Rückbank habe ich die Ground Zero GZTF 5.2X 13 cm Koaxiallautsprecher eingebaut. In meinem Peugeot 307 CC waren die hinteren Lautsprecher nicht mehr besonders gut, deshalb war der Austausch eine sinnvolle Ergänzung zum Frontsystem.
Die Lautsprecher liefern klare Höhen und Mitten. Auch etwas Bass ist spürbar, wobei der Hauptdruck natürlich vom Subwoofer kommt. Praktisch war, dass im hinteren Bereich bereits werkseitig etwas Dämmung vorhanden war. Dadurch musste ich dort nicht so stark nacharbeiten wie an den vorderen Türen.
👉 Ground Zero GZTF 5.2X
13 cm Koaxiallautsprecher für den hinteren Bereich. Sie ergänzen das Frontsystem und sorgen dafür, dass der Klang auch auf der Rückbank sauberer wird.
- 2-Wege Koaxial-Lautsprechersystem
- 80 Watt RMS und 110 Watt maximal
- kompakte 130 mm Baugröße
🎵 Gute Ergänzung, wenn die hinteren Serienlautsprecher schwach oder defekt sind.
| Ausführung | 2-Wege Koaxial-Lautsprechersystem |
|---|---|
| Durchmesser | 130 mm |
| Belastbarkeit RMS / max. | 80 / 110 Watt |
| Impedanz | 3 Ohm |
| Wirkungsgrad | 90 dB |
| Frequenzgang | 60 Hz – 22 kHz |
| Hochtöner | 13 mm Mylar |
| Membran | HQPP Membran mit 3D-Struktur |
| Einbauöffnung | 117,5 mm |

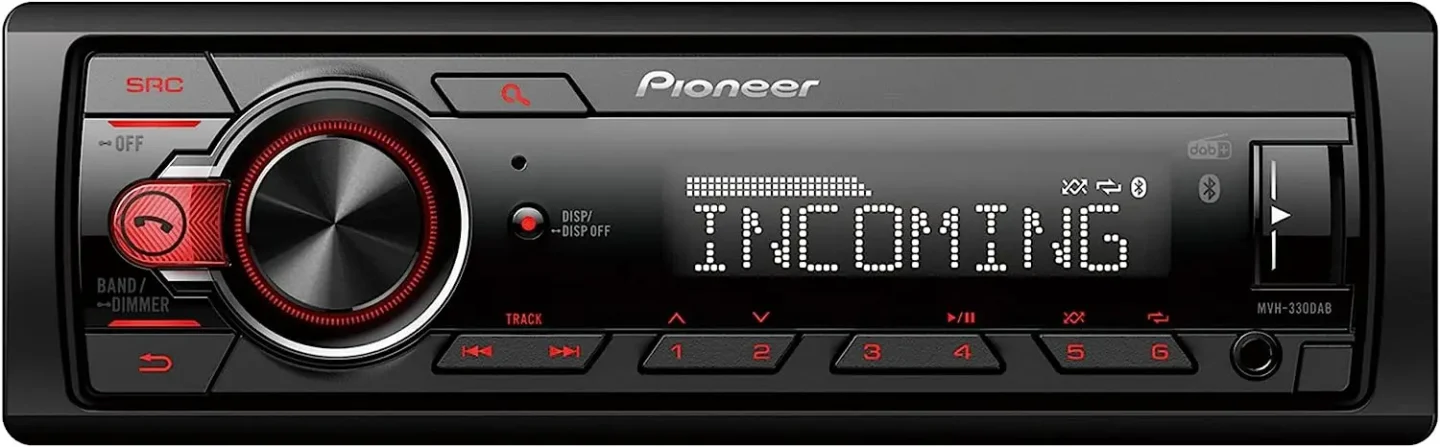

Pioneer MVH-330DAB: Autoradio mit Bluetooth, DAB+ und Subwoofer-Ausgang
Zum Umbau gehörte auch ein modernes Autoradio. Ich habe mich für das Pioneer MVH-330DAB entschieden. Wichtig waren mir DAB+, Bluetooth, Freisprecheinrichtung, USB, AUX und vor allem Vorverstärkerausgänge für die weitere Anlage.
Das Radio bietet 4 x 50 Watt Ausgangsleistung, einen 13-Band-Grafikequalizer und eine Subwoofer-Steuerung. Besonders wichtig ist der separate Ausgang für die Endstufe, denn so lässt sich der Subwoofer besser einbinden und abstimmen.
👉 Pioneer MVH-330DAB
Ein modernes Autoradio mit DAB+, Bluetooth, USB, AUX und Einstellmöglichkeiten für den Subwoofer. Für mein Setup war es eine gute Grundlage.
- DAB/DAB+ und UKW
- Bluetooth-Audiostreaming und Freisprecheinrichtung
- 13-Band-Grafikequalizer und Subwoofer-Steuerung
📻 Sinnvoll, wenn das alte Radio zu wenige Anschlüsse oder Einstellmöglichkeiten bietet.
| Ausgangsleistung | 4 x 50 Watt |
|---|---|
| Display | LCD mit hohem Kontrast |
| Tuner | UKW, DAB/DAB+ |
| Audioformate | MP3, WMA, AAC, FLAC |
| Anschlüsse | USB, AUX-Eingang |
| Bluetooth | Audio-Streaming und Freisprecheinrichtung |
| Vorverstärkerausgänge | 2 Paare: Front und Rear/Subwoofer |
| Equalizer | 13-Band-Grafikequalizer |
| Subwoofer-Steuerung | Ja |
| Abnehmbares Bedienteil | Ja |
| Abmessungen | 178 x 50 x 165 mm |
| Gewicht | 0,7 kg |
Crunch GPX2200.1D: Monoblock-Endstufe für den Subwoofer
Für den Subwoofer wird eine kräftige Endstufe benötigt. Ich habe mich für eine digitale Monoblock-Endstufe aus der Crunch GPX-Serie entschieden. Der große Vorteil: Die Endstufe liefert viel Leistung für den Subwoofer und bleibt im Betrieb deutlich entspannter als viele ältere analoge Verstärker, die sehr heiß werden können.
Besonders praktisch ist die mitgelieferte Remote-Fernbedienung. Damit lässt sich der Bass bequem vom Fahrersitz aus anpassen, ohne jedes Mal an die Endstufe im Kofferraum zu müssen.
👉 Crunch GPX3300.1D Monoblock-Endstufe
Eine kräftige digitale Monoblock-Endstufe für Subwoofer-Setups mit viel Bass. Sie eignet sich besonders, wenn der Subwoofer ordentlich Leistung bekommen soll.
- Class-D Monoblock-Endstufe
- viel Leistung für kräftige Subwoofer
- Remote-Fernbedienung zur Bassregelung
🔊 Ideal, wenn der Subwoofer nicht nur mitlaufen, sondern richtig drücken soll.
| Leistung RMS an 1 Ohm | 1 x 2200 Watt |
|---|---|
| Leistung RMS an 2 Ohm | 1 x 1500 Watt |
| Leistung RMS an 4 Ohm | 1 x 900 Watt |
| Maximale Leistung | 1 x 4400 Watt |
| Klirrfaktor | < 0,1 % |
| Frequenzgang | 10 Hz – 500 Hz |
| Signal-Rausch-Verhältnis | > 90 dB |
| Eingangsempfindlichkeit | 0,2 – 6 V |
| Tiefpassfilter | 35 Hz – 250 Hz |
| Subsonic-Filter | 10 Hz – 50 Hz |
| Bass-Boost | 0 – 12 dB |
| Phasenregelung | 0° – 180° |
| Eingänge | Cinch |
| Schutzschaltungen | Kurzschluss, Überhitzung, Gleichspannung, Niederspannung |
| Abmessungen | 247 x 55 x 393 mm |
👉 Crunch CRK25 Anschluss-Set
Für die Endstufe brauchst du ein ordentliches Anschluss-Set mit ausreichend starkem Stromkabel. Das Crunch CRK25 Set bietet dafür 25 mm² Kabelquerschnitt.
- 25 mm² Kabelquerschnitt
- passend für kräftige Endstufen
- wichtige Grundlage für eine stabile Stromversorgung
⚡ Bei leistungsstarken Endstufen niemals am Kabelset sparen.

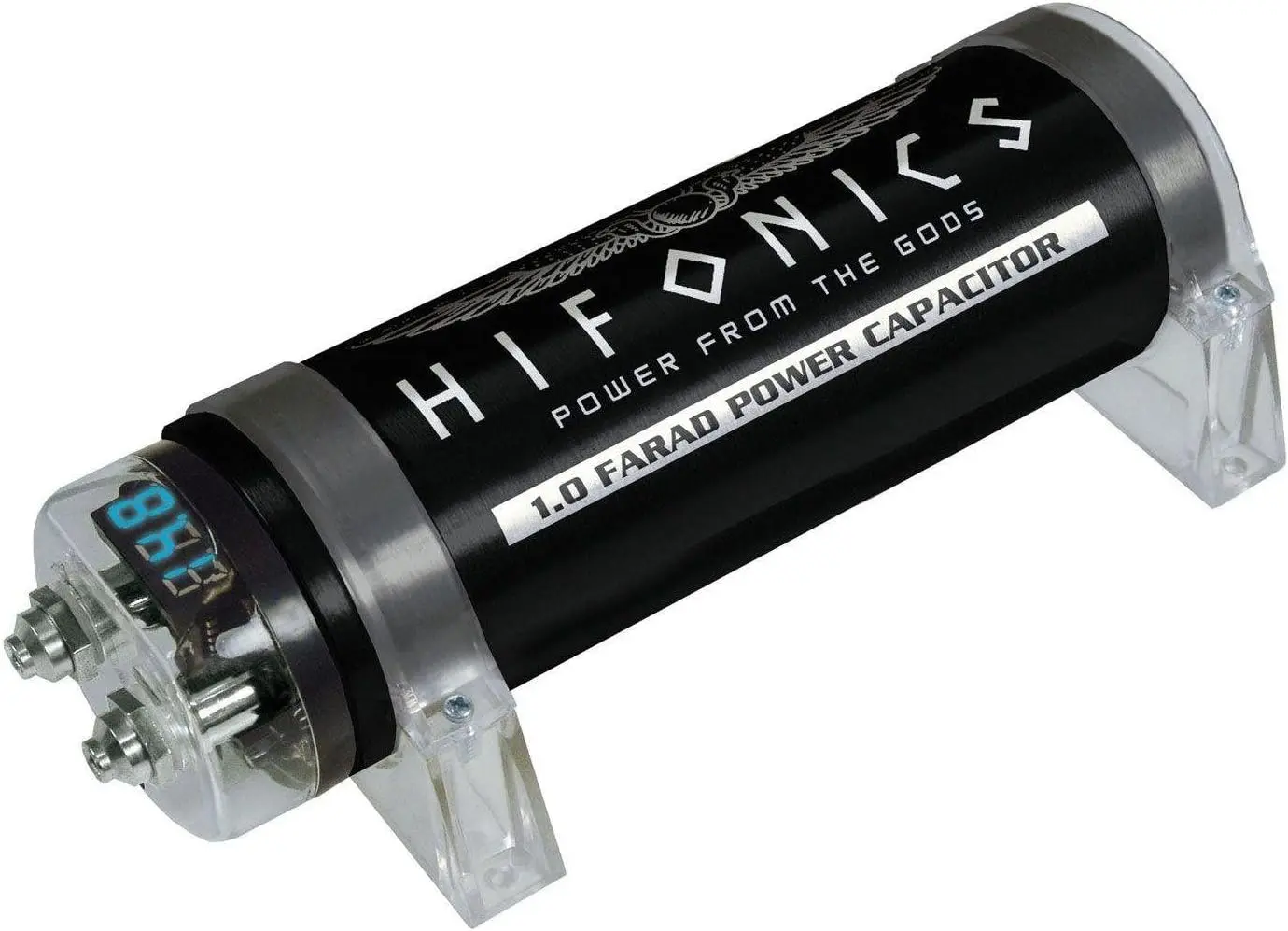

Hifonics HFC1000 Kondensator gegen Spannungsschwankungen
Wenn bei kräftigen Bassschlägen das Licht im Auto flackert, liegt das oft an Spannungsschwankungen. Gerade bei einer kräftigen Endstufe kann ein Kondensator helfen, kurze Stromspitzen besser abzufangen.
Ich habe dafür den Hifonics HFC1000 Kondensator eingesetzt. Er bietet 1,0 Farad Kapazität, eine digitale Voltanzeige und ist für Anlagen bis etwa 1000 Watt gedacht. In meinem Setup sorgt er für eine stabilere Versorgung der Endstufe.
👉 Hifonics HFC1000 Kondensator
Der Kondensator stabilisiert die Stromversorgung der Endstufe und zeigt über die digitale Voltanzeige direkt die aktuelle Bordspannung an.
- 1,0 Farad Kapazität
- digitale Voltanzeige mit blauen LEDs
- kompaktes Aluminiumgehäuse
⚡ Sinnvoll, wenn bei kräftigem Bass Spannungseinbrüche oder Lichtflackern auftreten.
| Kapazität | 1,0 Farad |
|---|---|
| Betriebsspannung | 11 – 16 Volt DC |
| Digitale Voltanzeige | 3-stellige Anzeige mit blauen LEDs |
| Genauigkeit | +/- 10 % |
| ESR | 0,0015 Ohm @ 120 Hz |
| Gehäuse | Schwarzes Aluminiumgehäuse |
| Abmessungen | 76 x 260 mm |

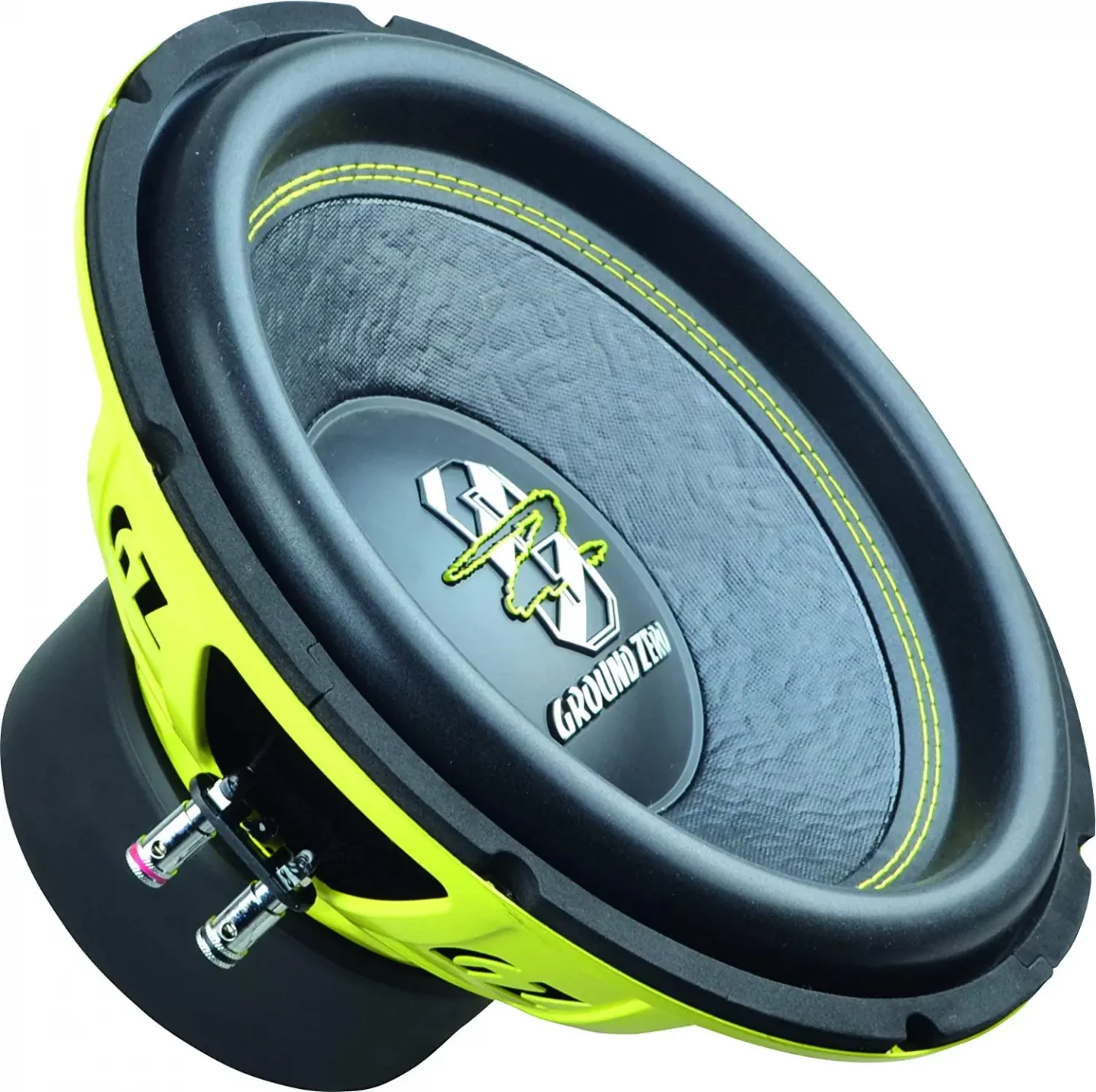

Ground Zero Iridium 30 cm Subwoofer: Das Herzstück der Bassanlage
Der wichtigste Teil für den Tiefbass ist natürlich der Subwoofer. Ursprünglich wollte ich den Ground Zero GZRW 12XSPL Subwoofer mit 1500 Watt kaufen. Wegen längerer Lieferzeiten habe ich mich dann für den kleineren Ground Zero Iridium 30 cm Subwoofer entschieden.
Und ehrlich gesagt: Schon dieser Subwoofer liefert im Peugeot Cabrio mehr als genug Bass. In Verbindung mit der passenden Endstufe und dem selbst gebauten Bassreflexgehäuse ist der Druck so stark, dass ich später sogar von 1 Ohm auf 4 Ohm hochgegangen bin, damit der Bass etwas gezähmter läuft.
👉 Ground Zero Iridium 30 cm Subwoofer
Ein kräftiger 12 Zoll Subwoofer für alle, die im Auto nicht nur etwas Bass hören, sondern ihn wirklich spüren wollen.
- 30 cm / 12 Zoll Subwoofer
- kräftiger Tiefbass im passenden Gehäuse
- sehr gut für Bassreflex-Eigenbau geeignet
🔊 In meinem Peugeot 307 CC schon fast mehr Bass, als man im Alltag braucht.

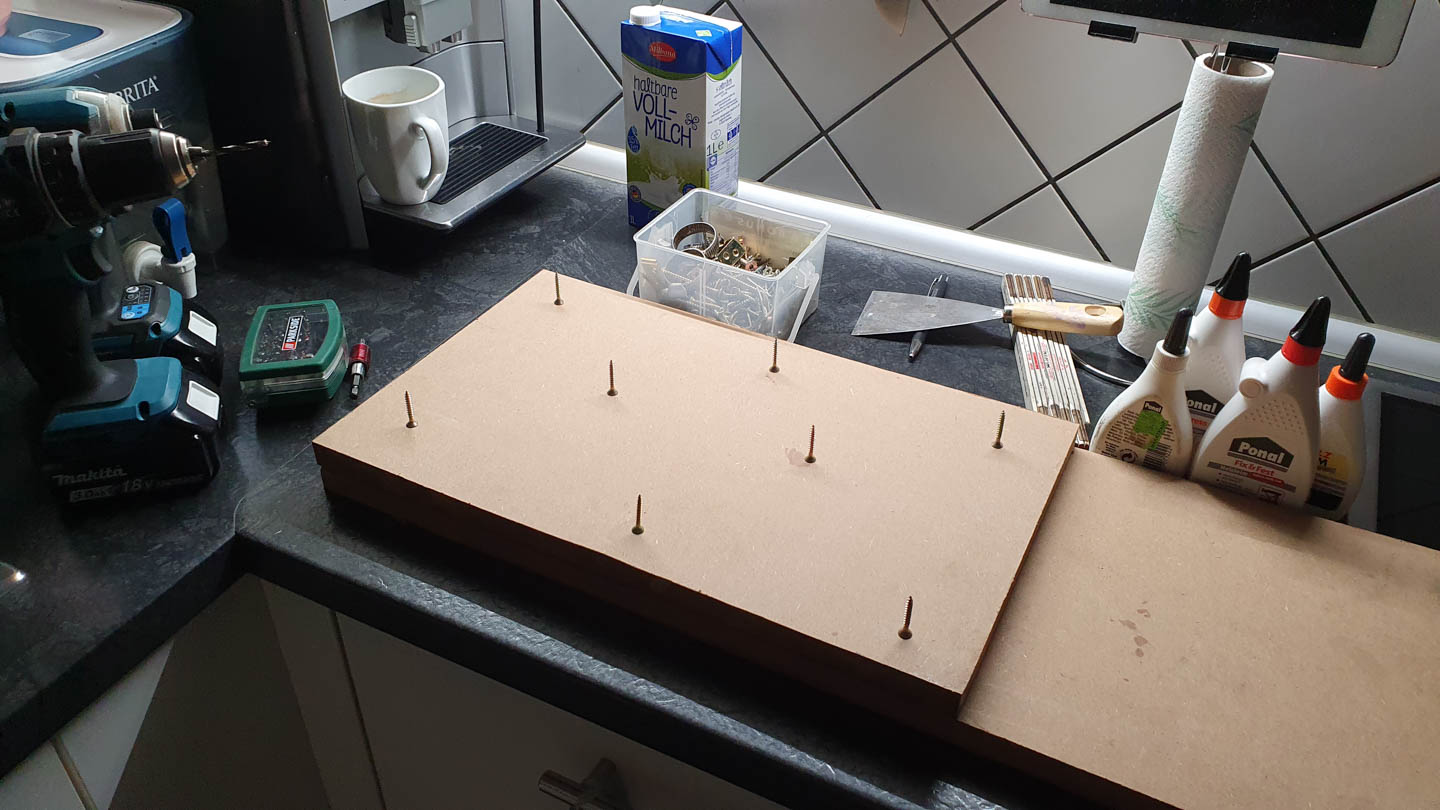

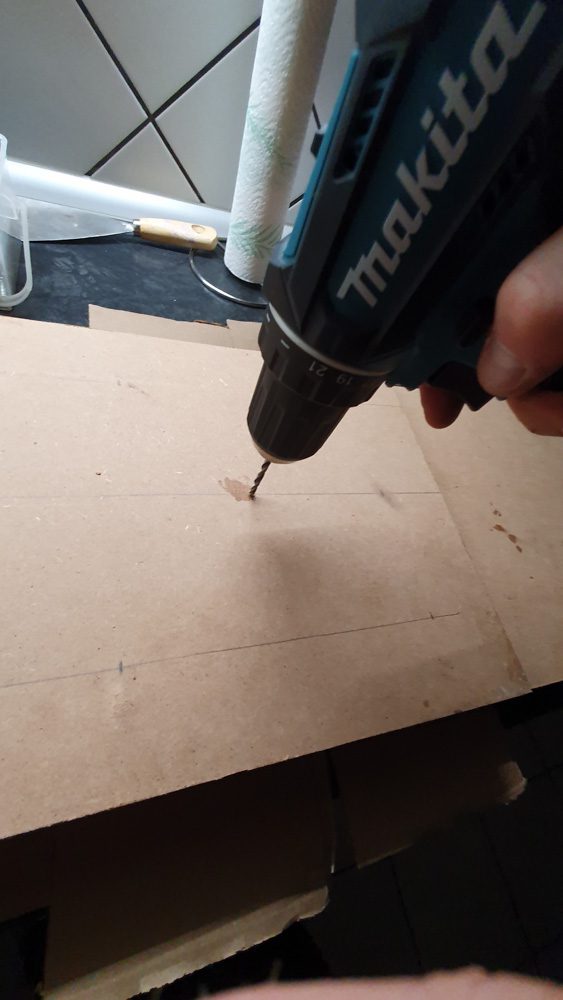

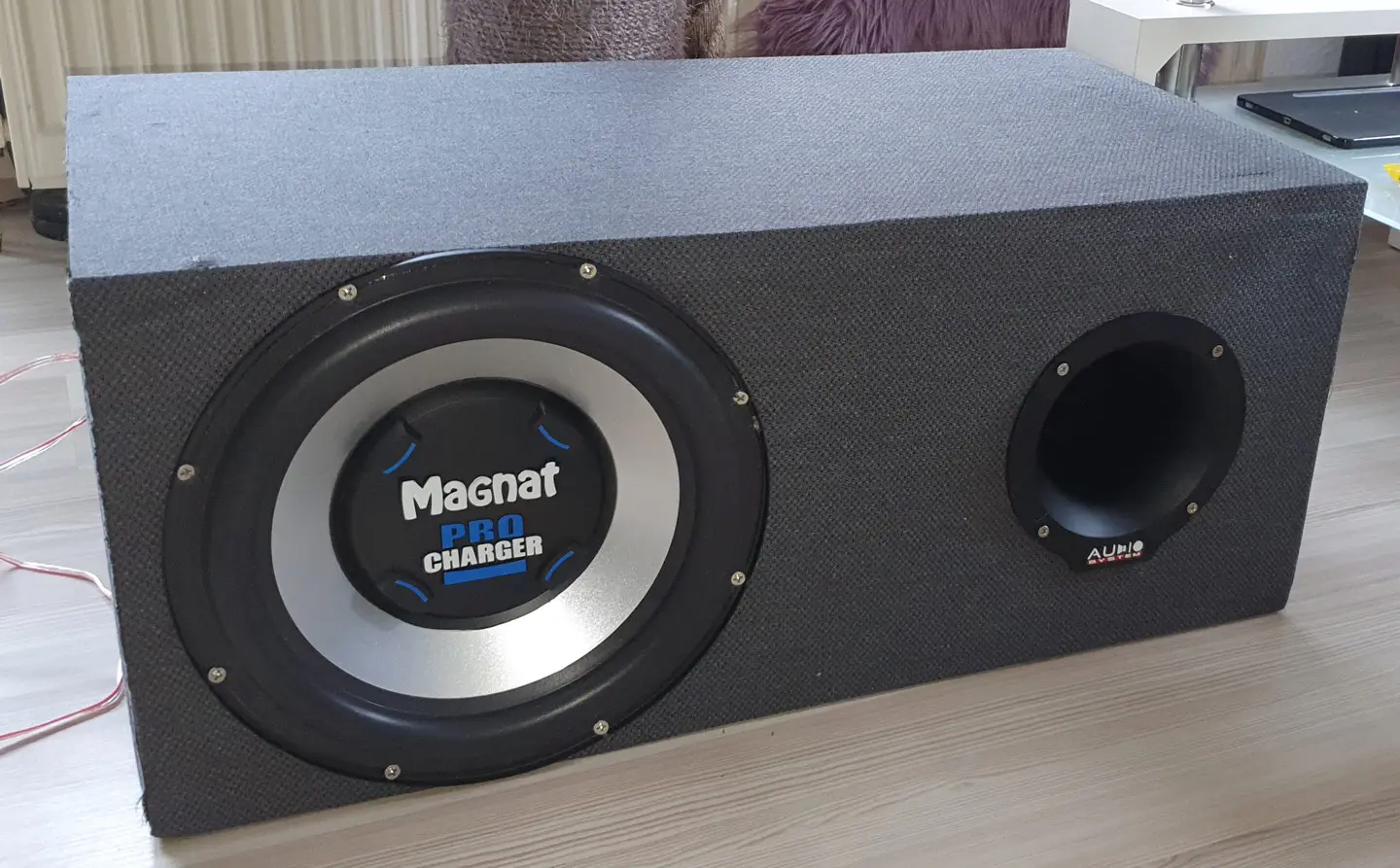

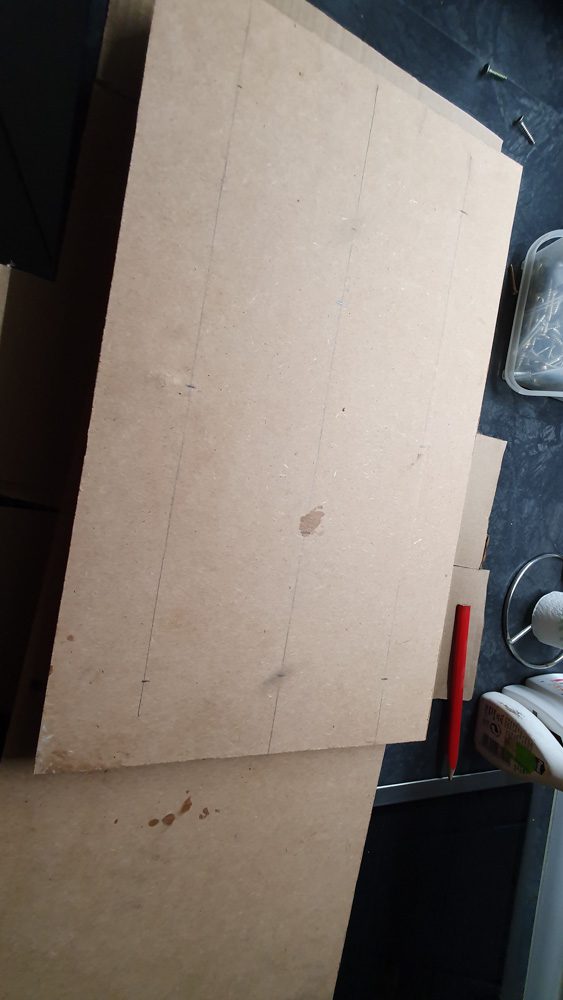

Subwoofer-Gehäuse selber bauen: Bassreflexbox mit ca. 60 Litern
Damit der Subwoofer sein Potenzial entfalten kann, braucht er ein passendes Gehäuse. Ich habe dafür ein eigenes Bassreflexgehäuse gebaut. Die Außenmaße liegen bei etwa 720 x 420 x 272 mm. Das Gehäuse kommt auf ungefähr 60 Liter Volumen.

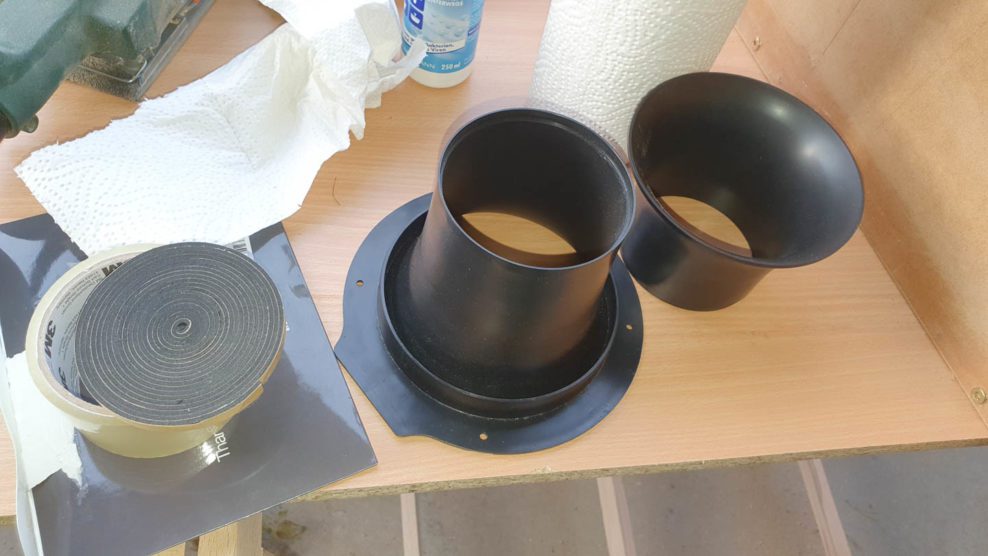

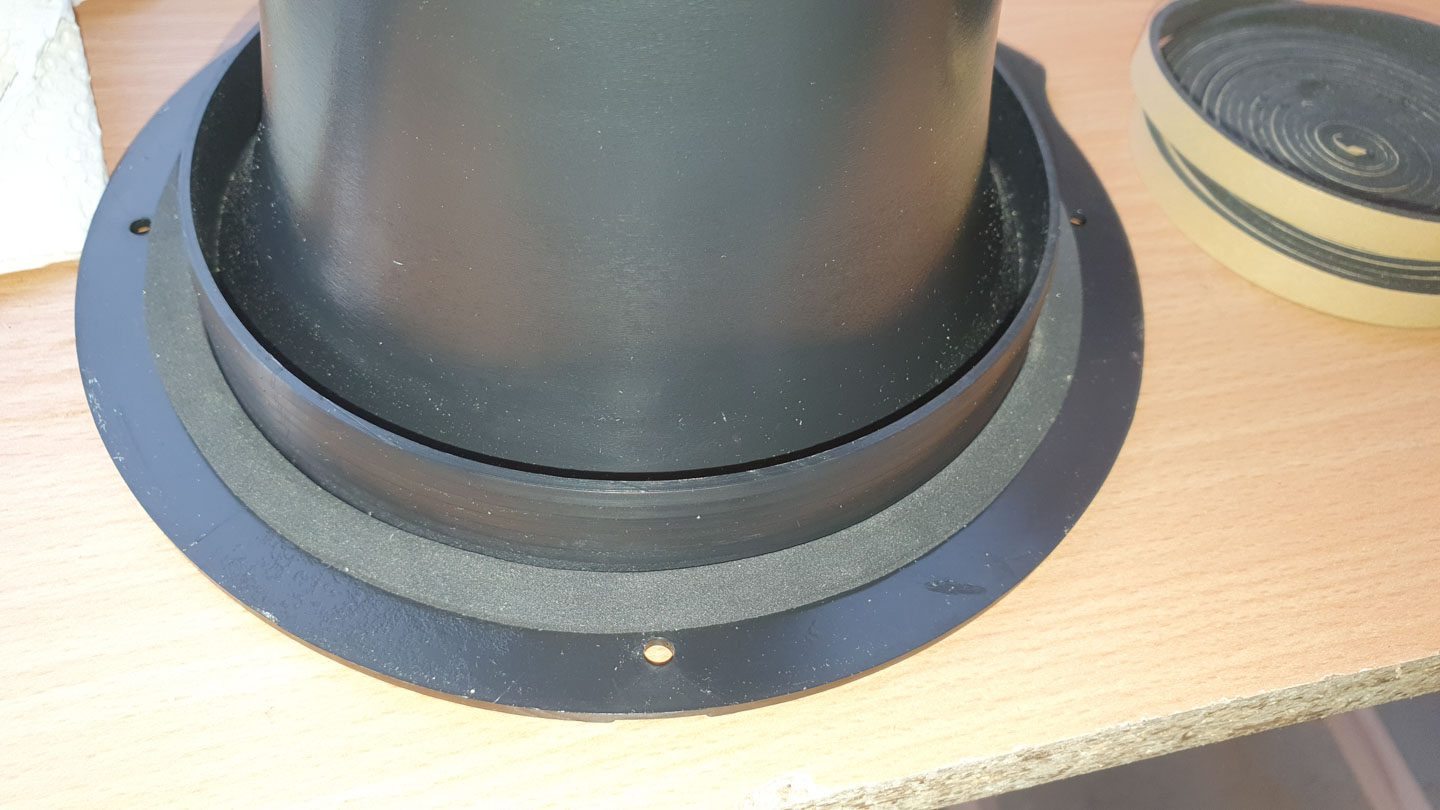

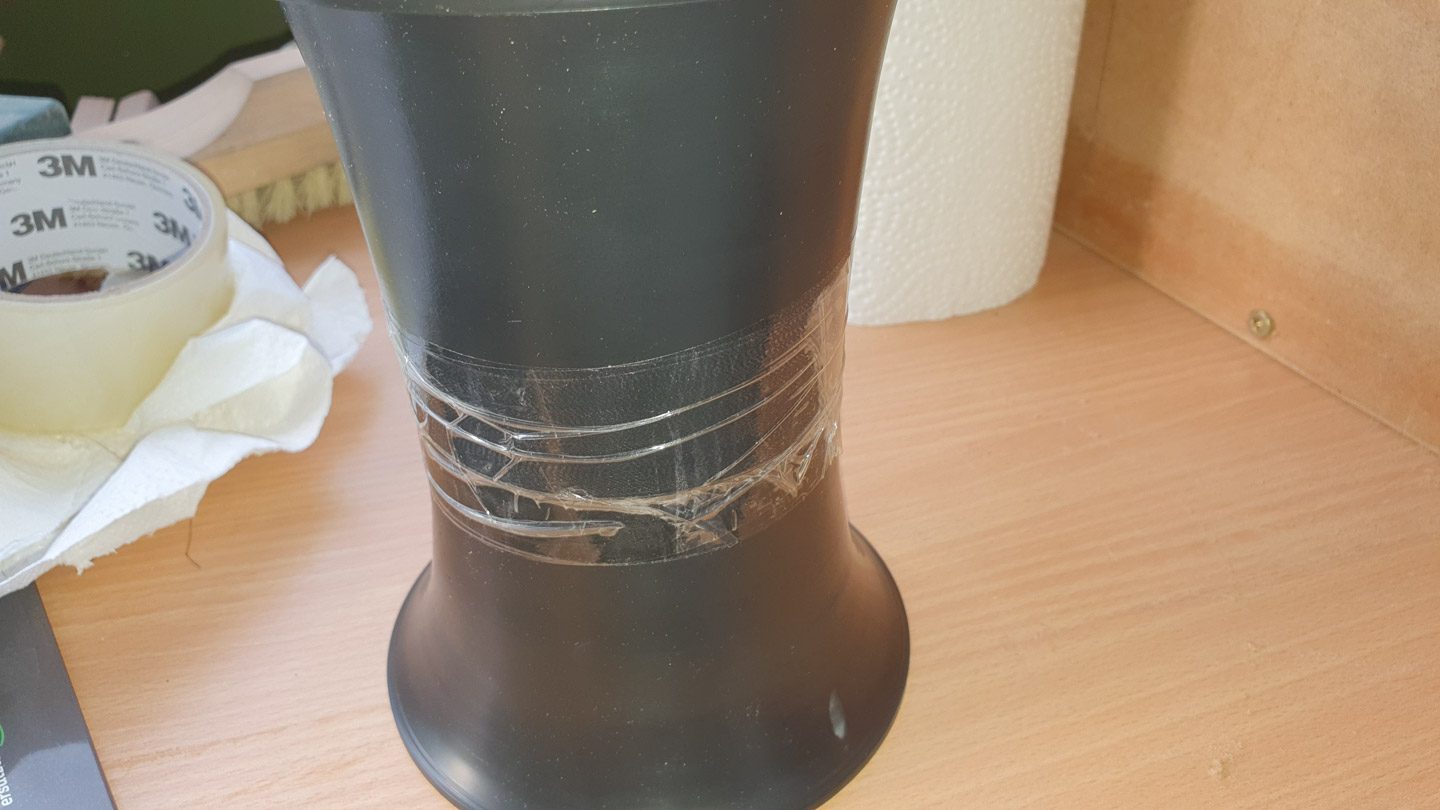

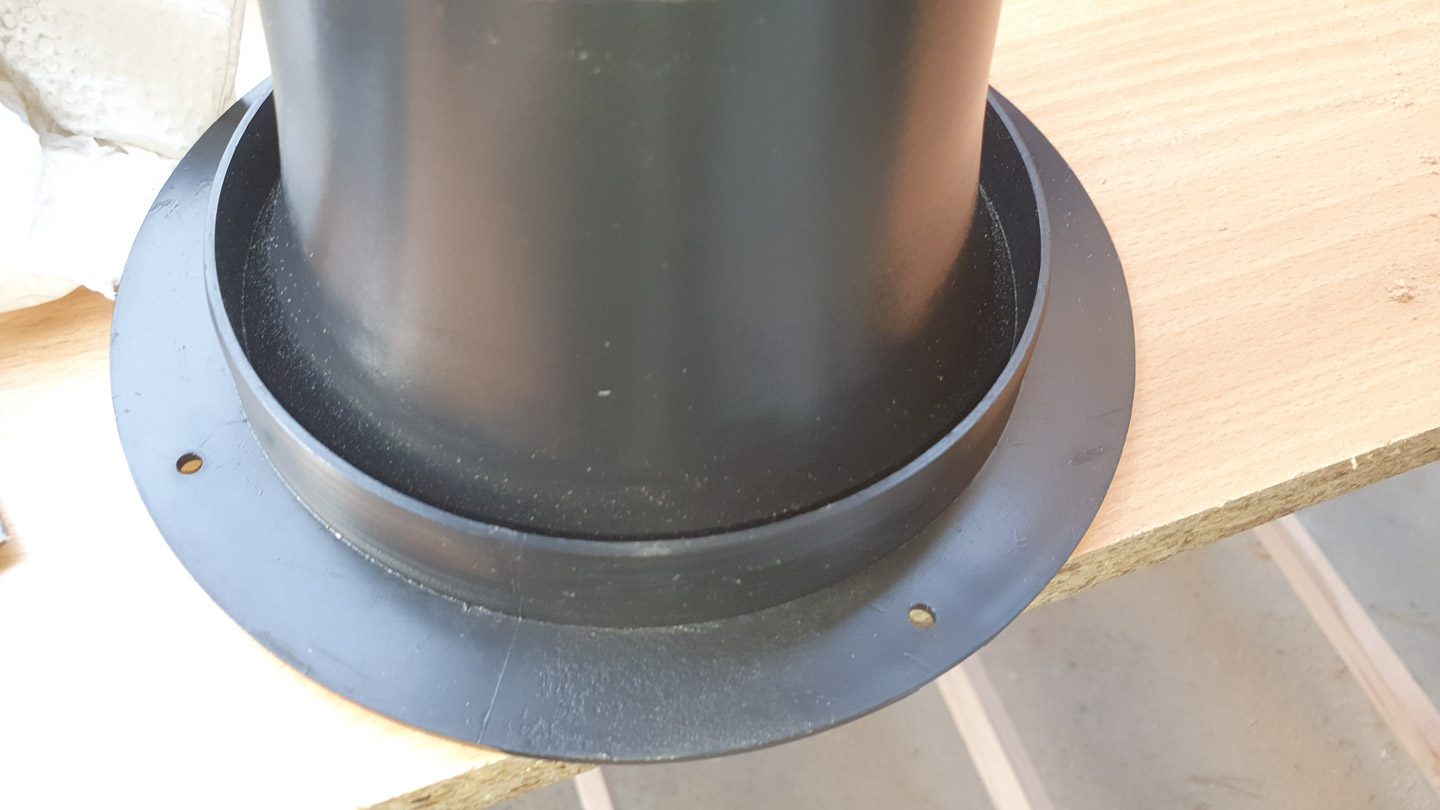

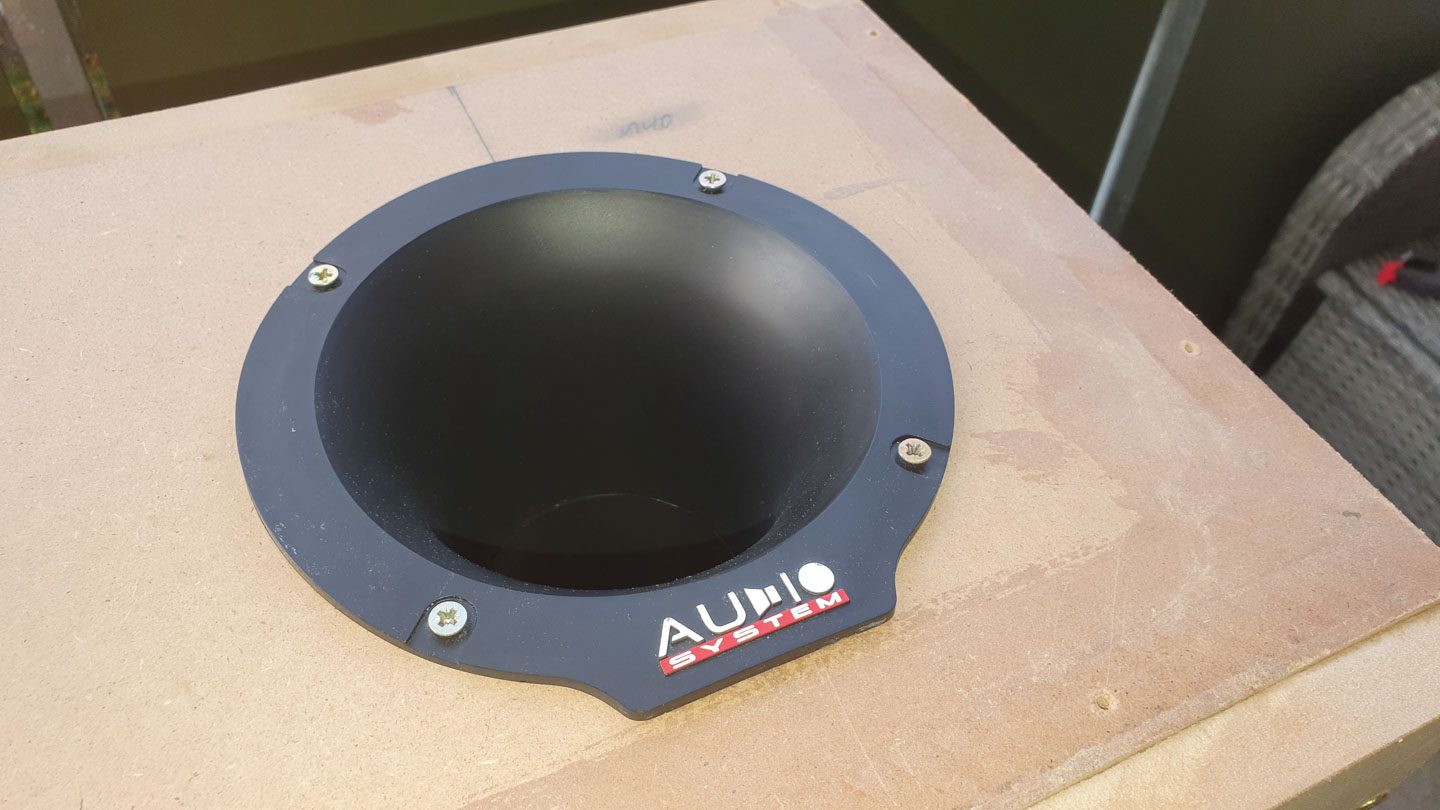

Für das Bassreflex-System habe ich ein Audio System AERO-PORT Bassreflexrohr verwendet. Es hat einen Nenndurchmesser von 90 mm, eine Länge von 90 mm und einen Außendurchmesser von 172 mm. Der Lochkreisdurchmesser beträgt 156 mm.
👉 Audio System AERO-PORT Bassreflexrohr
Das Bassreflexrohr wird im Subwoofer-Gehäuse eingesetzt und hilft dabei, den Bassbereich passend abzustimmen.
- 90 mm Nenndurchmesser
- 90 mm Länge
- doppelseitig klebbares Aero-Design
🔧 Wichtiges Bauteil, wenn du dein Bassreflexgehäuse selbst bauen möchtest.

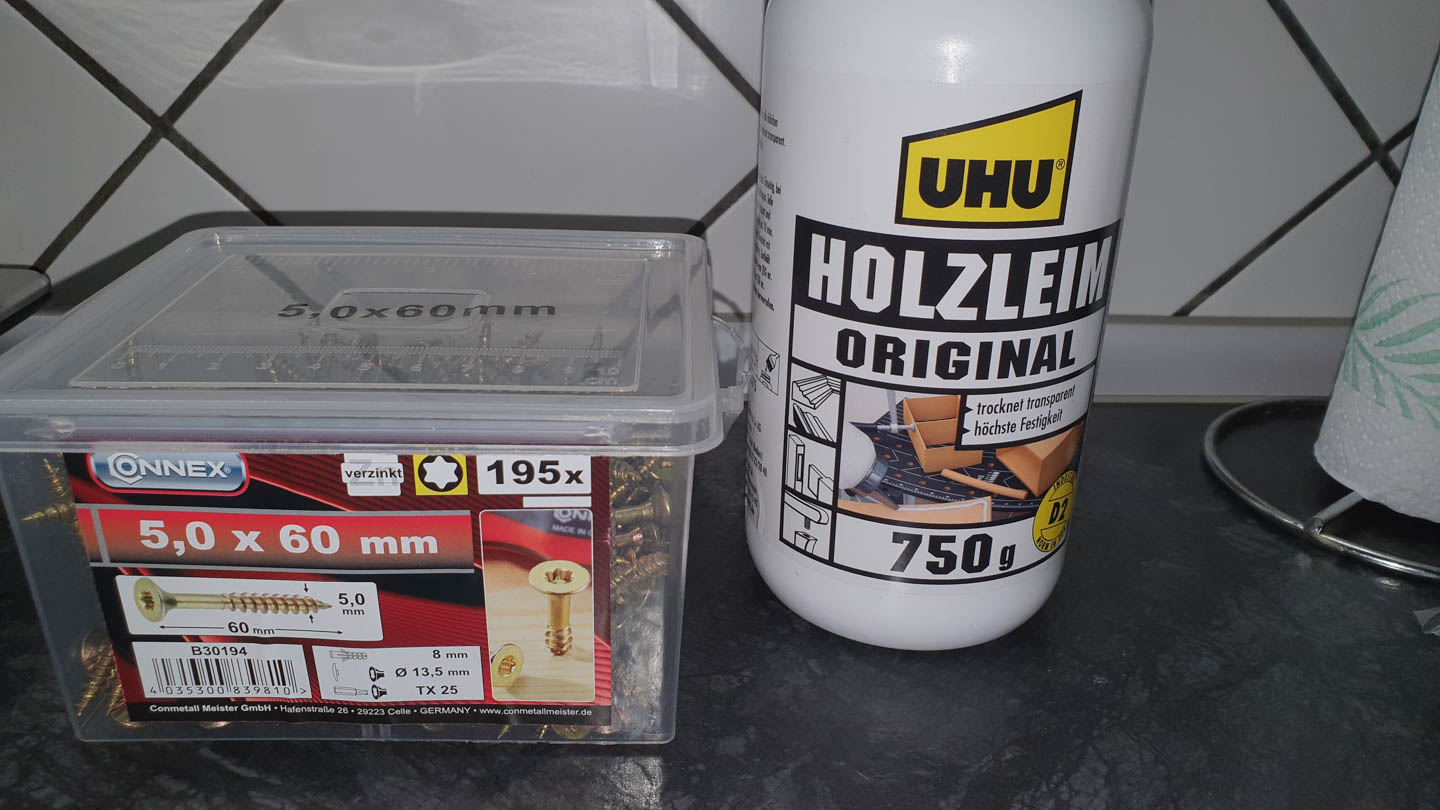

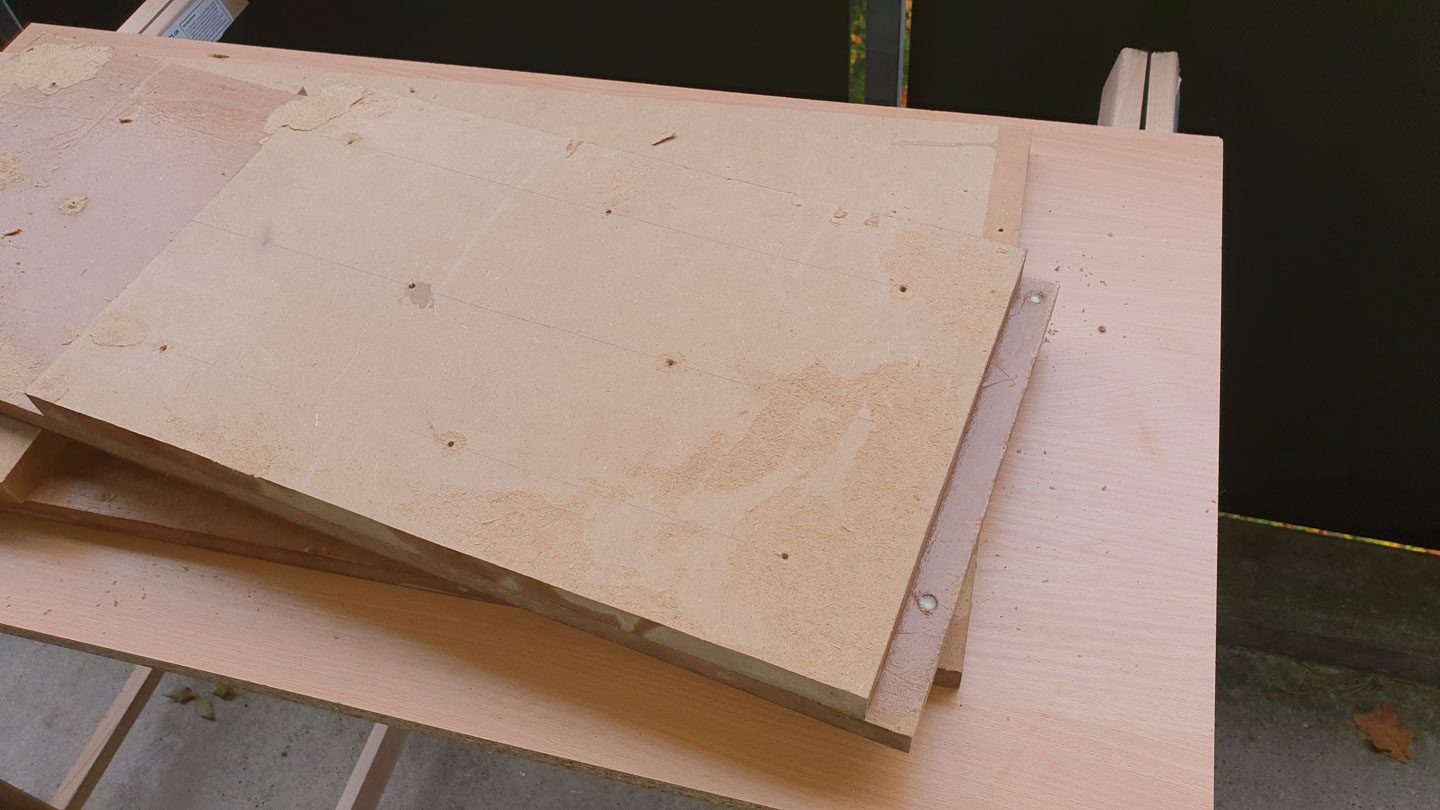

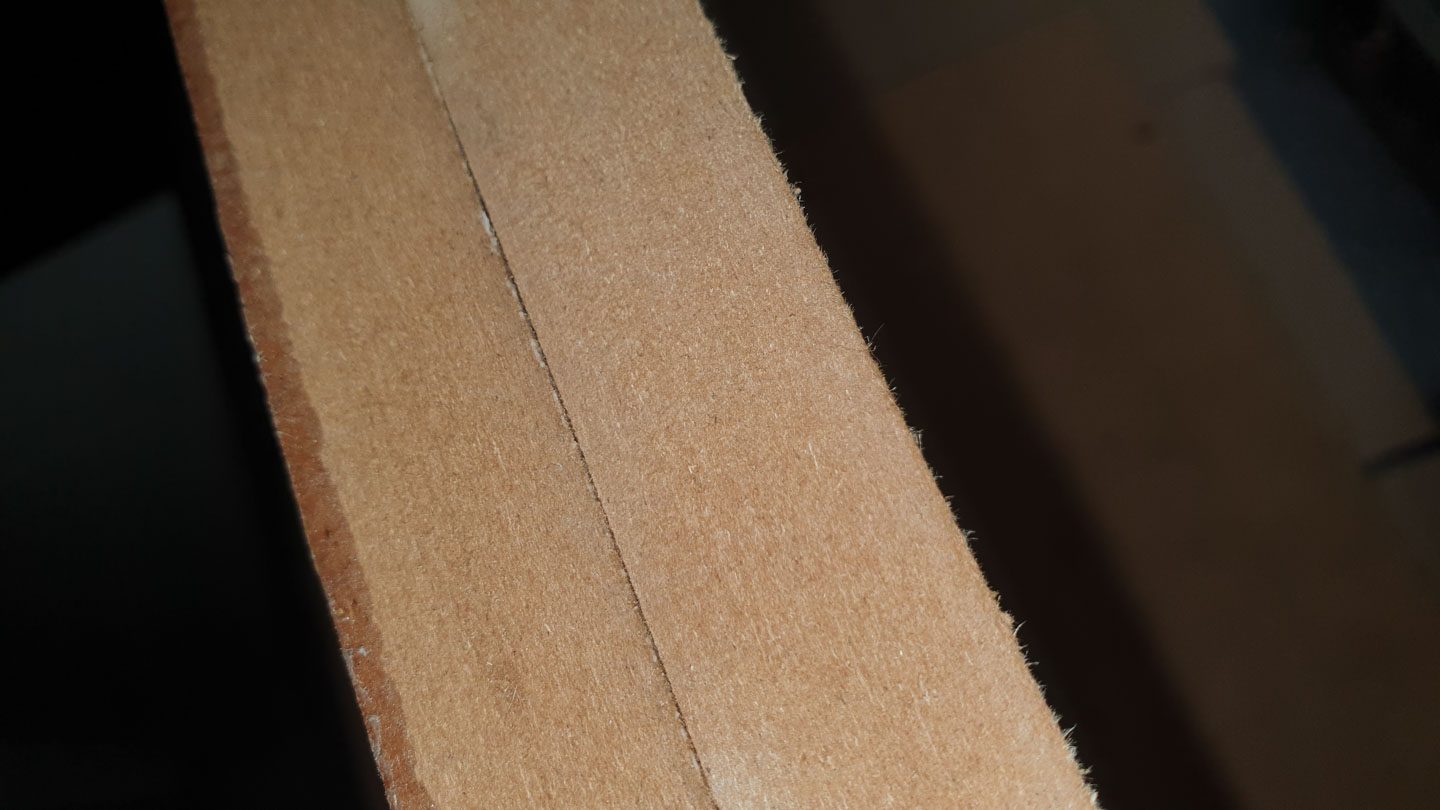

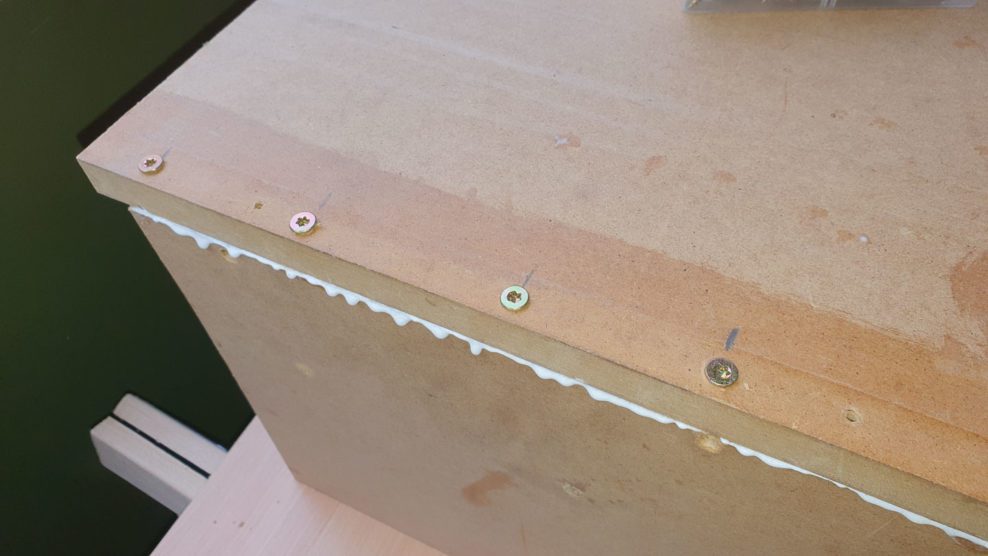

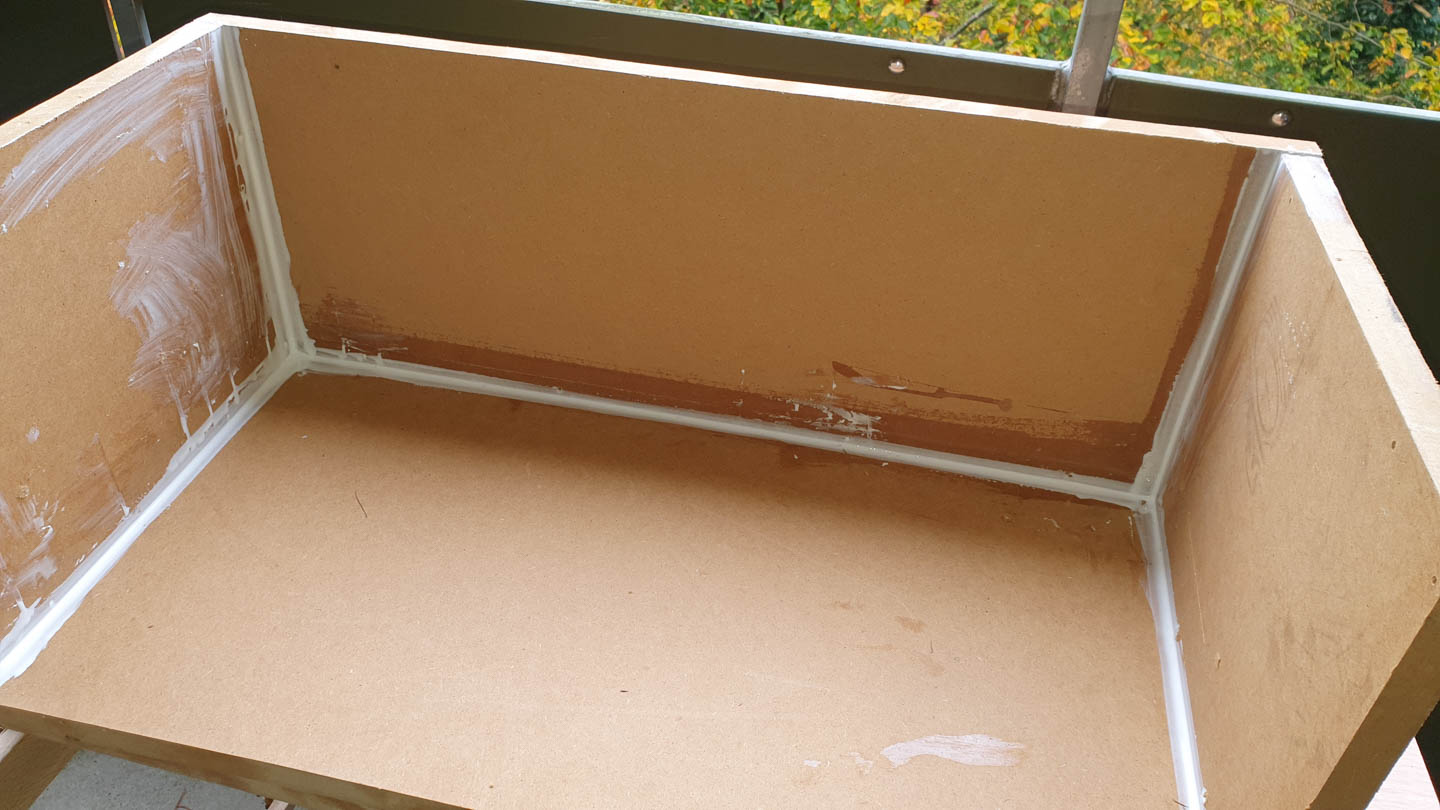

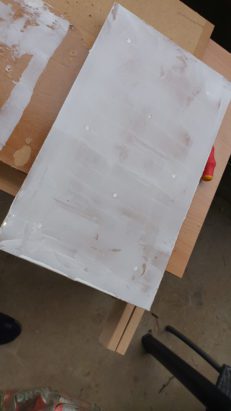

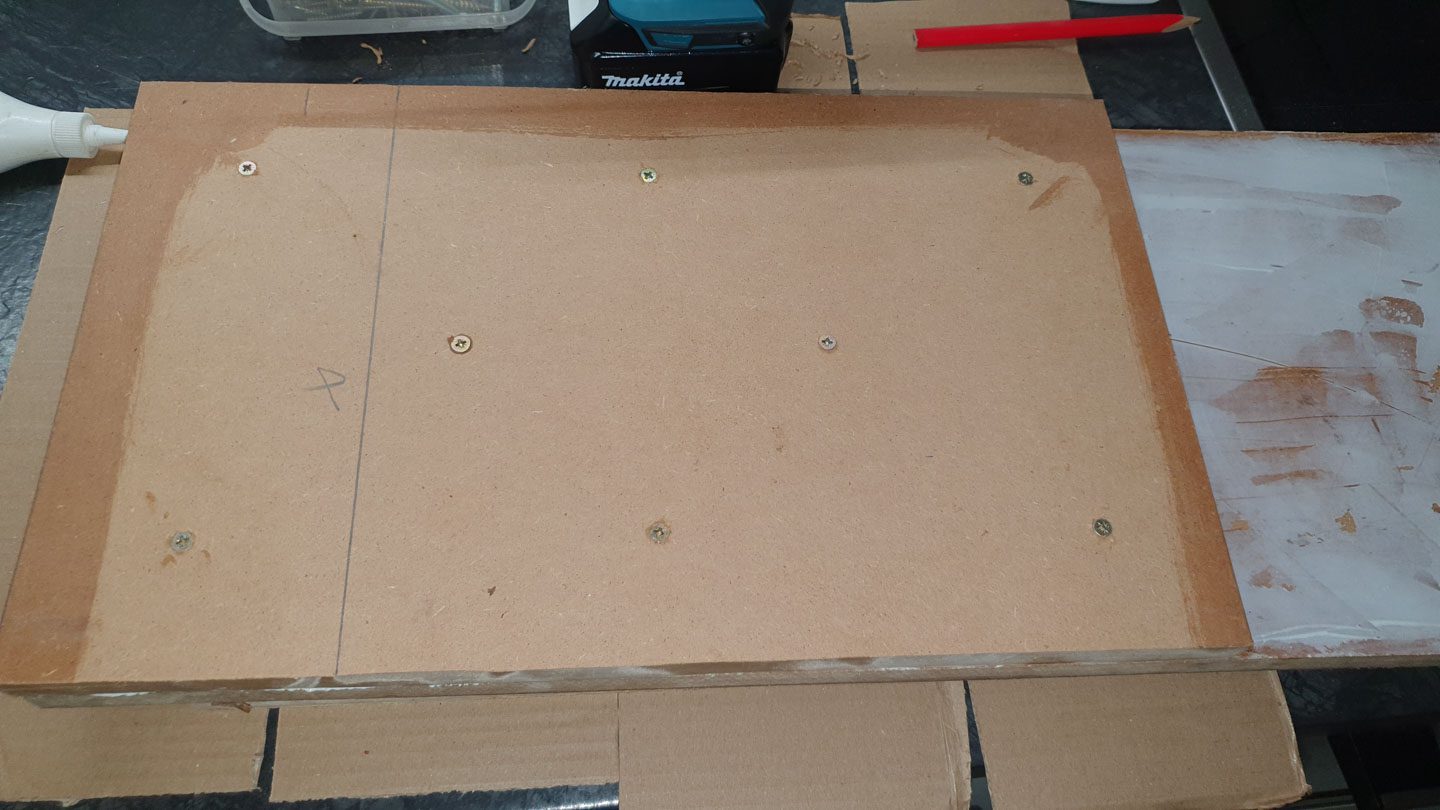

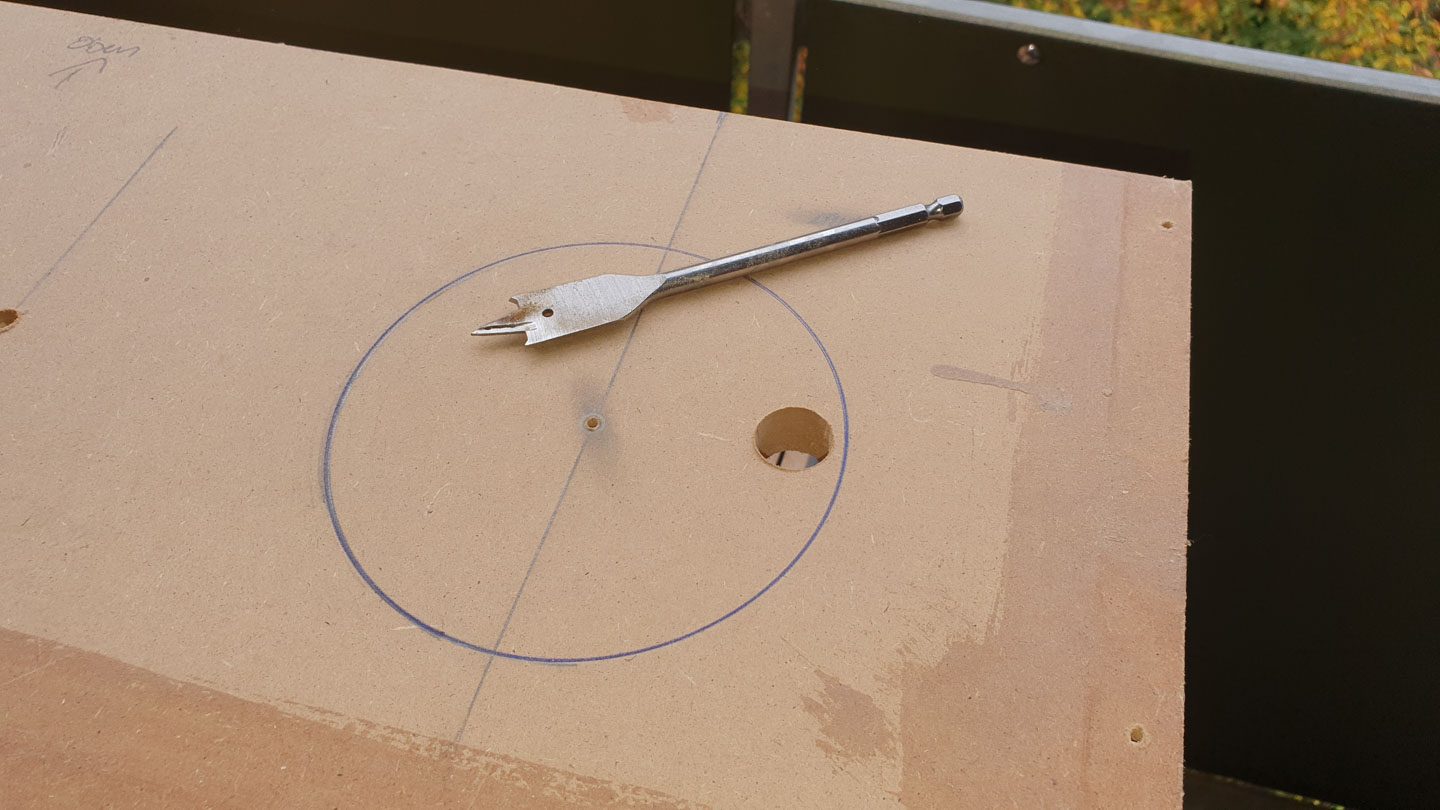

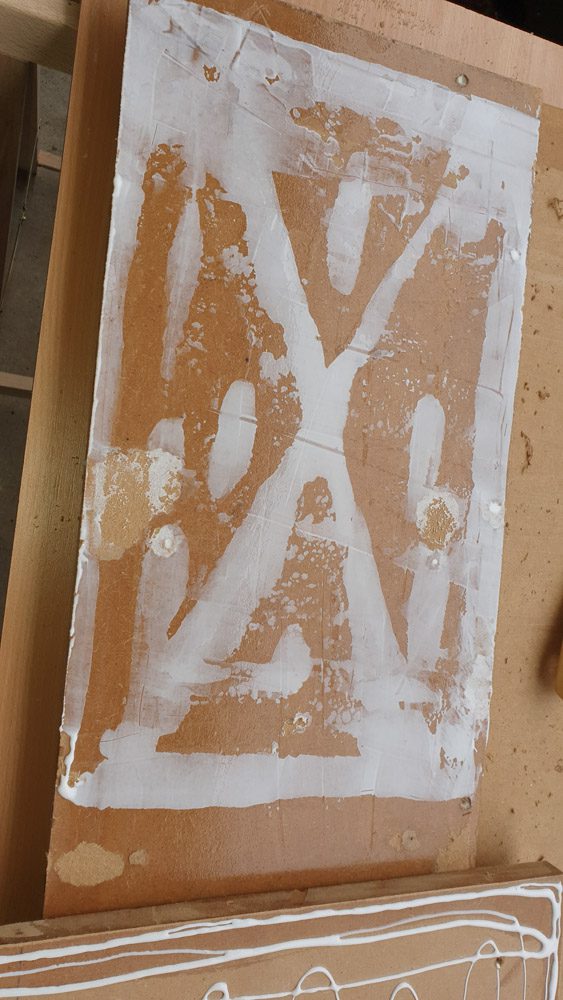

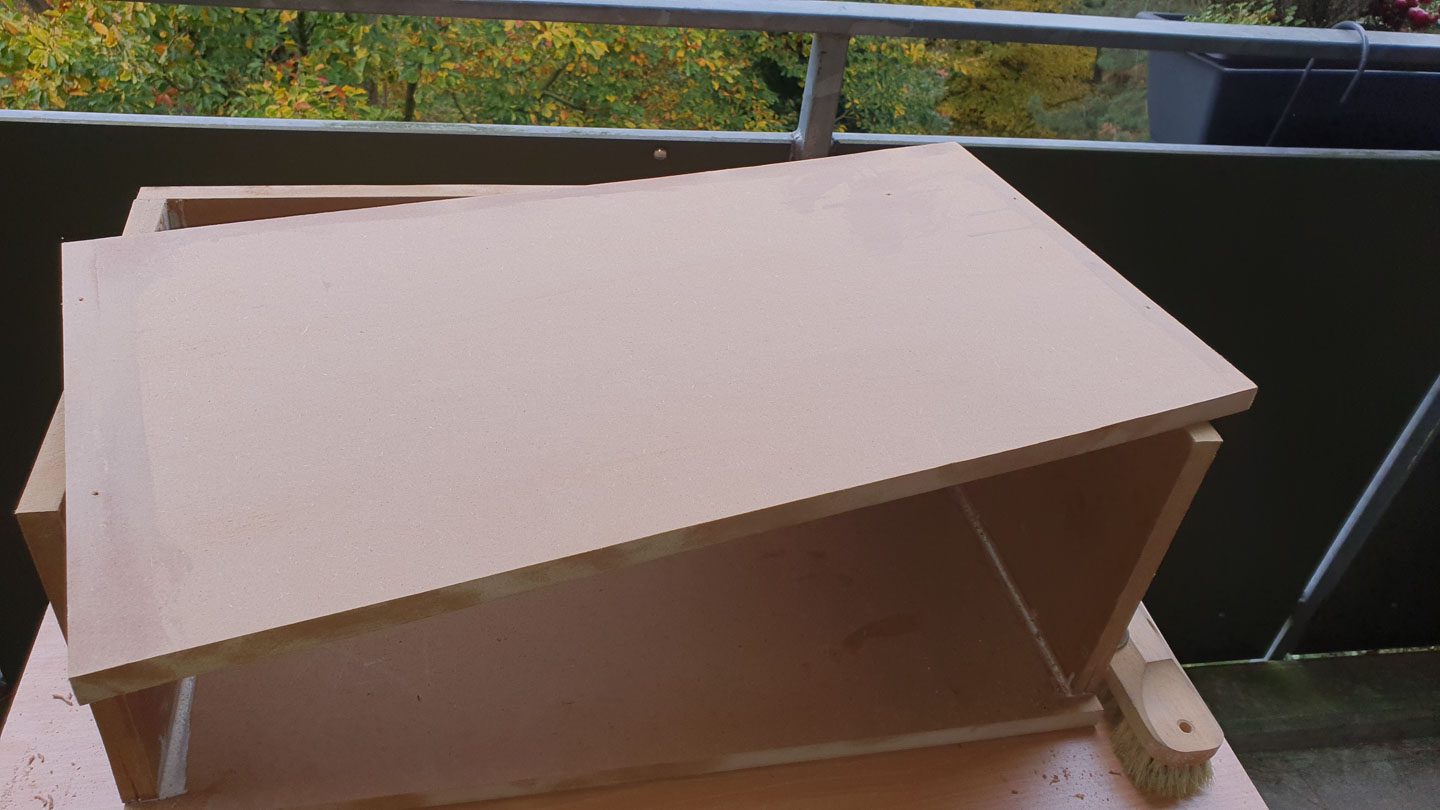

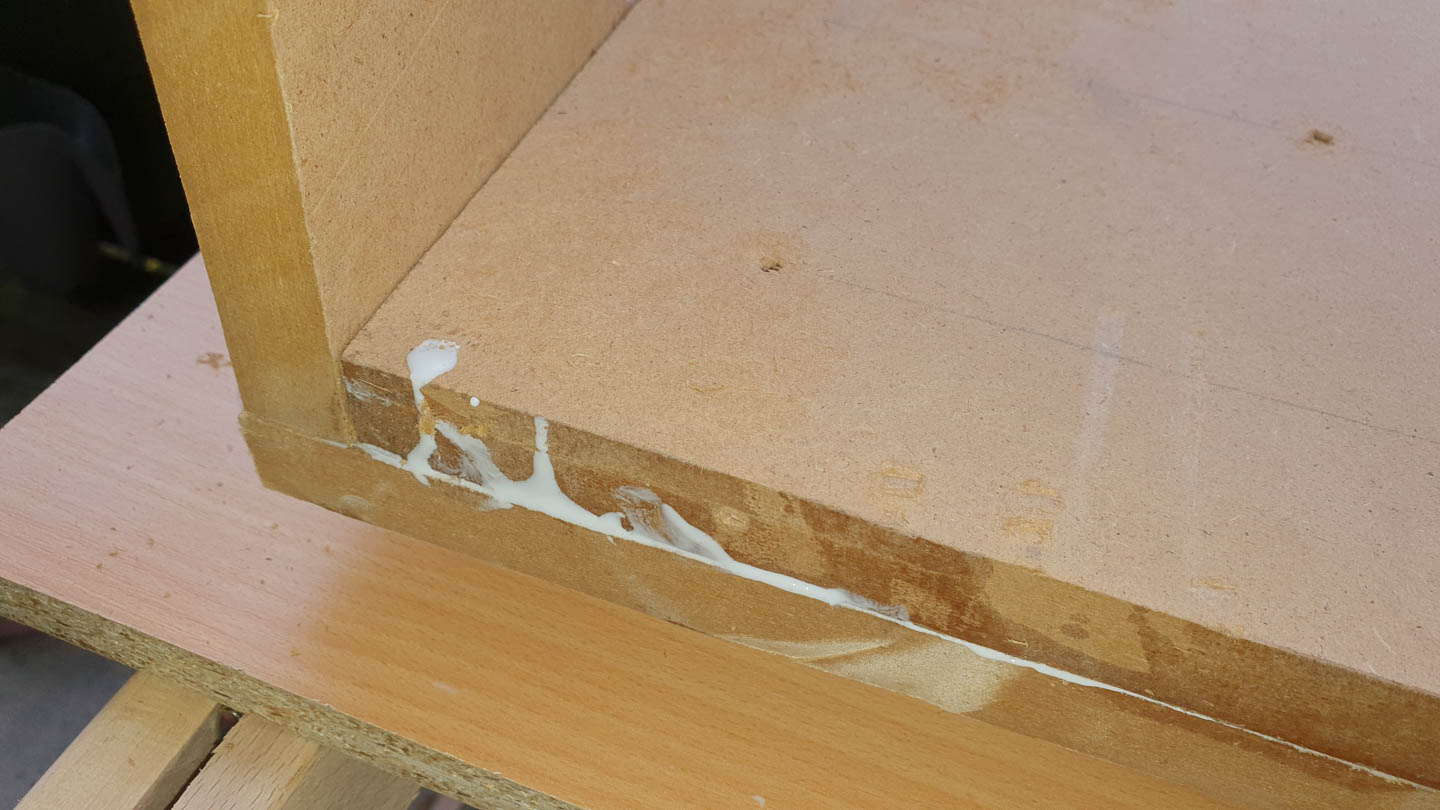

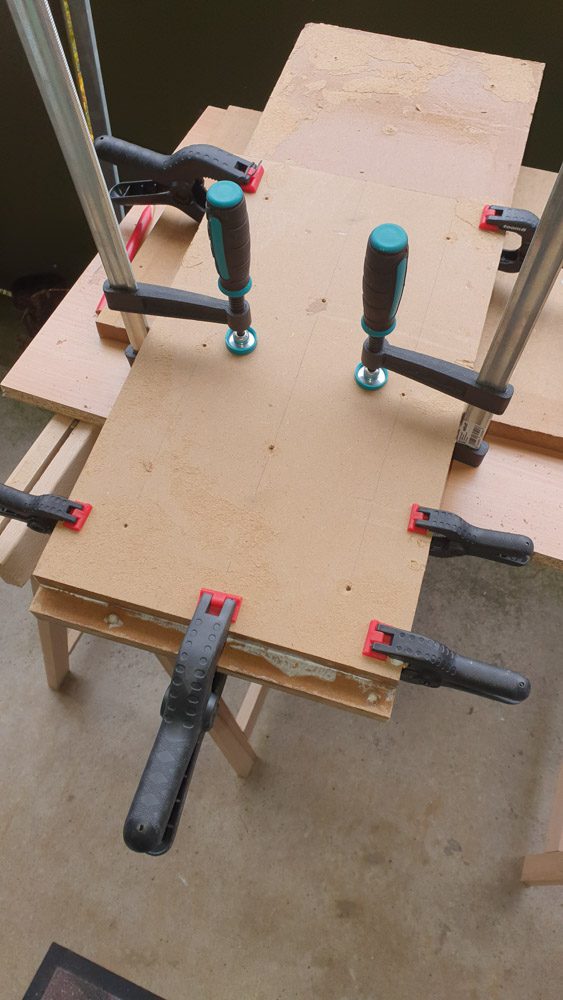

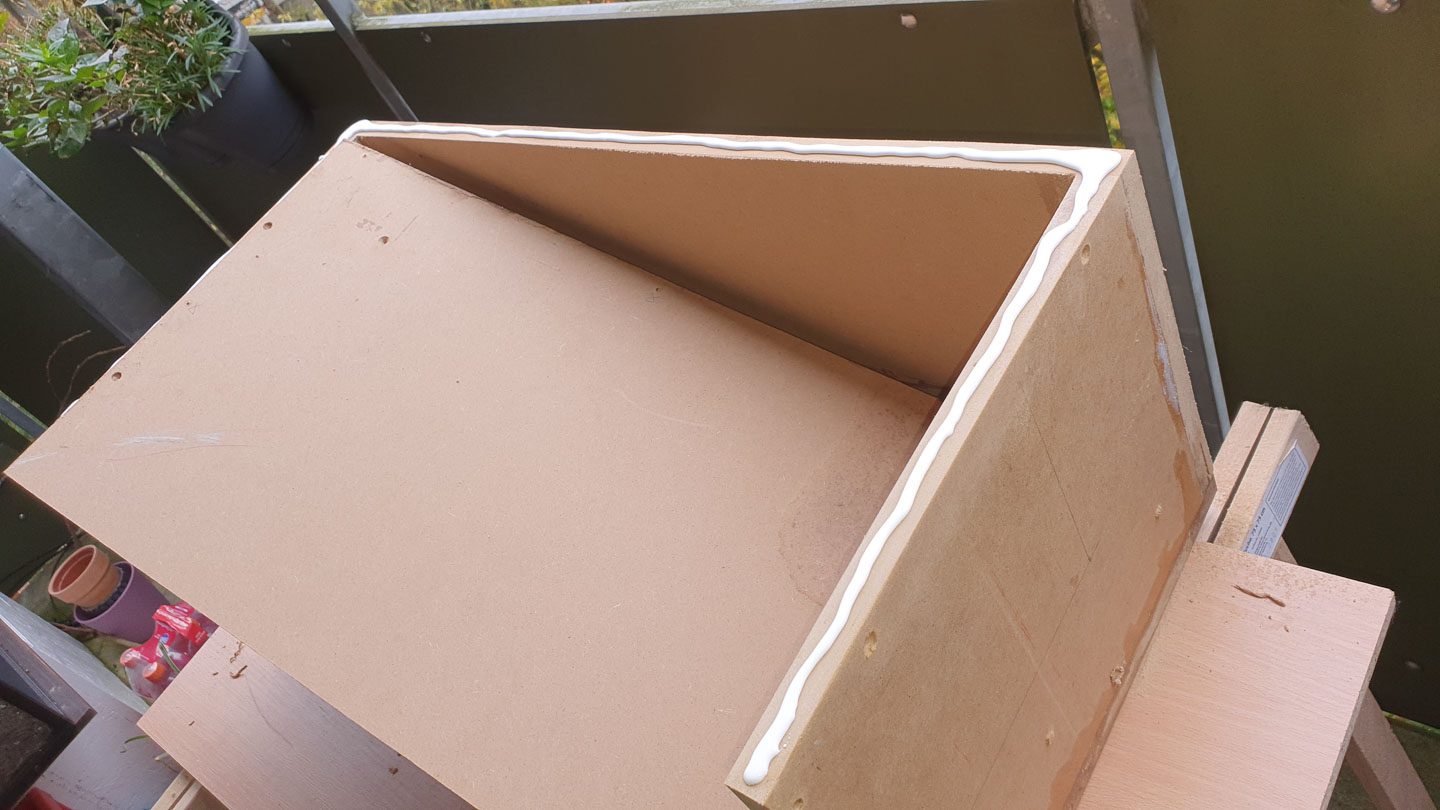

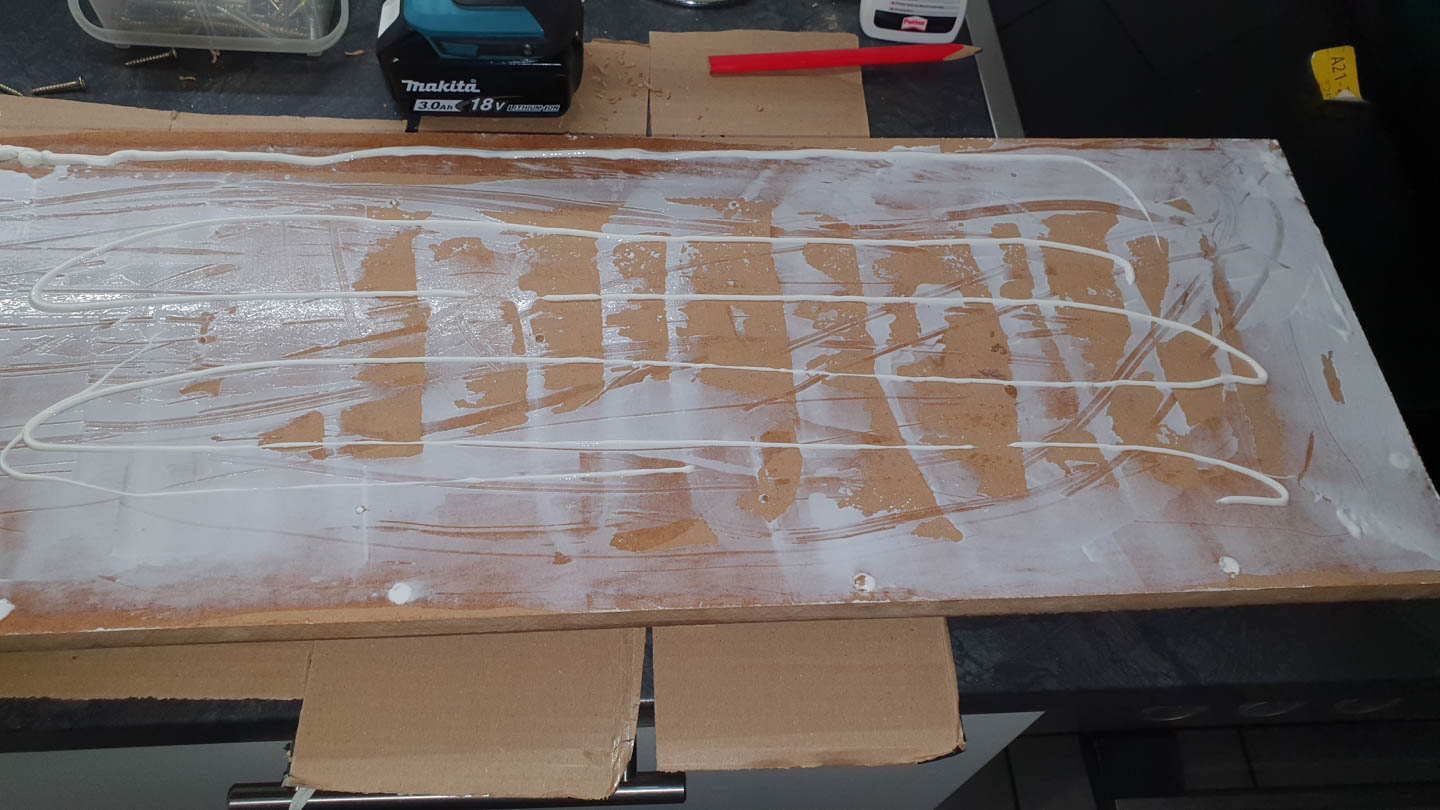

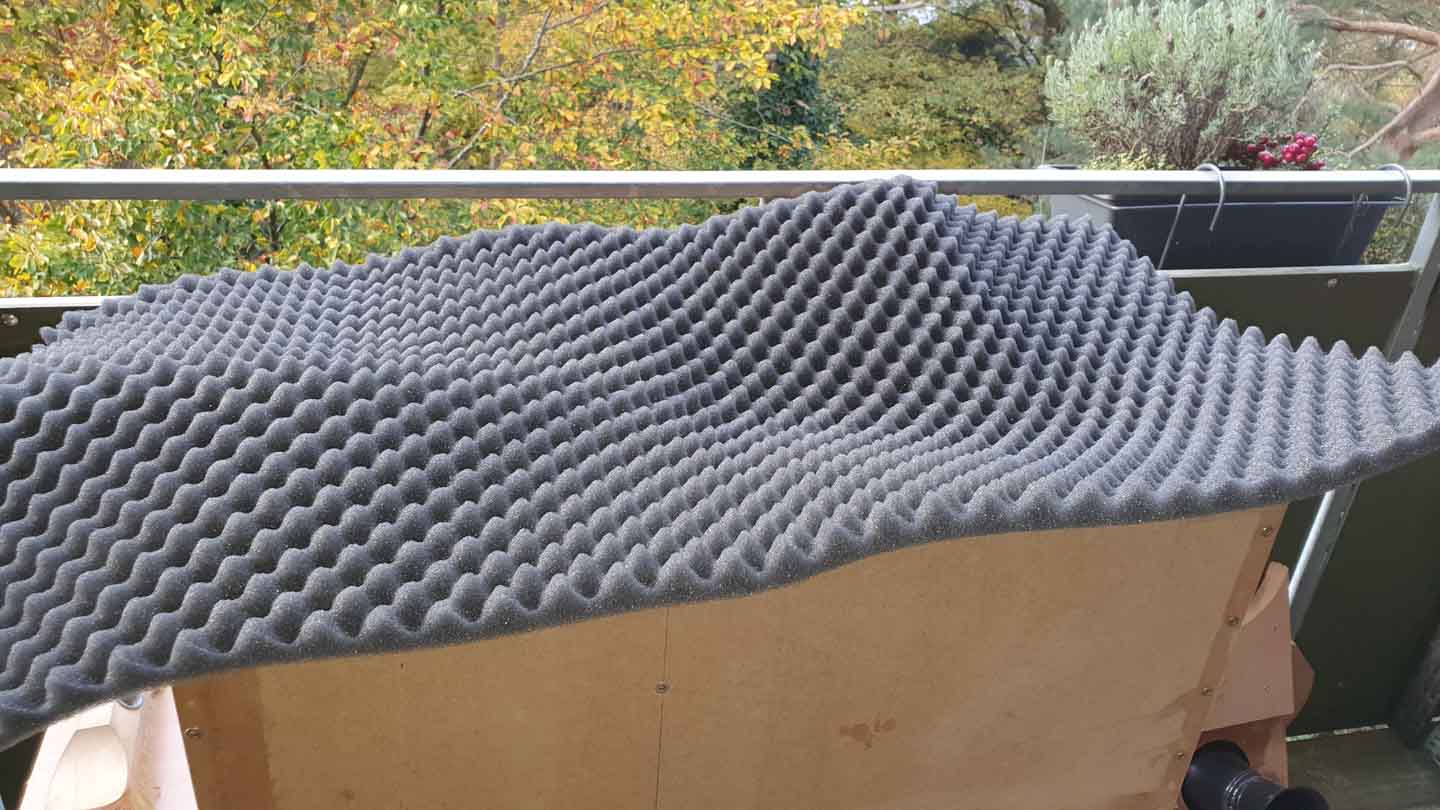

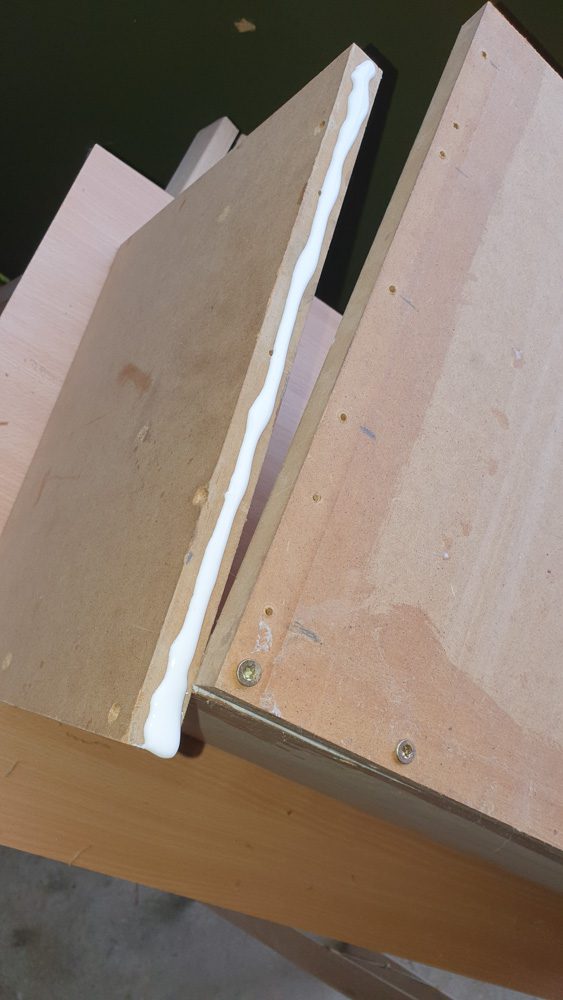

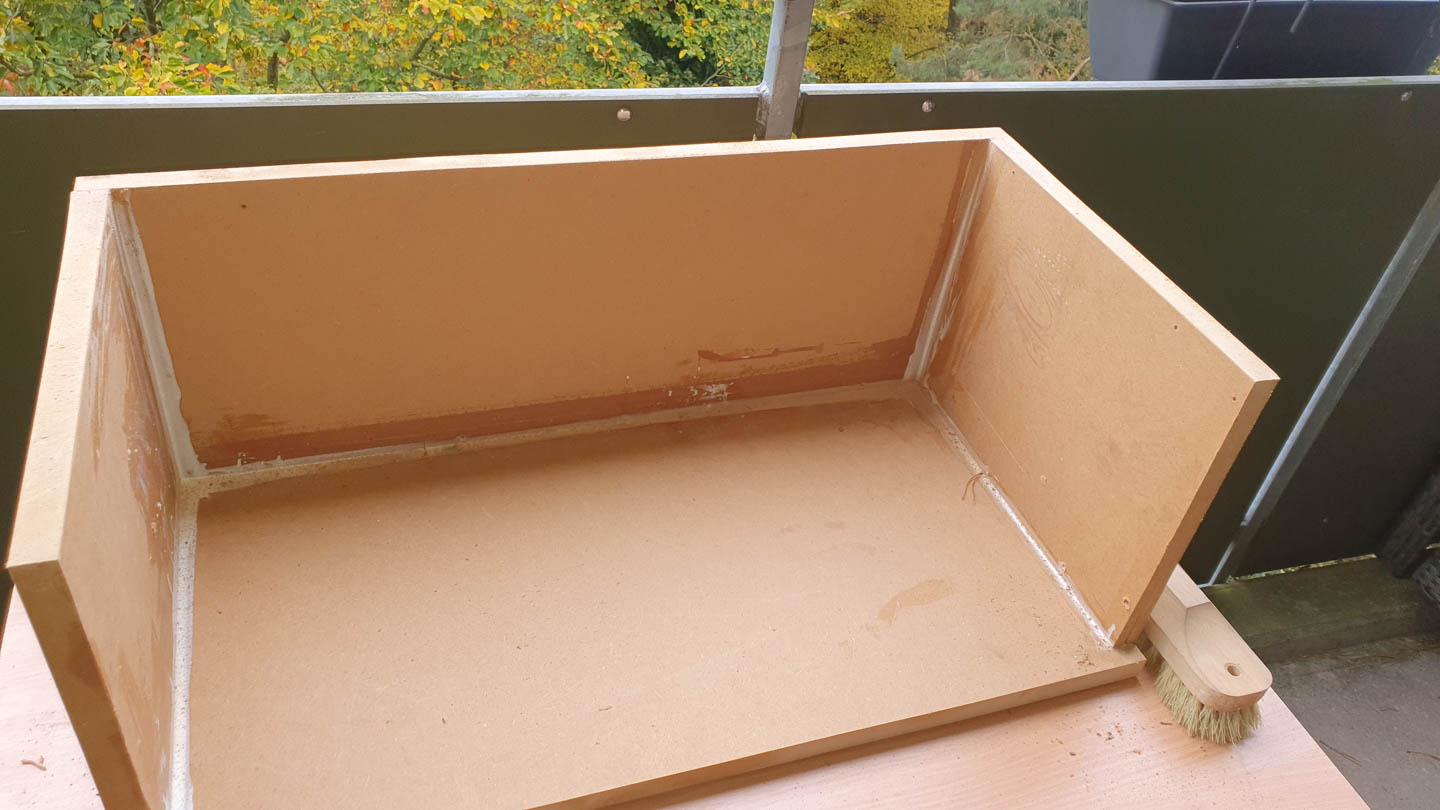

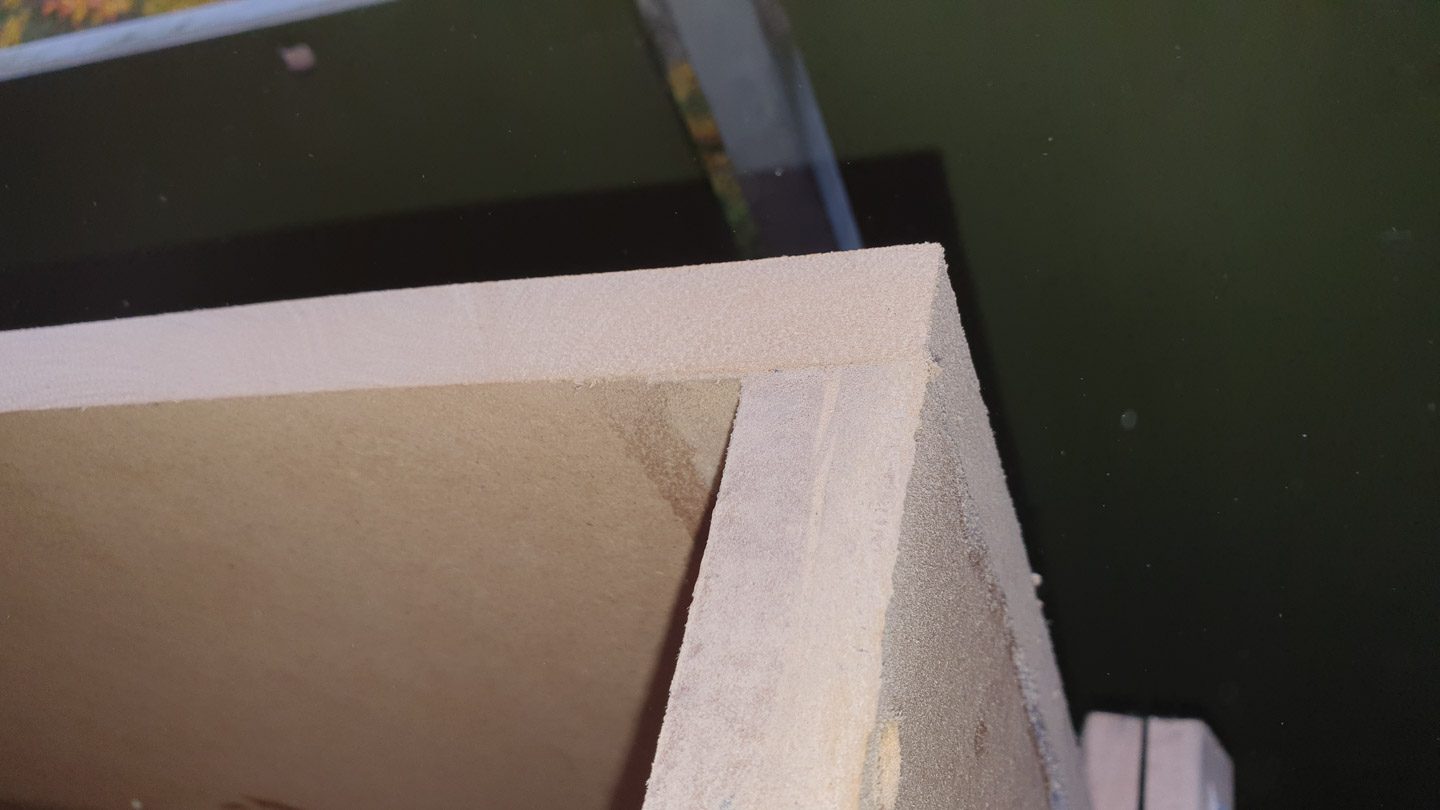

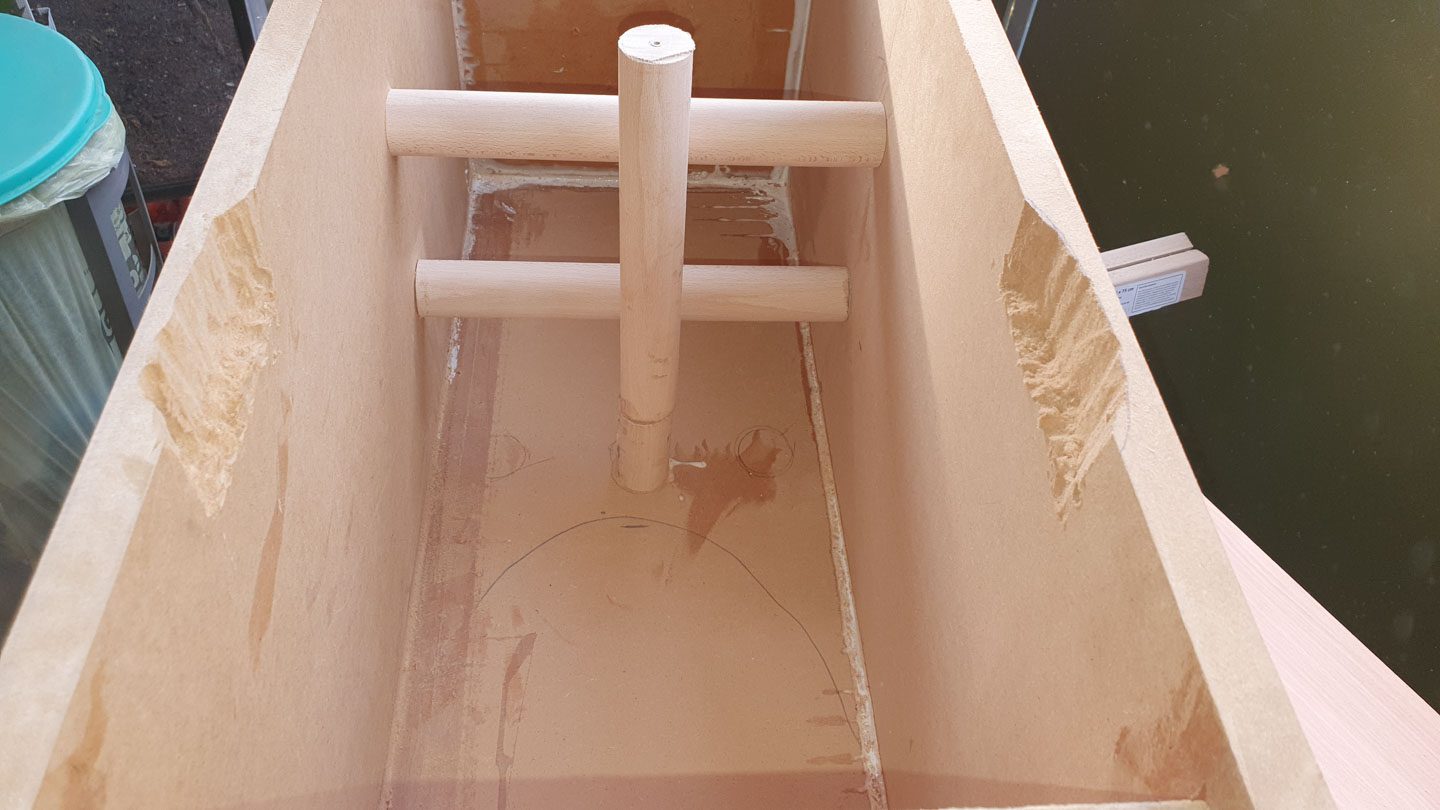

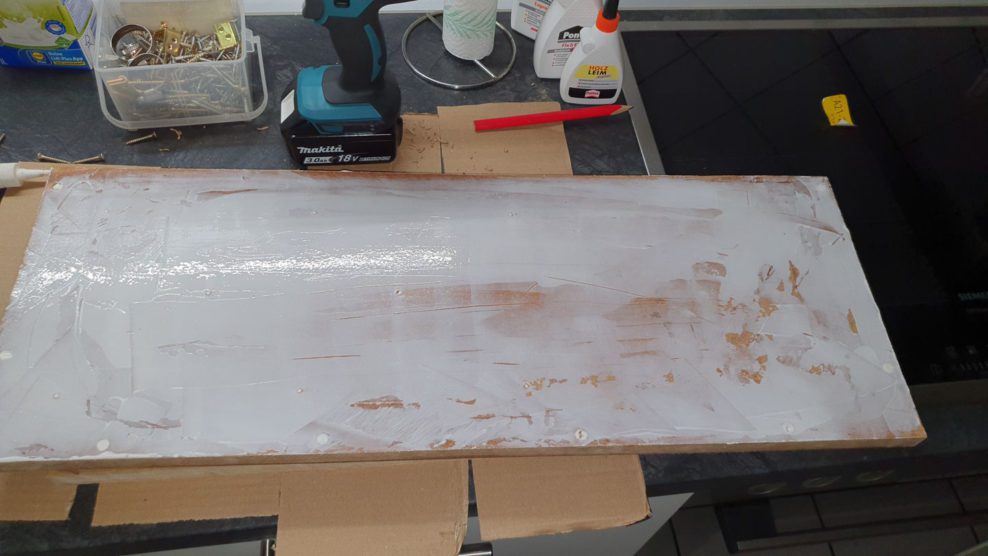

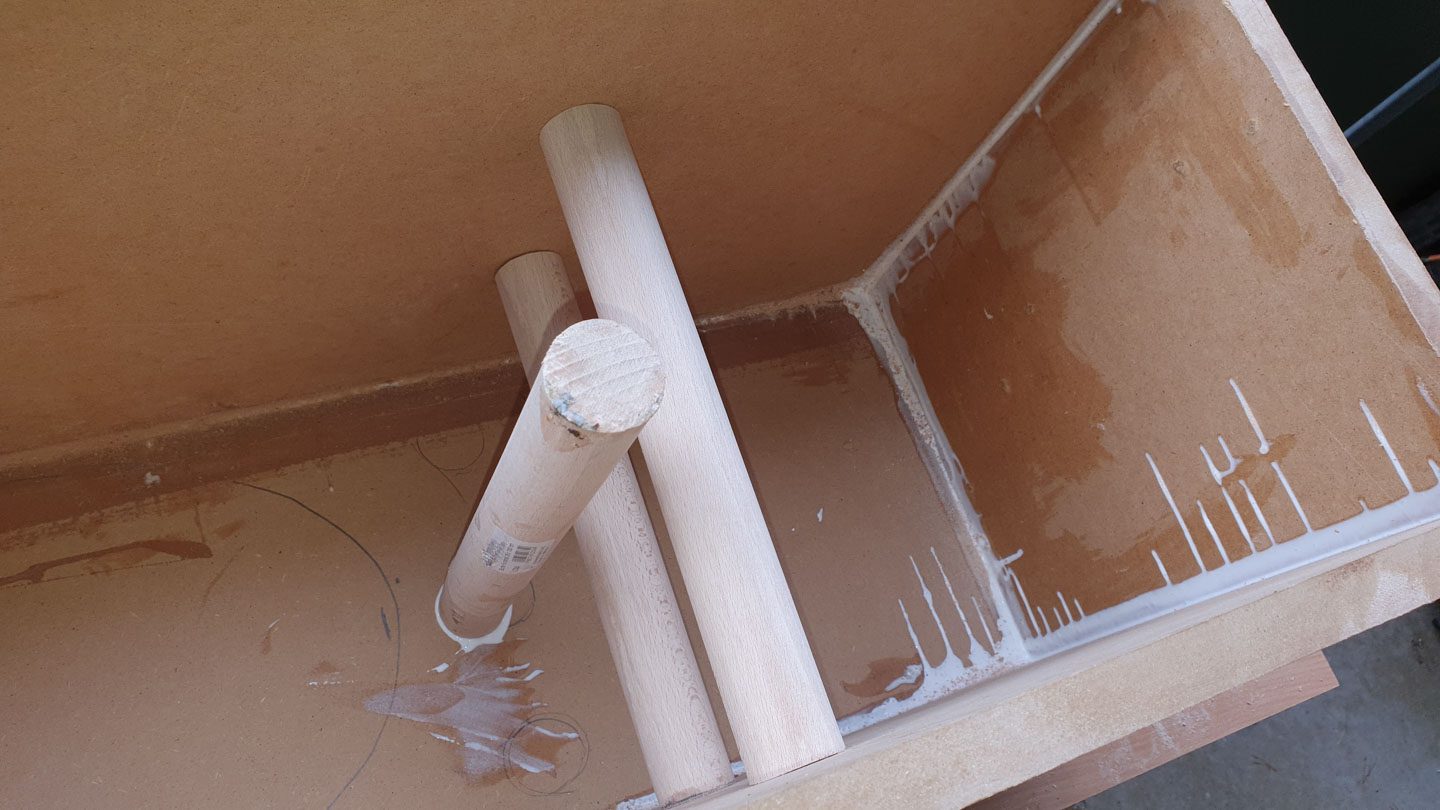

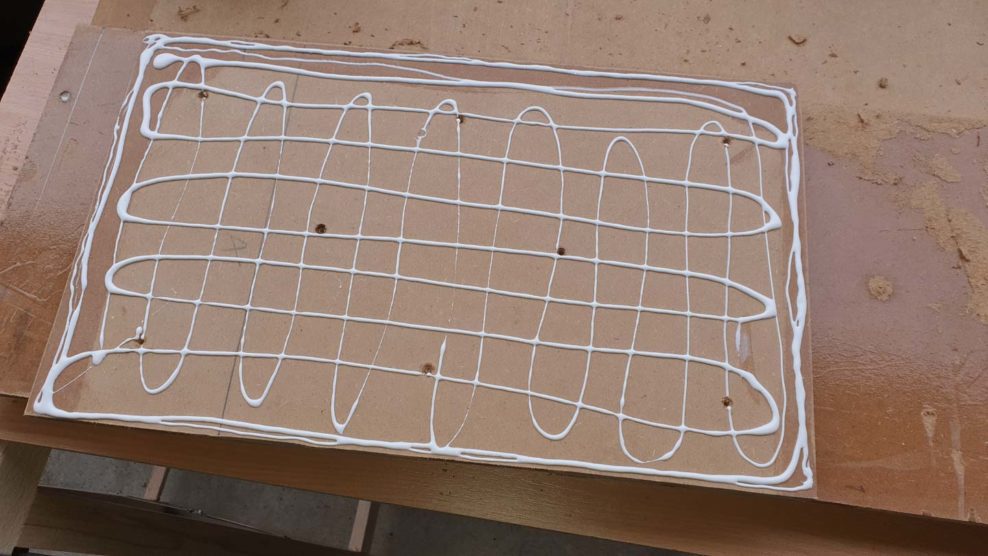

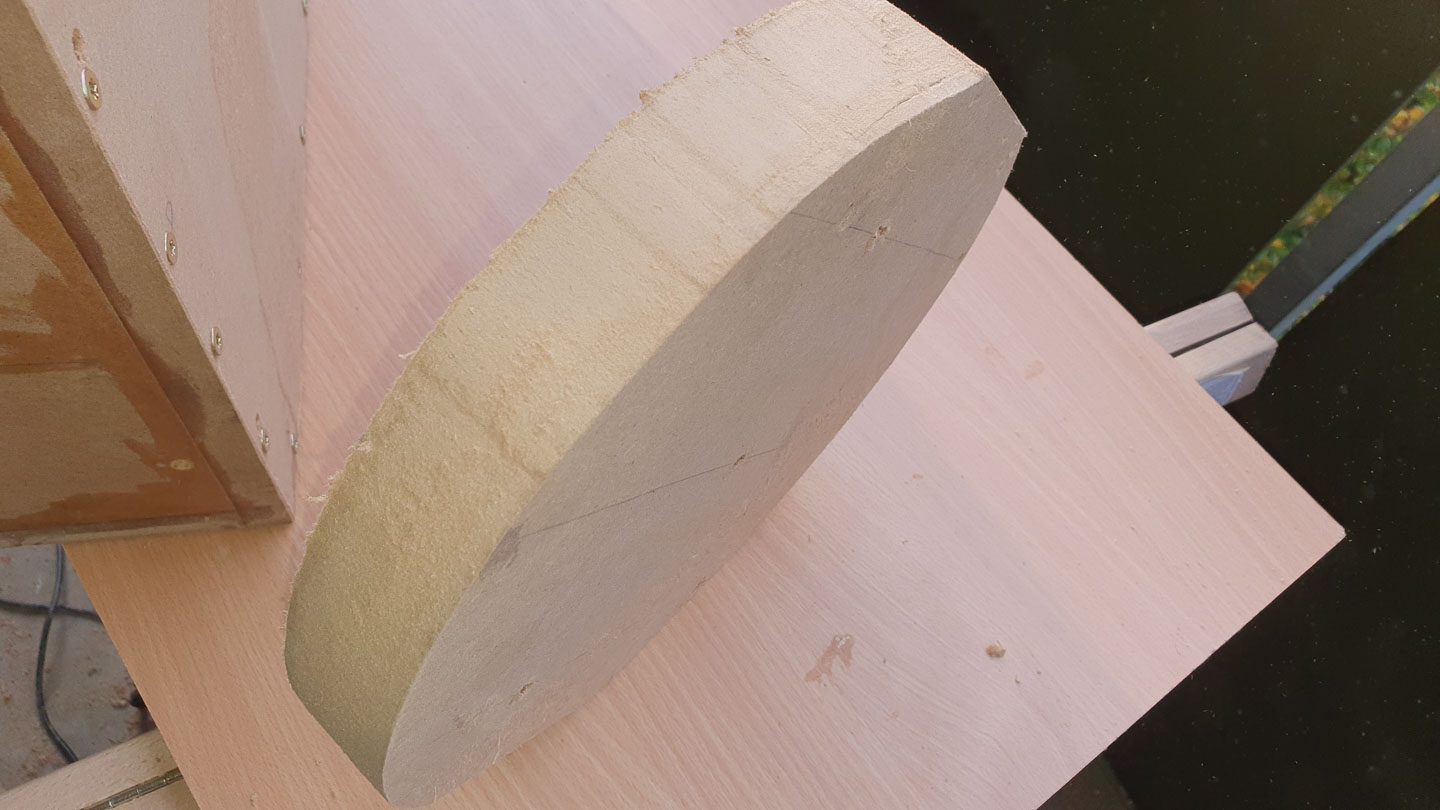

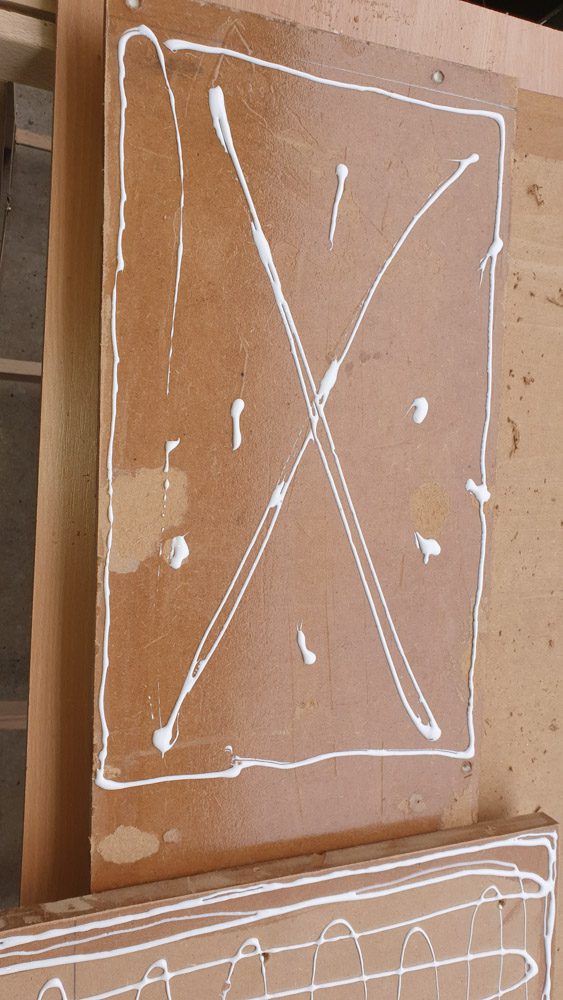

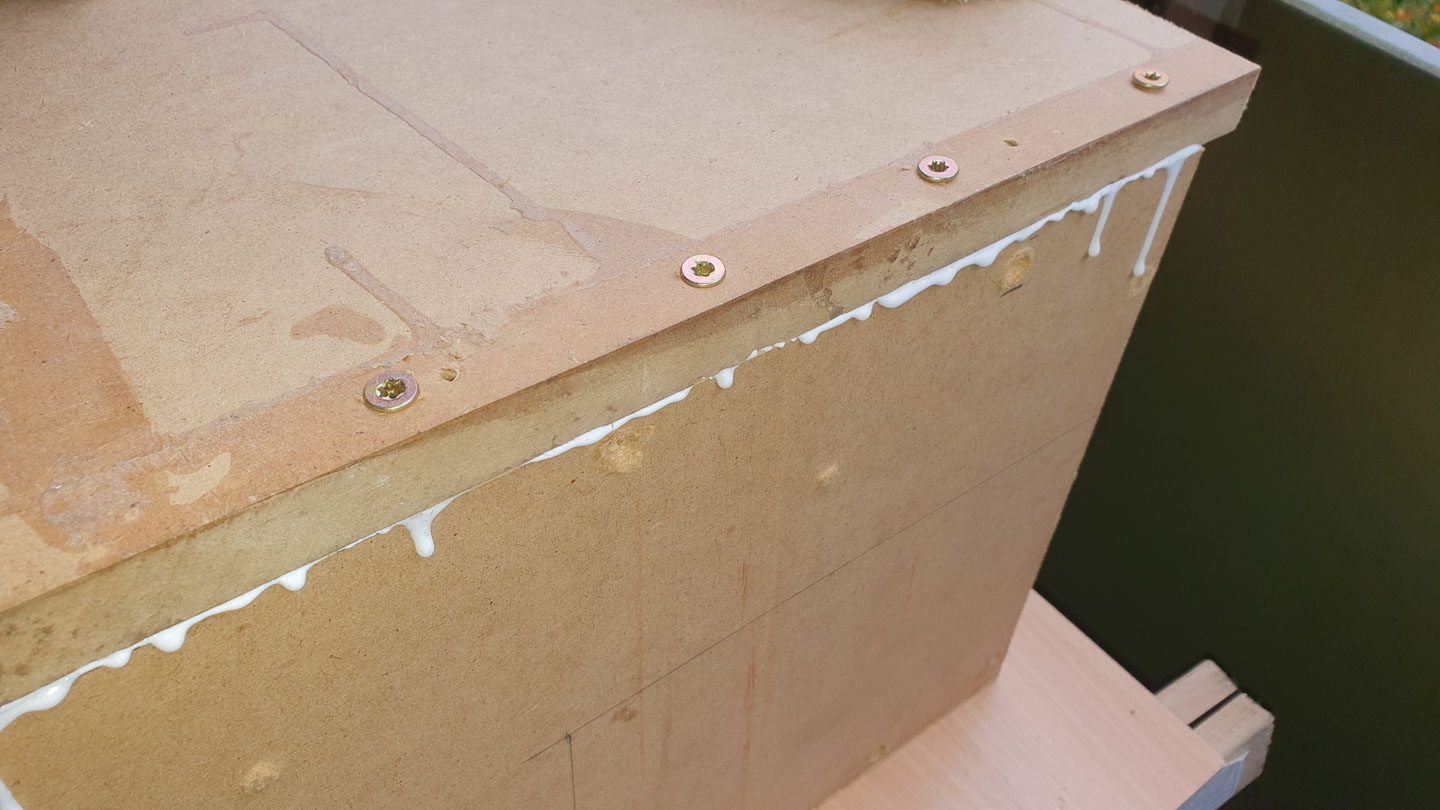

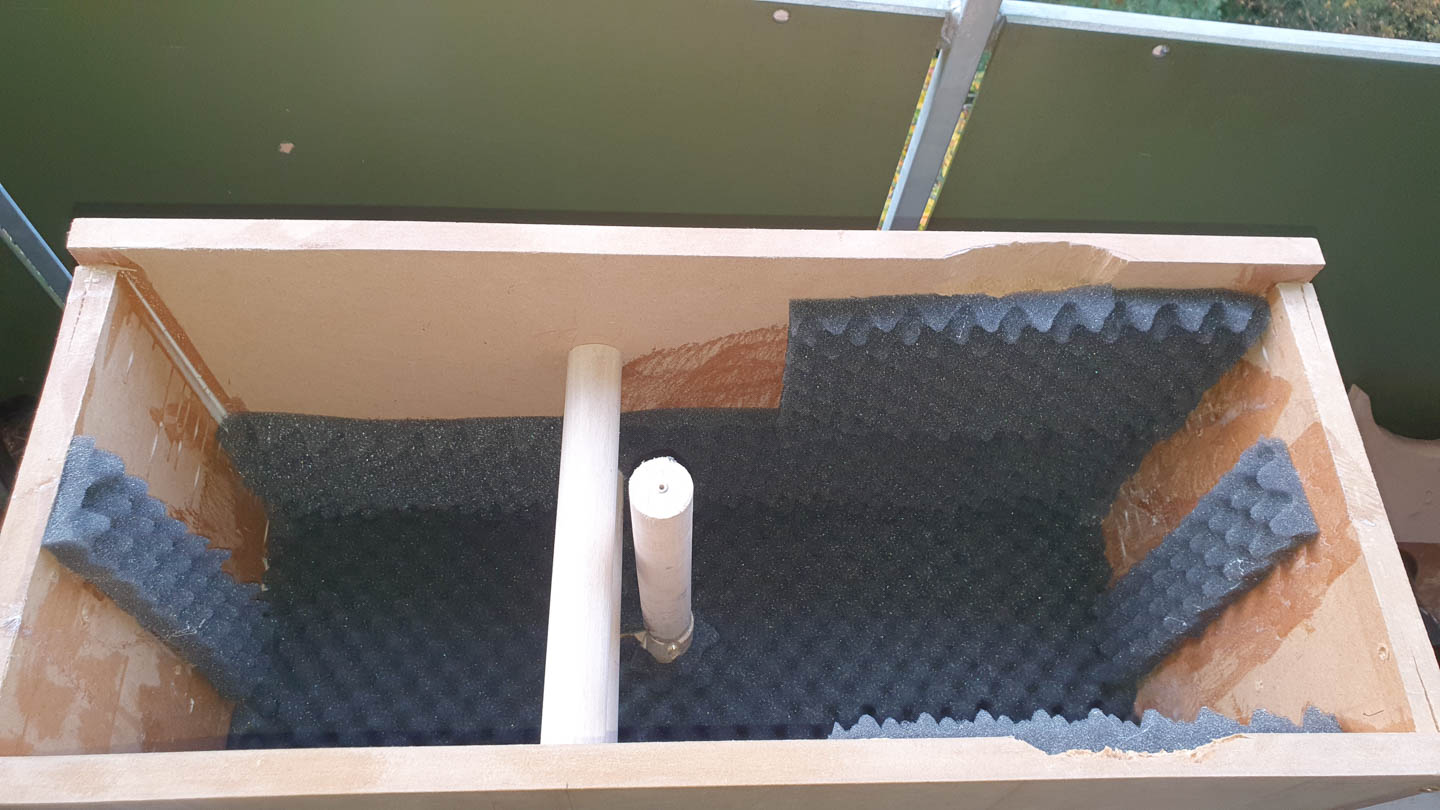

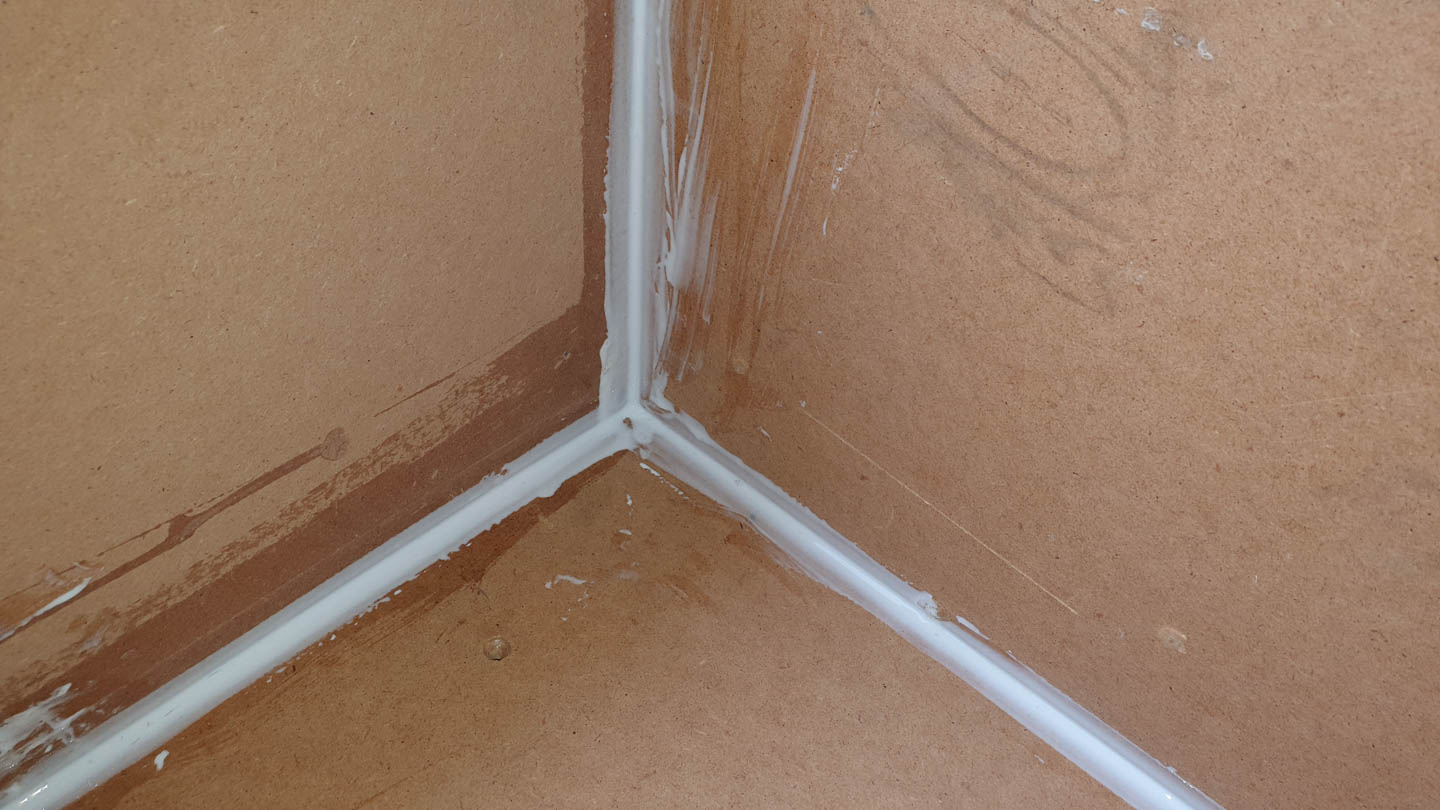

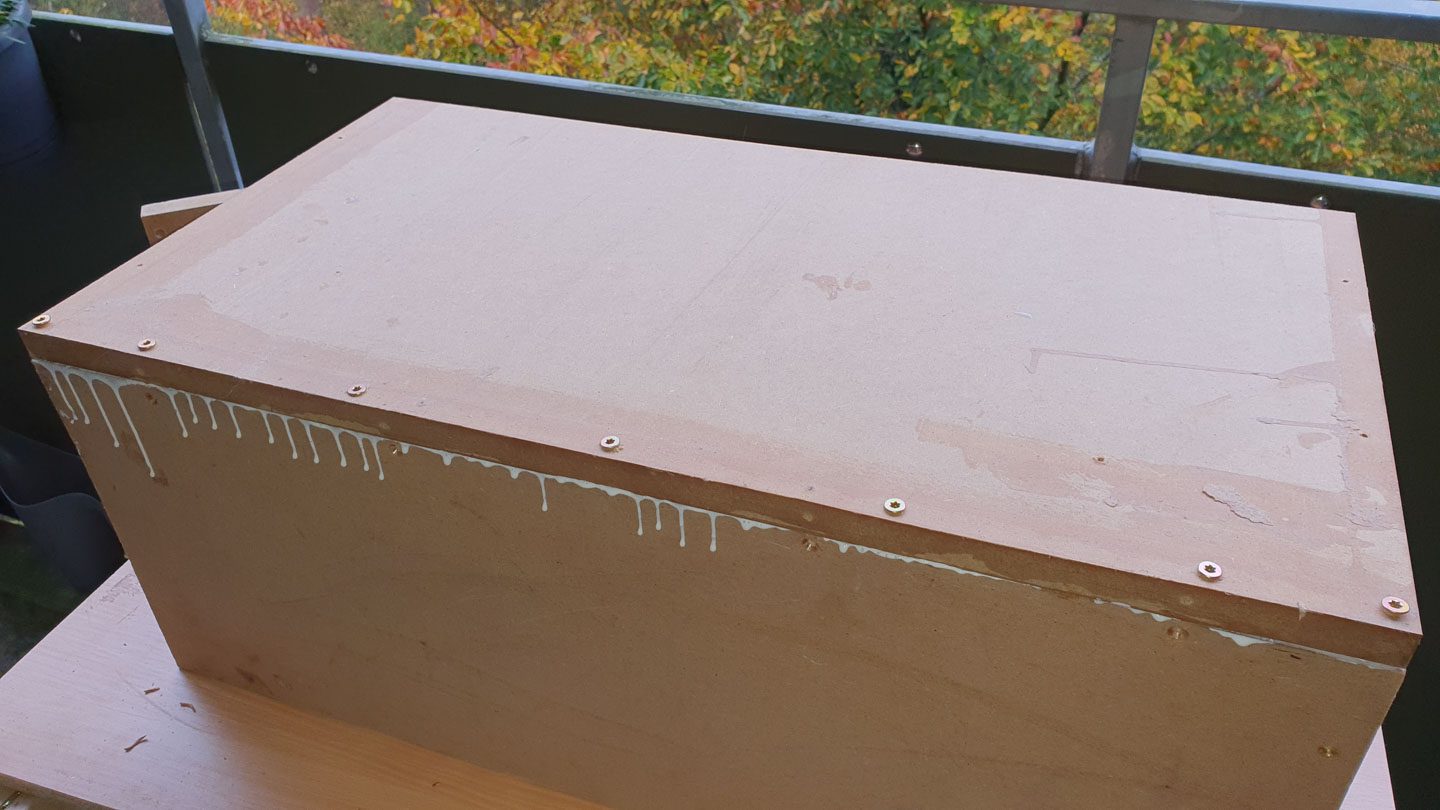

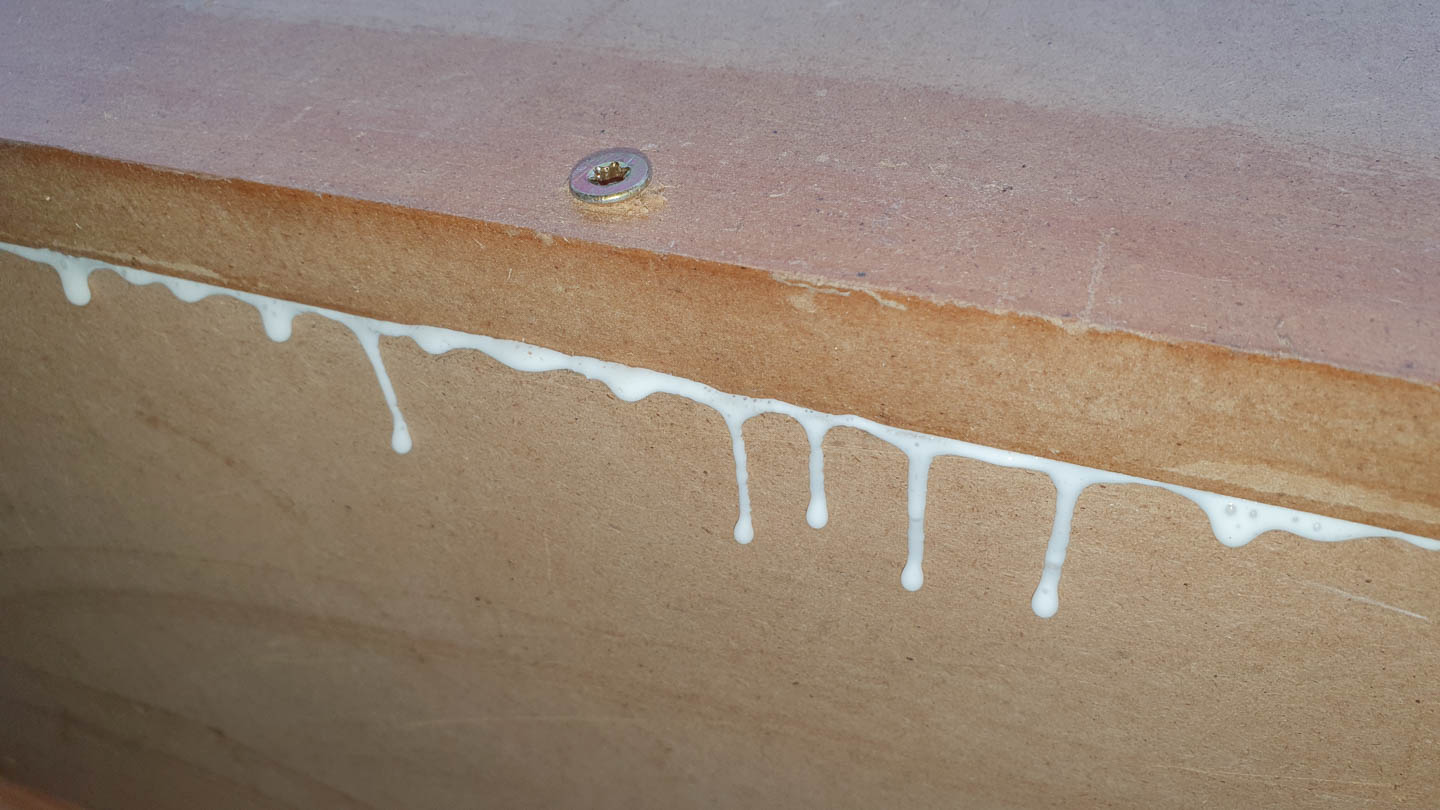

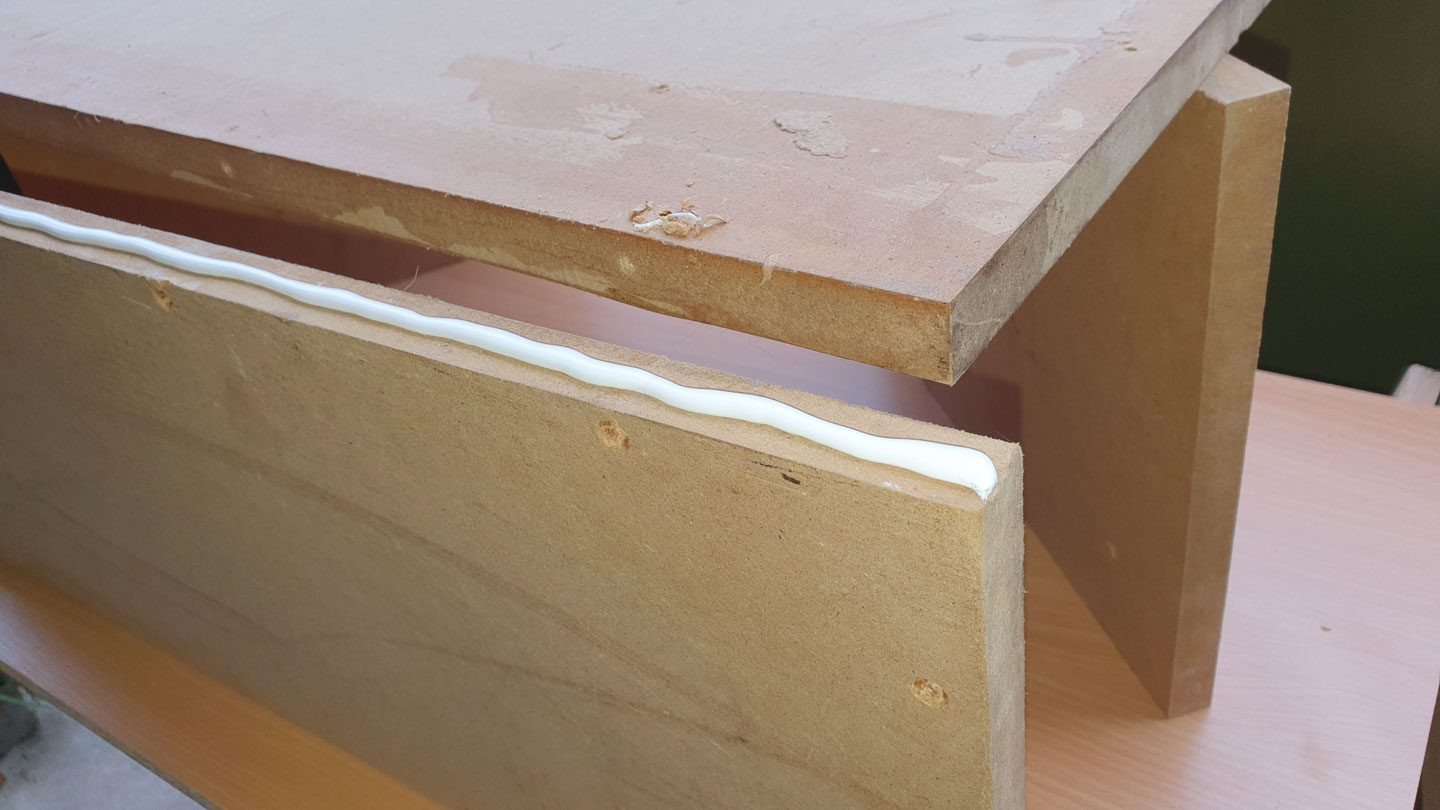

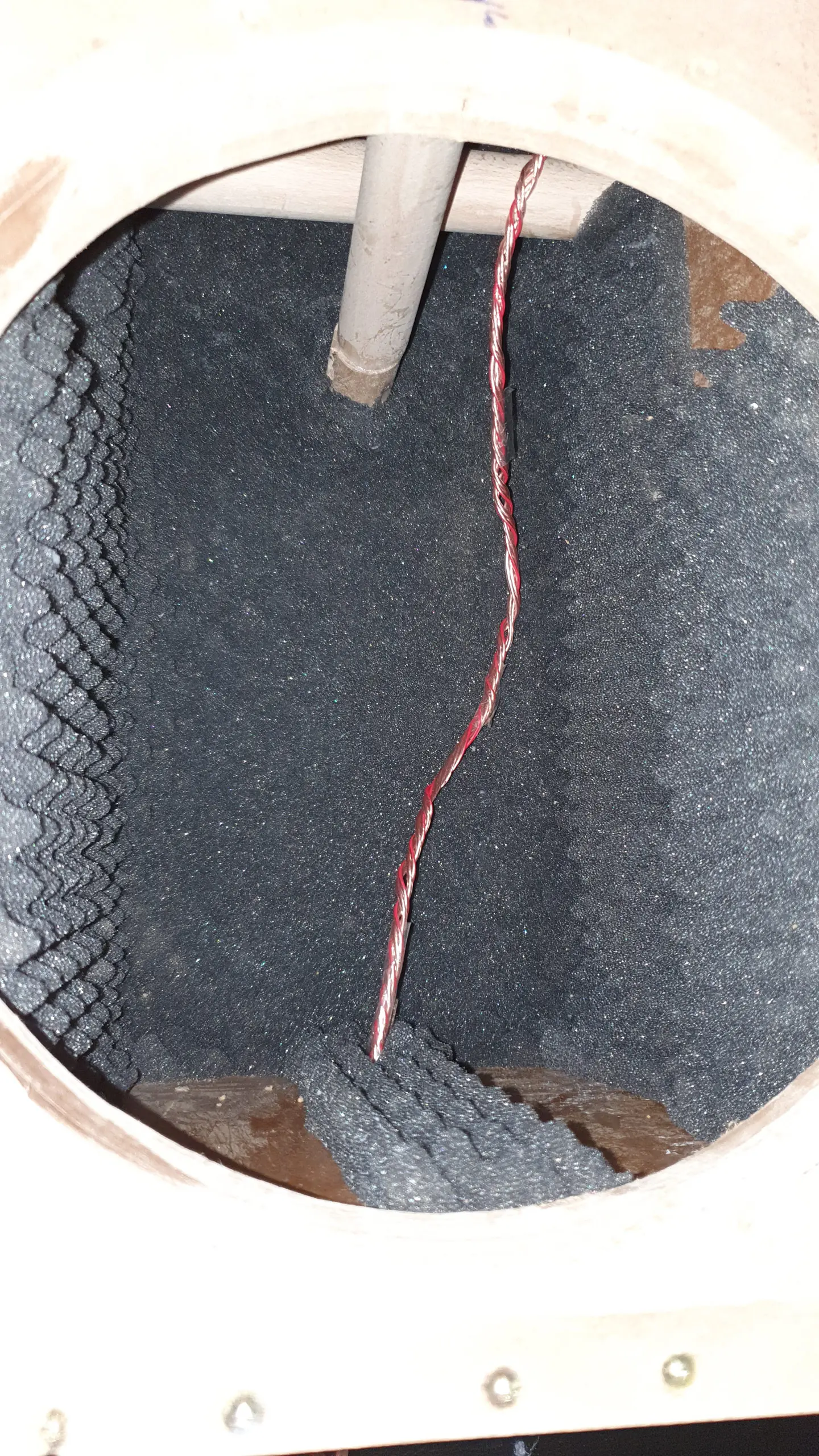

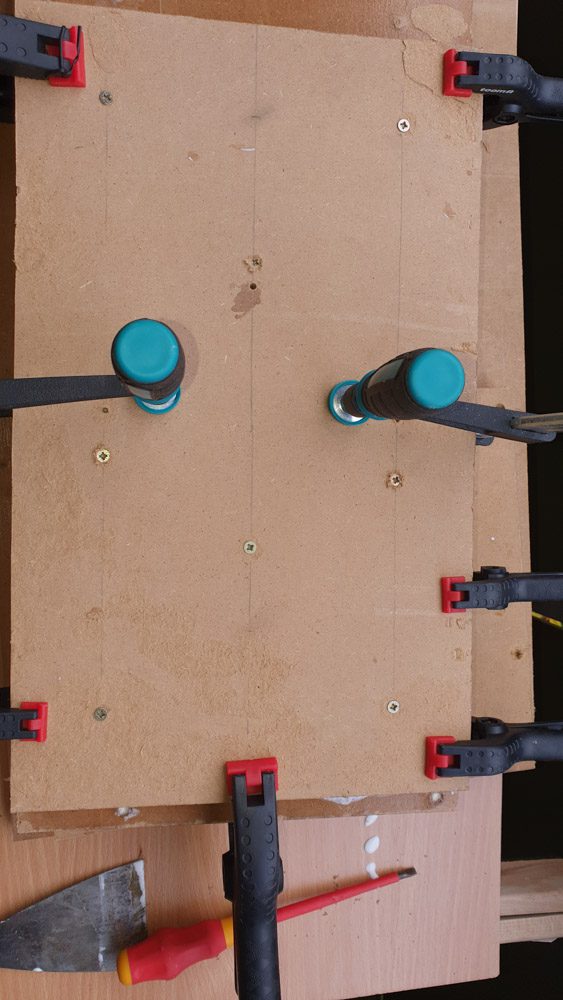

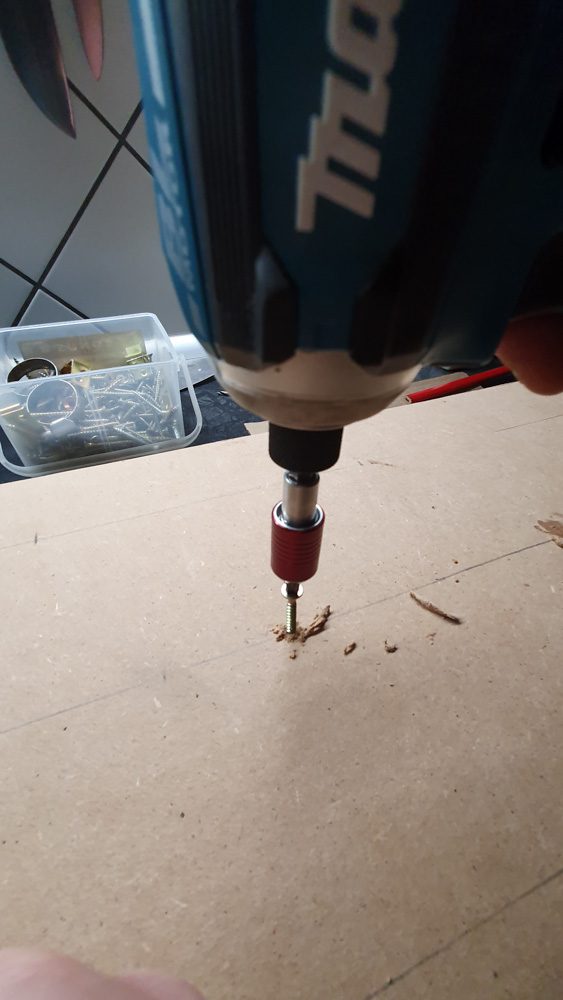

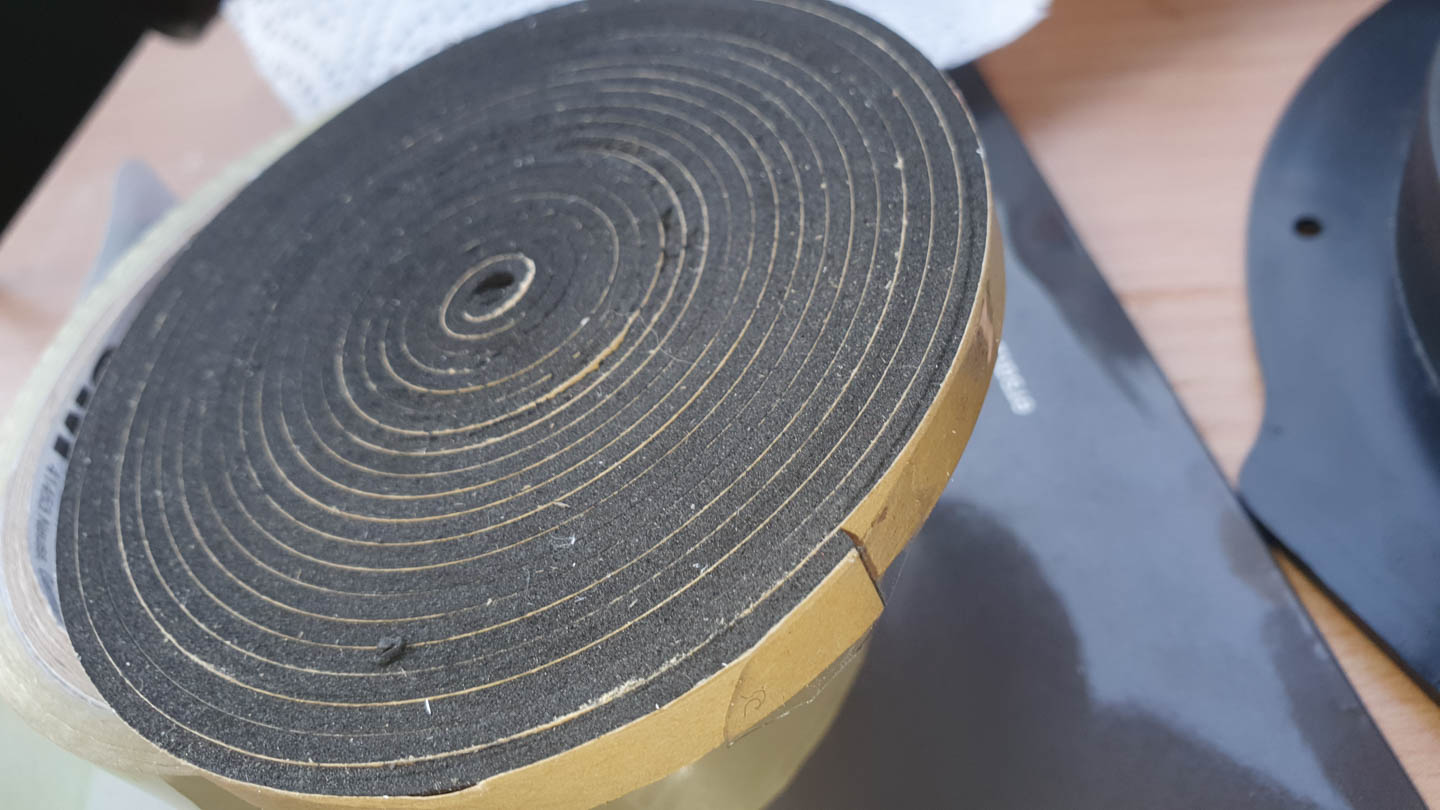

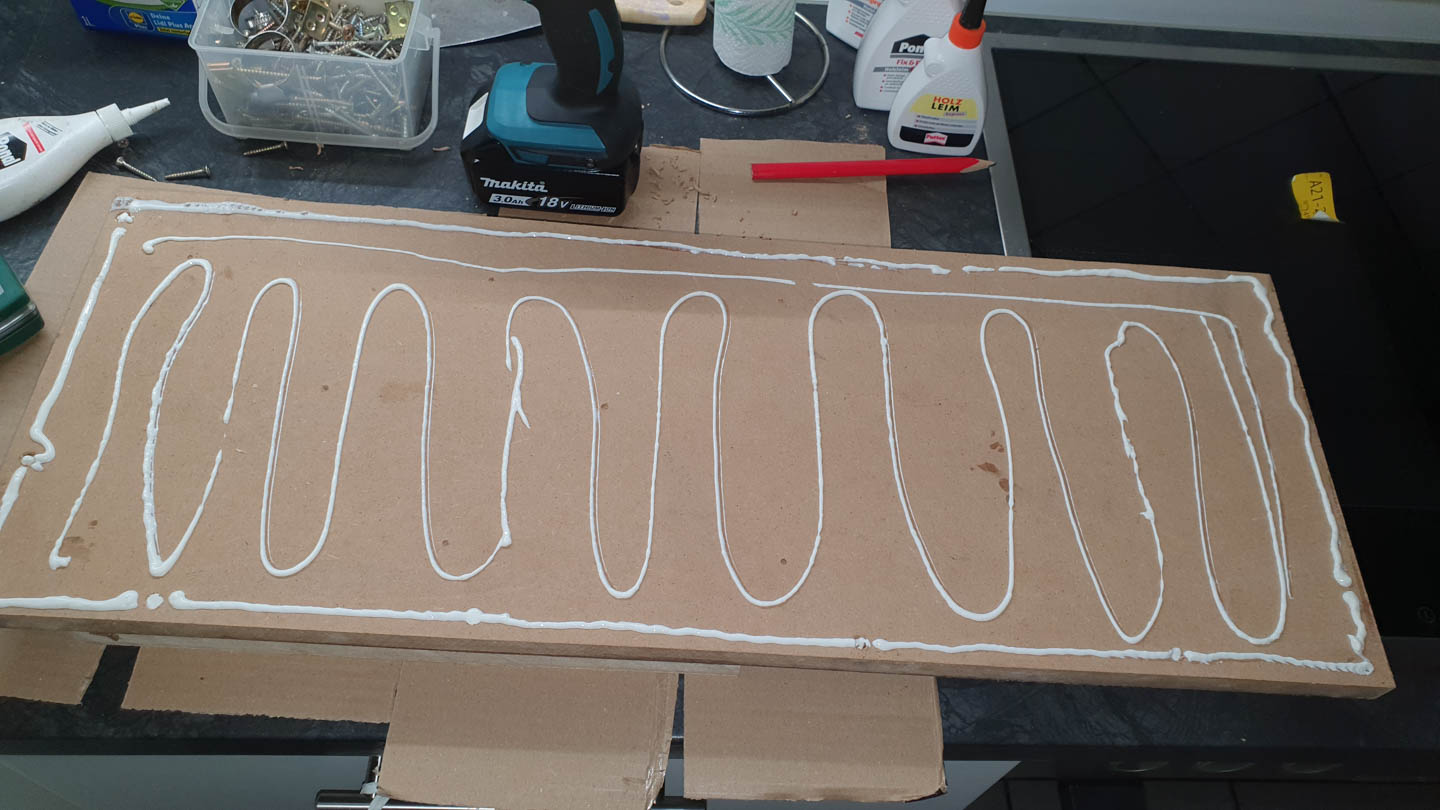

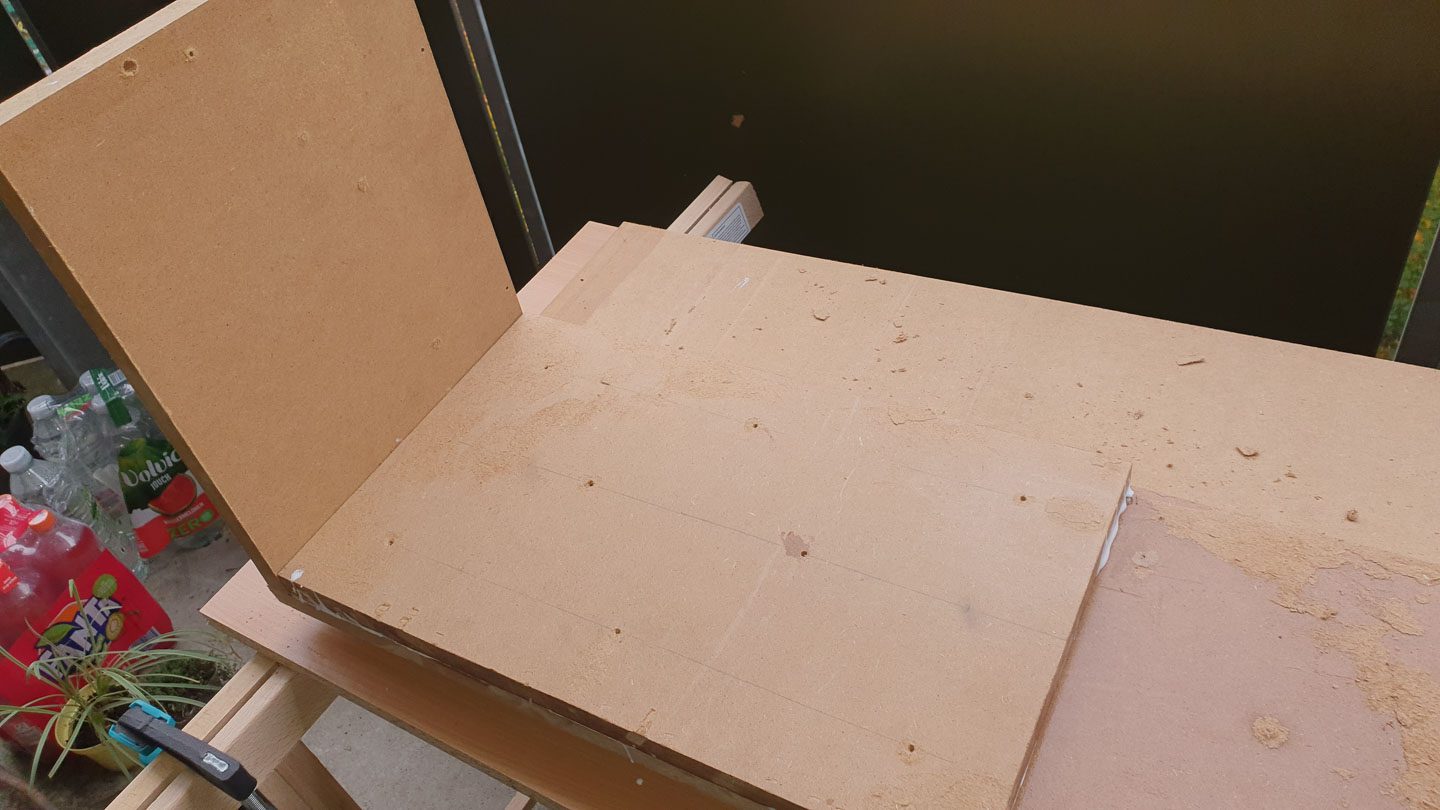

Beim Bau habe ich die Frontplatte doppelt gelegt, das Gehäuse verleimt und zusätzlich verschraubt. Innen wurden Rundverstrebungen eingesetzt, damit das Gehäuse stabil bleibt. Zusätzlich habe ich Noppenschaumstoff verwendet und sowohl das Bassreflexrohr als auch den Subwoofer sauber mit Dichtband abgedichtet.
Mehr zum Berechnen und Planen eines Subwoofer-Gehäuses findest du in meinem separaten Artikel:
Was hat bei der Auto-Soundanlage am meisten gebracht?
Der größte hörbare Unterschied kam durch die Kombination aus Frontsystem, Dämmung und Subwoofer. Nur neue Lautsprecher hätten den Klang verbessert, aber nicht diesen kräftigen Tiefbass erzeugt. Nur ein Subwoofer ohne vernünftige Frontlautsprecher hätte wiederum zwar gedrückt, aber kein rundes Klangbild ergeben.
- Türdämmung: weniger Klappern, saubererer Kickbass, stabilerer Klang
- Frontsystem: deutlich bessere Stimmen, Höhen und Details
- Subwoofer: echter Tiefbass und spürbarer Druck
- Endstufe: genug Leistung, damit der Subwoofer kontrolliert arbeitet
- Autoradio: bessere Einstellmöglichkeiten und saubere Anbindung der Endstufe
Vorteile und Nachteile meines Car-HiFi-Setups
| Vorteile | Nachteile |
|---|---|
| Deutlich mehr Bass und Schalldruck | Einbau kostet Zeit und etwas handwerkliches Geschick |
| Klarerer Klang durch bessere Frontlautsprecher | Subwoofer nimmt Platz im Kofferraum weg |
| Weniger Klappern durch Dämmung | Saubere Verkabelung ist Pflicht |
| Gute Erweiterbarkeit durch separates Autoradio und Endstufe | Falsch eingestellt kann der Bass schnell zu viel werden |
| Sehr viel Spaß bei basslastiger Musik | Nicht jeder Mitfahrer ist mit so viel Bass glücklich |
Für wen lohnt sich so eine Auto-Soundanlage?
Dieses Setup lohnt sich für dich, wenn du nicht nur etwas besseren Klang möchtest, sondern wirklich spürbaren Bass im Auto suchst. Besonders bei elektronischer Musik, Hip-Hop, Rock und basslastigen Tracks macht der Subwoofer einen riesigen Unterschied.
Wenn du dagegen nur etwas klarere Stimmen und weniger verzerrte Serienlautsprecher möchtest, reicht eventuell schon ein gutes Frontsystem mit Türdämmung. Der Subwoofer und die Monoblock-Endstufe sind vor allem dann sinnvoll, wenn du wirklich Tiefbass willst.
FAQ: Häufige Fragen zur Auto-Soundanlage mit Subwoofer
Brauche ich unbedingt eine Türdämmung?
Nein, zwingend ist sie nicht. Wenn du aber bessere Lautsprecher einbaust, ist eine Dämmung sehr empfehlenswert. Sie reduziert Klappern und sorgt dafür, dass die Lautsprecher sauberer spielen.
Reicht ein neues Autoradio für besseren Klang?
Ein neues Autoradio kann helfen, vor allem wenn es bessere Einstellmöglichkeiten und Vorverstärkerausgänge bietet. Den größten Klangsprung erreichst du aber erst in Kombination mit besseren Lautsprechern und Dämmung.
Ist ein Kondensator immer notwendig?
Nicht immer. Bei kleineren Anlagen ist er oft nicht nötig. Bei kräftigen Endstufen und sichtbaren Spannungsschwankungen kann ein Kondensator aber sinnvoll sein.
Kann man einen Subwoofer im Auto selbst bauen?
Ja, wenn man sauber plant und die passenden Maße sowie das richtige Volumen berücksichtigt. Wichtig sind ein stabiles Gehäuse, dichte Verbindungen und eine passende Abstimmung des Bassreflexrohrs.
Ist so viel Bass im Cabrio sinnvoll?
Das hängt vom eigenen Geschmack ab. In meinem Peugeot 307 CC ist der Bass sehr kräftig. Für mich passt es, aber Mitfahrer sind mit dieser Leistung schnell überfordert.
Fazit: Lohnt sich eine Ground Zero Auto-Soundanlage mit Subwoofer?
Für mich hat sich der Umbau definitiv gelohnt. Die Kombination aus Ground Zero Lautsprechern, kräftiger Monoblock-Endstufe, Ground Zero Subwoofer, Pioneer Autoradio, Dämmung und selbst gebautem Bassreflexgehäuse hat den Klang im Auto massiv verbessert.
Der Sound ist klarer, der Bass ist deutlich kräftiger und die Anlage macht genau das, was ich wollte: Musik im Auto nicht nur hörbar, sondern spürbar machen. Gleichzeitig hat der Umbau gezeigt, dass nicht nur die teuren Hauptkomponenten wichtig sind. Dämmung, Verkabelung, Stromversorgung und Gehäusebau entscheiden am Ende stark darüber, wie gut die Anlage wirklich klingt.
