Subwoofer-Gehäuse berechnen mit der Bassformel – jetzt online & kostenlos

Subwoofer-Gehäuse berechnen mit der Bassformel – jetzt online & kostenlos

*In diesem Artikel sind Partner-Links enthalten. Durch einen Klick darauf gelangst du direkt zum Anbieter. Solltest du dich dort für einen Kauf entscheiden, erhalte ich ei­ne kleine Provision. Danke für deine Unterstützung! Angebote sind immer nur gültig zum Zeitpunkt der Veröffentlichung des Artikels. Preise können sich ändern. Bitte überprüfe den aktuellen Preis auf der Website des Links.

Wenn du satten und klaren Bass aus deinen Lautsprechern herausholen möchtest, öffnet sich dir eine faszinierende Welt. Dabei spielen die Größe des Gehäuses und die Frequenzeigenschaften deines Basschassis eine entscheidende Rolle. Zwar liefern Hersteller wichtige Daten zu ihren Basschassis, doch diese technischen Angaben wirken oft wie unverständliche Hieroglyphen.

Keine Sorge – mit meinem Bassformel Online-Rechner kannst du dieses Rätsel ganz einfach lösen. Das praktische Tool basiert auf der bewährten Bassformel von Frank, einem ausgewiesenen Experten im Lautsprecherbau. Sein erklärendes Video findest du direkt auf meiner Website.

Tauche ein in die Welt des Basses und optimiere dein Lautsprecher-Gehäuse für ein Klangerlebnis, das keine Wünsche offenlässt. Nutze den Bass-Rechner, um das volle Potenzial deiner Lautsprecher zu entfalten – für kraftvollen, klaren Sound, der begeistert.

Der Bassformel online Rechner für geschlossene & Bassreflex Lautsprechergehäuse

Für geschlossene Lautsprechergehäuse wird meist eine Güte (Q-Faktor) von etwa 0,7 empfohlen. Diese sorgt für präzise Basskontrolle und einen sauberen, gut definierten Klang.

Bei Bassreflex-Gehäusen liegt die empfohlene Güte dagegen zwischen 0,55 und 0,6. Durch ihr spezielles Design bieten sie eine höhere Effizienz und eine erweiterte Basswiedergabe. Ein etwas niedrigerer Q-Faktor sorgt hier für einen tieferen, kraftvolleren Bass.

Die Wahl des optimalen Q-Faktors hängt von deinen individuellen Klangvorlieben und dem Lautsprecherdesign ab. Geschlossene Gehäuse punkten mit Präzision, Bassreflex-Gehäuse begeistern durch voluminösen Sound. Passe den Q-Faktor gezielt an, um deinen perfekten Bass zu erzielen.

Vas (L / Datenblatt):

Vb (Liter Wunschgehäuse):

Qts (Datenblatt):

Fs (Hz / Datenblatt):

Optional kannst du hier die Maße deines Wunschgehäuses eingeben. B/T/H dieser Wert wird dann ausgerechnet und als Vb (Liter Wunschgehäuse) Wert im Formular genutzt.

Breite (mm):

Tiefe (mm):

Höhe (mm):

Video geschlossenes Gehäuse berechnen
Video Bassreflexgehäuse berechnen

Die Bassformel und was du dafür brauchst

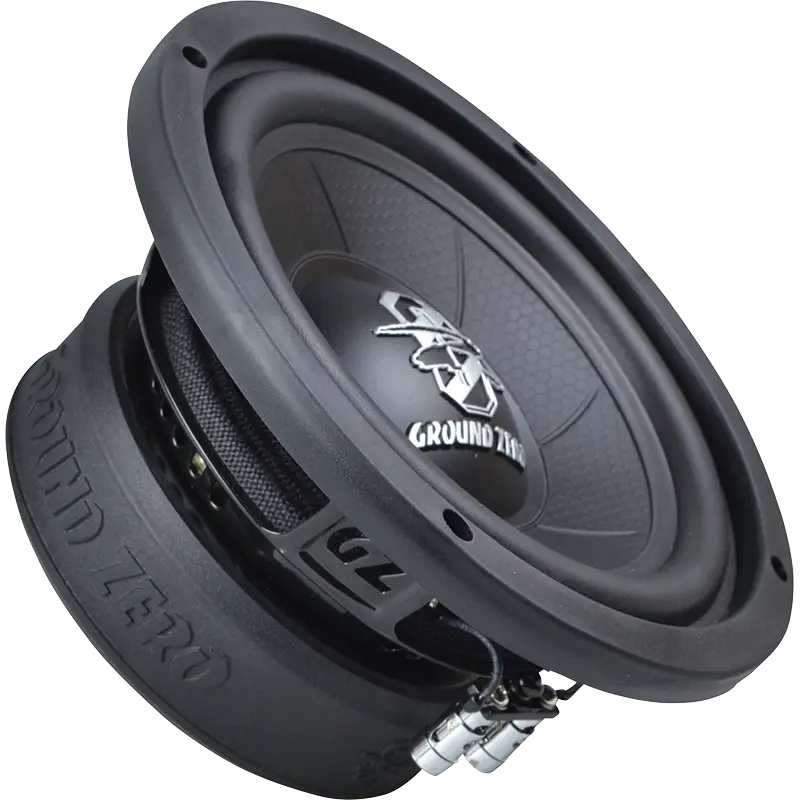

Bassformel Ground Zero GZIW 165

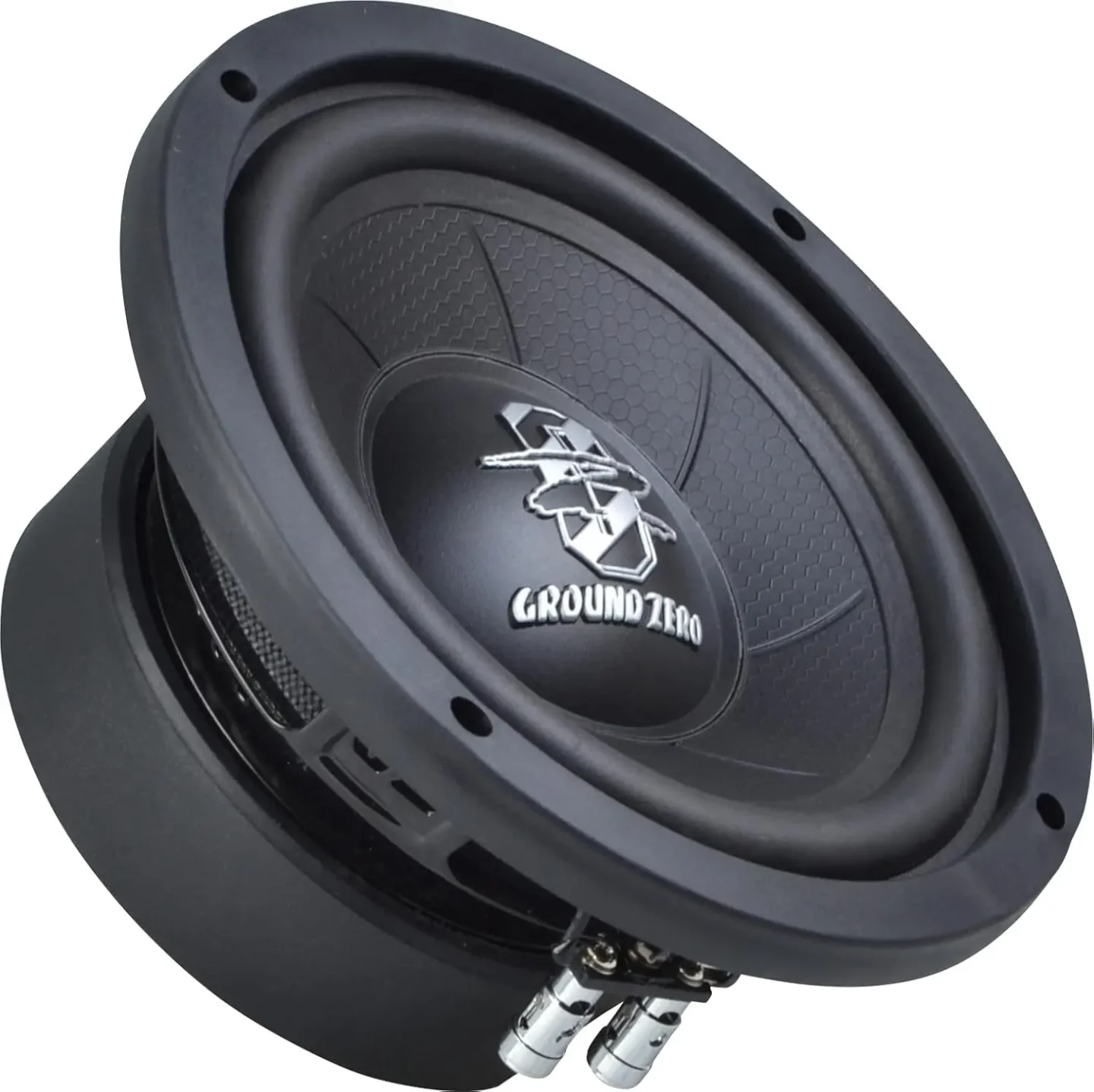

In meinem Beispiel nehme ich das Bass Chassi von Ground Zero das Modell GZIW 165. Dieser Bass hat folgende technische Daten:

Technische Daten: Ground Zero GZIW 165

Modell / ModelGZIW 165
Schwingspule Ø / Voice Coil Ø38 mm / 1.5″
Impedanz / Impedance4 Ohm / Ohms
Re3.6 Ohm / Ohms
Fs41 Hz
Qms10.70
Qes0.43
Qts0.41
Vas9.1 L / 0.32 cu.ft.
Le1.59 mH
Mms40.4 gr
BL9.46
Xmax10 mm / 0.39″
Wirkungsgrad / Efficiency (SPL 1w/1m)85.5 dB
Belastbarkeit (RMS) / Power handling (RMS)100 Watt / Watts
Empfohlene Verstärkerleistung / Recommended Amplifier Power60 – 150 Watt / Watts
Außendurchmesser / Outer Diameter168 mm / 6.6″
Einbaudurchmesser / Mounting Cut Out147 mm / 5.79″
Einbautiefe / Mounting Depth79 mm / 3.11″

Die Bassformel lautet: Bassfaktor = Wurzel aus (Vas/Vb + 1)

  • Vas: Vas ist eine definierte Kenngröße, die beschreibt, wie stark die Membran (inklusive Sicke und Zentrierspinne) eines Lautsprechers nach einer Auslenkung in ihre Ausgangsposition zurückkehrt. Praktisch stellt Vas das virtuelle Luftvolumen dar, das die Luft hinter der Membran komprimiert und dadurch einen Gegendruck erzeugt – vergleichbar mit der mechanischen Rückstellkraft der Lautsprechereinspannung.
  • Vb: Für dein Projekt mit einer 10-Liter-Box für einen Regallautsprecher mit tiefem Bass ist das Gehäusevolumen essenziell. Berechne es genau anhand der Innenmaße: Breite, Tiefe und Höhe (B x T x H). Beispiel: Innenmaße von ca. 180 x 190 x 290 mm ergeben ein Volumen von etwa 9,92 Litern (ohne Materialstärke).

Ergebnis: Die wichtige Kennzahl für die optimale Abstimmung deines 10-Liter-Gehäuses errechnet sich aus der Wurzel von (9,1/10 + 1) und beträgt 1,382. Dieser Wert hilft dir, das Lautsprechergehäuse perfekt auf deinen Lautsprecher abzustimmen und sorgt für einen beeindruckend klaren, tiefen Bass. Den Vas-Wert findest du im technischen Datenblatt deines Lautsprechers.

Die Qtc Formel lautet: Bassfaktor x Qts

  • Qts: Qts beschreibt die Gesamtgüte eines Lautsprecher-Treibers und wird aus den mechanischen und elektrischen Gütewerten berechnet. Die Formel lautet: Qts = (Qms × Qes) / (Qms + Qes).
  • Qms misst die mechanische Güte des Treibers und gibt an, wie viel Energie durch die mechanische Aufhängung (Sicke und Zentrierspinne) verloren geht.

Für die Auslegung eines geschlossenen Lautsprechergehäuses ist ein Qtc-Wert von etwa 0,7 optimal. Den Qts-Wert findest du im Datenblatt deines Lautsprechers.

Ergebnis Qtc: Wenn du den Qts-Wert aus dem Datenblatt mit 0,41 multiplizierst, erhältst du den Qtc-Wert, der in deinem Fall 0,56 beträgt. Dieser Wert gibt wichtige Hinweise auf die Abstimmung und Klangcharakteristik deines Lautsprechersystems.

Partnerlink*

Die Hz (fc) Formel lautet: Bassfaktor x Fs

  • Fs: Der Fs-Parameter ist entscheidend für den unteren Frequenzbereich deines Lautsprechers. Er kennzeichnet die Resonanzfrequenz, ab der der Frequenzgang beginnt abzufallen. Besonders wichtig ist dieser Wert für Tieftöner und Subwoofer, da sie Frequenzen in der Nähe oder unterhalb dieser Resonanzfrequenz wiedergeben sollen.

Mit dem Fs-Wert aus dem Lautsprecher-Datenblatt kannst du jetzt selbst berechnen, wie tief dein Bass-Chassis im Hertz-Bereich spielt.

Ergebnis Fc: Multipliziere 1,382 mit dem Fs-Wert aus deinem Datenblatt – so erhältst du die optimale Abstimmfrequenz deines Gehäuses. In deinem Beispiel liegt diese bei 56,66 Hz. Dieser Wert ist essenziell für die perfekte Bassabstimmung deines Lautsprechersystems.

Ratgeber: Der Bau eines Subwoofers – Technisches Know-how

Ratgeber: Der Bau eines Subwoofers – Technisches Know-how​

Wenn du deinen eigenen Subwoofer bauen möchtest, um kraftvollen und klaren Bass in dein Audio-Setup zu integrieren, erwartet dich ein spannendes und lohnendes DIY-Projekt. Mit dem richtigen technischen Know-how und einer systematischen Vorgehensweise kannst du einen hochwertigen Subwoofer realisieren, der deine Klangansprüche erfüllt.

Schritt 1: Planung und Design

Eine sorgfältige Planung ist das Fundament für einen erfolgreichen Subwoofer-Bau. Achte besonders auf folgende Punkte:

  1. Zielgröße des Subwoofers: Die Größe beeinflusst maßgeblich den Bassdruck und das Klangvolumen. Kleinere Gehäuse sind platzsparend, größere ermöglichen tiefere Basswiedergabe.

  2. Frequenzbereich: Definiere, welchen Bassbereich dein Subwoofer abdecken soll – je nach Musikrichtung oder Anwendung variieren die Anforderungen.

  3. Treiberwahl: Wähle einen hochwertigen Subwoofer-Treiber aus, der optimal zu deinen Anforderungen passt und die gewünschten Frequenzen sauber reproduziert.

  4. Gehäusetyp: Entscheide dich für ein geschlossenes, Bassreflex- oder Bandpass-Gehäuse. Jeder Typ hat spezifische klangliche Vorteile und Bauanforderungen.

Schritt 2: Auswahl des Subwoofer-Treibers

Der Subwoofer-Treiber ist das Herzstück deines Systems. Achte auf folgende technische Parameter:

  • Leistung: Der Treiber muss die nötige Belastbarkeit haben, um verzerrungsfreien Bass bei hoher Lautstärke zu liefern.

  • Resonanzfrequenz (Fs): Diese Frequenz ist entscheidend für die Abstimmung des Gehäuses und bestimmt die Basswiedergabe.

  • Qts-Wert: Er beschreibt die Gesamtgüte des Treibers und beeinflusst die Klangcharakteristik in Verbindung mit dem Gehäusetyp.

  • Wirkungsgrad (SPL): Gibt an, wie laut der Treiber bei einer bestimmten Leistung spielt – ein hoher Wirkungsgrad sorgt für mehr Lautstärke bei weniger Leistung.

Schritt 3: Berechnung und Bau des Gehäuses

Die exakte Berechnung des Gehäusevolumens und der Abmessungen ist essenziell. Je nach Gehäusetyp (geschlossen, Bassreflex, Bandpass) variiert die Berechnung, wobei insbesondere der Fs-Wert deines Treibers für die optimale Abstimmung berücksichtigt werden muss. Eine präzise Gehäuseberechnung sichert dir einen kraftvollen, definierten Bass ohne Verzerrungen.

Schritt 4: Materialien und Werkzeuge

Für den Bau benötigst du qualitativ hochwertige Materialien und das passende Werkzeug:

  • MDF-Platten (mindestens 18 mm stark) für stabile und resonanzarme Gehäusewände

  • Schrauben, Holzleim und Dichtungsmaterial für luftdichte Verbindungen

  • Sägen, Bohrer und Schleifpapier für präzises Arbeiten

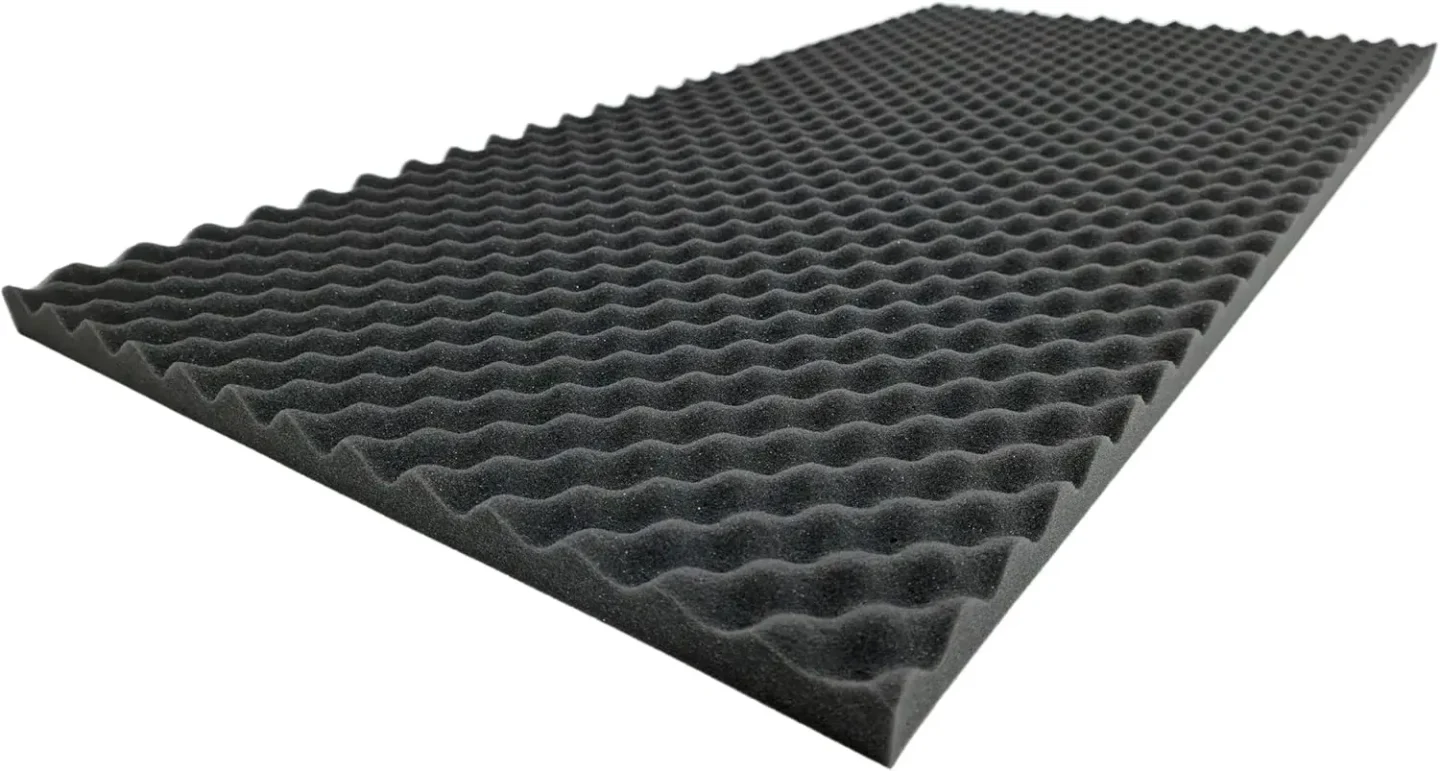

  • Optional Dämmmaterial für Gehäuseinnenraum, um stehende Wellen zu minimieren


Mit dieser klaren Schritt-für-Schritt-Anleitung bist du bestens vorbereitet, deinen eigenen Subwoofer mit sattem, präzisem Bass zu bauen – perfekt abgestimmt auf deine individuellen Klangwünsche.

Häufig gestellte Fragen (FAQ) zum Subwoofer-Bau

Der Bau eines eigenen Subwoofers kann eine technische Herausforderung darstellen, insbesondere wenn du keine Erfahrung im Umgang mit Elektronik, Schaltungen und Lautsprechern hast. Die Schwierigkeit hängt jedoch von verschiedenen Faktoren ab:

  1. Technisches Wissen: Wenn du bereits Erfahrung im DIY-Bereich oder im Lautsprecherbau hast und über grundlegende Kenntnisse in Elektronik und Akustik verfügst, wird der Bau eines Subwoofers für dich wahrscheinlich weniger schwer sein.

  2. Design und Planung: Ein großer Teil des Erfolgs beim Subwoofer-Bau hängt von einer sorgfältigen Planung und einem guten Design ab. Dies erfordert das Verständnis von Lautsprecherparametern, Gehäusetypen und Abstimmung.

  3. Werkzeuge und Ressourcen: Du benötigst Zugang zu Werkzeugen wie Kreissägen, Bohrern, Schraubenziehern und möglicherweise Lötgeräten. Es ist wichtig, über die notwendigen Ressourcen zu verfügen.

  4. Zeitaufwand: Der Bau eines Subwoofers kann Zeit in Anspruch nehmen, insbesondere wenn du ihn von Grund auf neu entwickelst und anpasst.

  5. Fehlerkorrektur: Wenn du Fehler beim Bau machst, kann dies die Leistung des Subwoofers beeinträchtigen. Du musst möglicherweise Anpassungen vornehmen und Fehler beheben.

Wenn du neu im Lautsprecherbau bist oder unsicher bist, ist es ratsam, vorher umfassend zu recherchieren und vielleicht mit einfacheren Projekten zu beginnen, bevor du dich an einen Subwoofer wagst. Es kann auch hilfreich sein, Unterstützung von erfahrenen Bastlern oder Fachleuten zu suchen, um sicherzustellen, dass dein Projekt erfolgreich verläuft. Mit ausreichend Vorbereitung und Engagement ist der Bau eines eigenen Subwoofers jedoch durchaus machbar.

Für den Bau eines Subwoofers benötigst du mehrere wesentliche Komponenten und Materialien. Hier ist eine Liste der grundlegenden Teile, die du benötigst:

  1. Subwoofer-Treiber: Der Subwoofer-Treiber ist der Lautsprecher selbst, der für die Erzeugung des Bassklangs verantwortlich ist. Wähle einen Treiber aus, der zu deinen klanglichen Anforderungen und dem gewünschten Gehäusetyp passt.

  2. Gehäuse: Das Gehäuse ist der Rahmen, der den Subwoofer-Treiber enthält und den Klang verstärkt. Es gibt verschiedene Gehäusetypen, darunter geschlossene, Bassreflex- und Bandpass-Gehäuse. Die Wahl hängt von deinen Klangzielen und räumlichen Gegebenheiten ab.

  3. Verstärker: Ein Verstärker ist notwendig, um den Subwoofer-Treiber mit ausreichender Leistung zu versorgen. Stelle sicher, dass die Verstärkerleistung zu den technischen Daten des Treibers passt.

  4. Audio-Kabel: Du benötigst Kabel, um den Verstärker mit dem Subwoofer zu verbinden. Verwende hochwertige Kabel, um Signalverluste zu minimieren.

  5. Dichtungsmaterial: Um Gehäuse und Anschlüsse abzudichten und Vibrationen zu reduzieren, benötigst du Dichtungsmaterialien wie Schaumstoff oder Dichtungsbänder.

  6. Schrauben und Befestigungsmaterial: Zum Zusammenbau des Gehäuses benötigst du Schrauben und Befestigungsmaterial.

  7. MDF- oder Holzplatten: Die Gehäusewände werden aus Materialien wie MDF (Mitteldichte Faserplatte) oder Holz hergestellt. Diese Materialien sind stabil und akustisch geeignet.

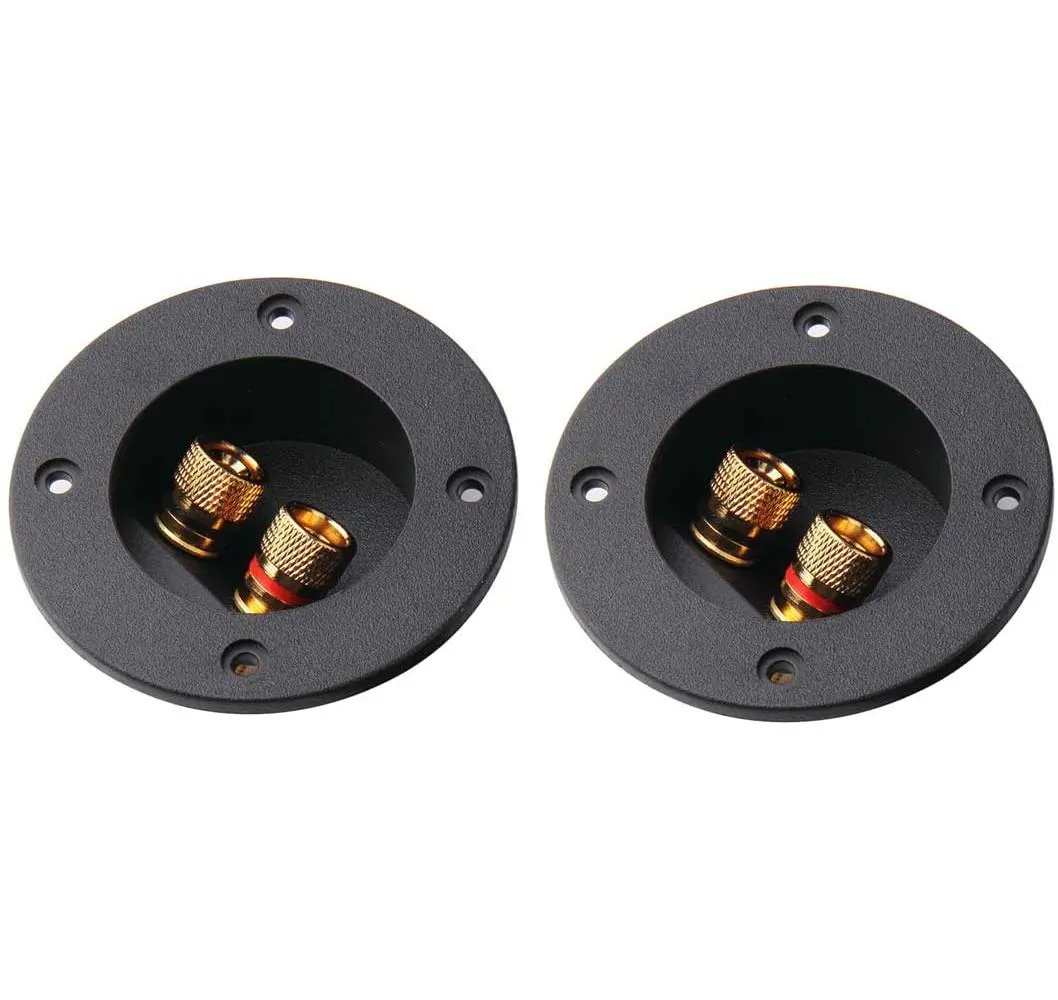

  8. Lautsprecherterminal oder Anschlussplatte: Ein Lautsprecherterminal oder eine Anschlussplatte erleichtert den Anschluss von Kabeln und Verbindungen.

  9. Dämmmaterial (optional): Du kannst Dämmmaterial wie Polyfill verwenden, um den Klang im Gehäuse zu optimieren.

  10. Werkzeuge: Du benötigst Werkzeuge wie eine Kreissäge, Bohrer, Schraubenzieher, Schleifmaschine und Lötgeräte (falls erforderlich).

  11. Bauanleitung: Es ist ratsam, eine Bauanleitung oder zumindest technische Daten für den Subwoofer-Treiber zu haben, um die Abmessungen und Abstimmungen korrekt festzulegen.

Stelle sicher, dass du die richtigen Komponenten und Materialien entsprechend deinen Design- und Klangzielen auswählst. Die Qualität der Komponenten und die Sorgfalt beim Zusammenbau sind entscheidend für die Leistung deines selbstgebauten Subwoofers.

Die Auswahl des richtigen Subwoofer-Treibers ist entscheidend für die Leistung und die Klangqualität deines Subwoofers. Hier sind einige wichtige Schritte, um den passenden Treiber auszuwählen:

1. Definiere deine Anforderungen:

  • Überlege, für welchen Zweck der Subwoofer verwendet wird. Ist es für Heimkino, HiFi-Musikwiedergabe, Auto-Audio oder professionelle Beschallung?
  • Bestimme den gewünschten Frequenzbereich und den Schalldruckpegel (SPL), den der Subwoofer erreichen soll.

2. Budget festlegen:

  • Setze ein Budget für den Subwoofer-Treiber. Hochwertige Treiber können teuer sein, aber es gibt auch preisgünstige Optionen.

3. Technische Daten überprüfen:

  • Schaue dir die technischen Daten des Subwoofer-Treibers an, die normalerweise im Datenblatt oder online verfügbar sind. Beachte insbesondere folgende Parameter:
    • Leistung (RMS und Spitze): Stelle sicher, dass die Leistung des Treibers zu deinem Verstärker passt.
    • Resonanzfrequenz (Fs): Diese Frequenz beeinflusst die Bassabstimmung und den unteren Frequenzbereich des Subwoofers.
    • Gesamtgüte (Qts): Dieser Wert beeinflusst die Gesamtgüte des Treibers und die Abstimmung des Gehäuses.
    • Wirkungsgrad (SPL): Er gibt an, wie laut der Subwoofer bei einer bestimmten Leistung sein kann.
    • Membrandurchmesser: Ein größerer Membrandurchmesser kann mehr Luft bewegen und daher mehr Bass erzeugen.

4. Gehäusetyp berücksichtigen:

  • Denke darüber nach, in welchem Gehäusetyp du den Subwoofer verwenden möchtest (geschlossen, Bassreflex, Bandpass). Der Treiber muss zum gewählten Gehäuse passen.

5. Marken und Modelle vergleichen:

  • Vergleiche verschiedene Marken und Modelle von Subwoofer-Treibern. Lies Rezensionen und Bewertungen von anderen Nutzern, um mehr über die Leistung und Zuverlässigkeit zu erfahren.

6. Klangtest (wenn möglich):

  • Wenn es möglich ist, höre dir Subwoofer-Treiber in Aktion an, um herauszufinden, ob sie deinen klanglichen Vorlieben entsprechen.

7. Beratung einholen:

  • Falls du unsicher bist oder zusätzliche Unterstützung benötigst, frage in Fachgeschäften oder bei Audio-Experten nach Empfehlungen.

Die Auswahl des richtigen Subwoofer-Treibers erfordert sorgfältige Überlegungen und Recherche. Wenn du die technischen Daten verstehst und deine Anforderungen klar definiert hast, kannst du einen Treiber auswählen, der optimal zu deinem Subwoofer-Projekt passt.

Finde SPL Tieftöner hier auf ebay*

Die Wahl des richtigen Gehäuses für deinen Subwoofer beeinflusst maßgeblich seine Leistung und den Klang. Es gibt verschiedene Gehäusetypen zur Auswahl, und die Entscheidung hängt von deinen klanglichen Zielen und den räumlichen Gegebenheiten ab. Hier sind die gängigsten Gehäusetypen und deren Vor- und Nachteile:

  1. Geschlossenes Gehäuse (Sealed Box):

    • Vorteile:
      • Präziser Bass mit guter Kontrolle.
      • Kompaktes Design und einfache Konstruktion.
      • Weniger Raumakustik-Empfindlichkeit.
    • Nachteile:
      • Weniger maximaler Schalldruckpegel (SPL).
      • Benötigt mehr Leistung für tiefen Bass.
  2. Bassreflex-Gehäuse (Ported Box):

    • Vorteile:
      • Tieferer Bass und höherer maximaler Schalldruckpegel (SPL).
      • Effiziente Nutzung der Verstärkerleistung.
    • Nachteile:
      • Größeres Gehäuse.
      • Mögliche Portgeräusche, wenn nicht gut gestaltet.
  3. Bandpass-Gehäuse:

    • Vorteile:
      • Sehr tiefer Bass und hoher maximaler SPL.
      • Begrenzter Einfluss von Raumakustik.
    • Nachteile:
      • Komplexere Konstruktion.
      • Schwer zu optimieren und erfordert genaue Berechnungen.
  4. Horn-Gehäuse:

    • Vorteile:
      • Sehr effizient und hoher SPL.
      • Gute Klangqualität bei niedriger Leistung.
    • Nachteile:
      • Größere Gehäuse mit komplexer Konstruktion.
      • Weniger Kontrolle über den Bass bei niedrigen Lautstärken.

Die Wahl des Gehäusetyps sollte von deinen persönlichen Vorlieben und den klanglichen Anforderungen abhängen. Ein geschlossenes Gehäuse ist eine gute Wahl, wenn du präzisen und kontrollierten Bass wünschst, während ein Bassreflex-Gehäuse mehr Lautstärke und Tiefbass bieten kann. Bandpass- und Horn-Gehäuse sind leistungsfähiger, erfordern jedoch mehr Aufwand bei der Konstruktion und Abstimmung.

Berücksichtige auch den verfügbaren Platz und die Raumakustik in deinem Hörraum. Manchmal ist ein kompakteres Gehäuse die praktischere Wahl, während in anderen Fällen ein größeres Gehäuse erforderlich ist, um die gewünschte Bassleistung zu erzielen. Beachte die technischen Daten des Subwoofers und nutze gegebenenfalls Software zur Berechnung der optimalen Gehäuseabmessungen für deine Anforderungen.

Die richtige Abstimmung deines Subwoofers ist entscheidend, um die gewünschte Bassleistung und Klangqualität zu erzielen. Hier sind die Schritte, um deinen Subwoofer richtig abzustimmen:

1. Plaziere den Subwoofer optimal:

  • Stelle den Subwoofer an einem geeigneten Ort im Raum auf, um störende Raummoden zu minimieren und die Bassverteilung zu verbessern. Experimentiere mit verschiedenen Positionen, um den besten Klang zu finden.

2. Verbinde den Subwoofer mit deinem Verstärker:

  • Verwende hochwertige Audio-Kabel, um den Subwoofer mit dem Verstärker oder der AV-Steuerungseinheit zu verbinden. Stelle sicher, dass die Verkabelung korrekt und fest ist.

3. Einstellungen am Verstärker vornehmen:

  • Gehe in das Menü oder die Einstellungen deines Verstärkers oder AV-Receivers. Dort findest du normalerweise Optionen für die Konfiguration des Subwoofers.

4. Pegel (Lautstärke) einstellen:

  • Passe den Pegel des Subwoofers so an, dass er gut zu den Hauptlautsprechern passt. Starte mit einem mittleren Pegel und erhöhe oder verringere ihn je nach Bedarf.

5. Trennfrequenz (Crossover) einstellen:

  • Stelle die Trennfrequenz (Crossover) ein, die angibt, bei welcher Frequenz der Subwoofer den Bass übernimmt. Dies hängt von deinen Hauptlautsprechern und den Raumakustik-Eigenschaften ab. Eine typische Einstellung liegt zwischen 80 Hz und 120 Hz.

6. Phaseneinstellung überprüfen:

  • Die Phaseneinstellung bestimmt, ob der Subwoofer in Phase (0°) oder gegenphasig (180°) zu den Hauptlautsprechern arbeitet. Experimentiere mit beiden Einstellungen und wähle die, die den besten Klang bietet.

7. Raumkorrektur verwenden (falls verfügbar):

  • Moderne AV-Receiver und Subwoofer können Raumkorrekturfunktionen bieten. Diese analysieren die Raumakustik und passen die Einstellungen automatisch an. Nutze diese Funktion, um den Bass weiter zu optimieren.

8. Hörtests durchführen:

  • Höre dir Musik oder Filme an und achte auf den Bass. Überprüfe, ob der Subwoofer sauber und kraftvoll klingt, ohne zu überbetonen oder zu dröhnen.

9. Feinabstimmung vornehmen:

  • Falls notwendig, führe weitere Feinabstimmungen durch, indem du die Pegel, die Trennfrequenz und die Phaseneinstellung anpasst. Mache kleine Änderungen und teste den Klang erneut.

10. Wiederholte Anpassungen:

  • Bass kann empfindlich auf Raumakustik und Platzierung reagieren. Es kann sein, dass du die Einstellungen später erneut überprüfen und anpassen musst, insbesondere wenn sich Möbel oder die Raumgestaltung ändern.

Die richtige Abstimmung erfordert Zeit und Geduld. Es ist wichtig, verschiedene Einstellungen auszuprobieren und auf dein eigenes Hörerlebnis zu achten. Wenn möglich, nutze auch Audio-Messgeräte oder Raumkorrektursoftware, um den Klang objektiv zu analysieren und zu optimieren.

Ja, beim Bau eines Subwoofers benötigst du bestimmte Werkzeuge, um die Konstruktion und Montage erfolgreich durchführen zu können. Hier ist eine Liste der grundlegenden Werkzeuge, die für das Subwoofer-Projekt benötigt werden:

  1. Kreissäge: Eine Kreissäge wird verwendet, um präzise Schnitte in Holz oder MDF-Platten für das Gehäuse zu machen. Sie ist ein unverzichtbares Werkzeug.

  2. Bohrmaschine: Du benötigst eine Bohrmaschine, um Löcher für Schrauben, Lautsprecherterminals und andere Befestigungen zu bohren.

  3. Schraubenzieher: Verschiedene Schraubendreher sind notwendig, um Schrauben und Befestigungen zu montieren.

  4. Schleifmaschine: Eine Schleifmaschine oder Schleifpapier wird verwendet, um Kanten zu glätten und Oberflächen vorzubereiten.

  5. Lötgerät* (falls erforderlich): Wenn du elektrische Komponenten löten musst, benötigst du ein Lötgerät und Lötzinn.

  6. Maßband und Lineal: Diese Werkzeuge helfen dir, genaue Messungen durchzuführen und Schnitte richtig zu positionieren.

  7. Zollstock oder Winkelmesser: Ein Zollstock oder Winkelmesser hilft dir, Winkel und Abstände genau zu messen und zu überprüfen.

  8. Handschuhe und Schutzbrille: Trage Handschuhe und eine Schutzbrille, um dich vor Holzspänen und Schmutz zu schützen.

  9. Spannzwinge: Spannzwangen sind hilfreich, um Teile während des Klebens oder Schraubens sicher zu fixieren.

  10. Stichsäge (optional): Eine Stichsäge kann bei komplexeren Gehäuseformen oder gebogenen Schnitten hilfreich sein.

  11. Bleistift und Markierungen: Verwende Bleistift und Markierungen, um Schnittlinien und Montagepositionen zu kennzeichnen.

  12. Schrauben, Nägel und Dübel: Du benötigst verschiedene Arten von Befestigungsmaterialien, um das Gehäuse zusammenzusetzen.

  13. Dichtungsmaterial: Um das Gehäuse abzudichten und Vibrationen zu minimieren, benötigst du Dichtungsmaterialien wie Schaumstoff oder Dichtungsbänder.

  14. Crimpzange* (falls erforderlich): Falls du elektrische Kabel crimpst, ist eine Crimpzange notwendig.

  15. Akkuschrauber (optional): Ein Akkuschrauber kann die Arbeit erleichtern, insbesondere beim Verschrauben von vielen Teilen.

Stelle sicher, dass du über die erforderlichen Werkzeuge verfügst, bevor du mit dem Subwoofer-Bau beginnst. Die richtige Ausrüstung ist entscheidend, um präzise Schnitte und Montagen durchzuführen und ein erfolgreiches Projekt zu gewährleisten.

Um sicherzustellen, dass dein selbstgebauter Subwoofer gut klingt, sind sorgfältige Planung, präzise Konstruktion und eine gründliche Abstimmung entscheidend. Hier sind einige Schritte und Tipps, um die Klangqualität deines Subwoofers zu optimieren:

1. Sorgfältige Planung:

  • Beginne mit einer sorgfältigen Planung, einschließlich der Auswahl des richtigen Subwoofer-Treibers, des Gehäusetyps und der Abmessungen. Berücksichtige deine klanglichen Ziele und den Raum, in dem der Subwoofer verwendet wird.

2. Hochwertige Komponenten:

  • Verwende hochwertige Subwoofer-Treiber, Verstärker und Baustoffe. Mindere Qualität kann die Klangqualität beeinträchtigen.

3. Präzise Konstruktion:

  • Achte darauf, dass das Gehäuse präzise und stabil gebaut ist. Ungenauigkeiten können zu Klangverzerrungen führen.

4. Dichtung und Dämmung:

  • Verwende Dichtungsmaterialien, um das Gehäuse und Anschlüsse abzudichten und Vibrationen zu minimieren. Dämmmaterial wie Polyfill kann den Klang verbessern.

5. Richtige Abstimmung:

  • Stelle die richtige Abstimmung des Subwoofers sicher. Dies beinhaltet die Einstellung der Trennfrequenz, des Phasenwinkels und des Pegels. Experimentiere mit diesen Einstellungen, um den besten Klang zu finden.

6. Raumakustik berücksichtigen:

  • Raumakustik kann einen erheblichen Einfluss auf den Klang haben. Positioniere den Subwoofer sorgfältig im Raum und erwäge akustische Behandlungen, um unerwünschte Reflexionen zu minimieren.

7. Hörtests durchführen:

  • Höre verschiedene Musikgenres und Filme, um den Klang deines Subwoofers zu überprüfen. Achte auf Bassklarheit, Präzision und den Übergang zu den Hauptlautsprechern.

8. Messungen und Raumkorrektur:

  • Nutze Audio-Messgeräte wie ein Messmikrofon und Raumkorrektursoftware, um den Klang objektiv zu analysieren und anzupassen. Moderne AV-Receiver bieten oft Raumkorrekturfunktionen.

9. Geduld und Feinabstimmung:

  • Feinabstimmung erfordert Geduld. Kleine Änderungen in den Einstellungen können große Unterschiede im Klang bewirken. Nimm dir Zeit für Feinabstimmungen und Hörtests.

10. Ratschläge und Feedback einholen: – Falls möglich, frage erfahrene Audiophile oder Audioexperten nach Ratschlägen und Feedback. Fremde Meinungen können hilfreich sein.

11. Messergebnisse dokumentieren: – Dokumentiere deine Einstellungen und Messergebnisse. Dies ermöglicht es dir, bei Bedarf Anpassungen vorzunehmen oder Probleme zu identifizieren.

Indem du diese Schritte befolgst und kontinuierlich an der Feinabstimmung deines Subwoofers arbeitest, kannst du sicherstellen, dass er gut klingt und eine hochwertige Basswiedergabe bietet. Beachte, dass die Klangqualität auch von der Raumakustik abhängt, daher kann es erforderlich sein, zusätzliche akustische Maßnahmen zu ergreifen, um optimale Ergebnisse zu erzielen.

Ja, beim Bau eines Subwoofers gibt es einige rechtliche Aspekte zu beachten, insbesondere wenn du beabsichtigst, ihn in einer öffentlichen Umgebung zu betreiben oder bestimmte Sicherheits- und Lärmschutzvorschriften einzuhalten. Hier sind einige wichtige rechtliche Aspekte:

  1. Lärmschutzvorschriften: In den meisten Ländern gibt es Lärmschutzvorschriften, die die maximale Lautstärke von Audioanlagen in Wohngebieten und öffentlichen Orten regeln. Stelle sicher, dass dein Subwoofer die örtlichen Lärmschutzbestimmungen einhält, um mögliche Bußgelder oder Störungsklagen zu vermeiden.

  2. Elektrische Sicherheit: Wenn du den Subwoofer selbst baust oder elektrische Komponenten installierst, solltest du sicherstellen, dass die Elektroinstallation den örtlichen Elektrosicherheitsvorschriften entspricht. Dies kann den Anschluss an eine geerdete Steckdose und die Verwendung von zertifizierten elektrischen Komponenten einschließen.

  3. Produkthaftung: Wenn du deinen selbstgebauten Subwoofer in irgendeiner Weise verkaufst oder anderen Personen zur Verfügung stellst, könntest du rechtlichen Anforderungen zur Produkthaftung unterliegen. Du solltest sicherstellen, dass der Subwoofer sicher und frei von Mängeln ist, um Haftungsansprüche zu vermeiden.

  4. Urheberrechtliche Aspekte: Beachte, dass einige kommerzielle Audioinhalte, insbesondere Musik und Filme, urheberrechtlich geschützt sind. Das Abspielen solcher Inhalte in der Öffentlichkeit kann urheberrechtliche Fragen aufwerfen. Informiere dich über die geltenden Urheberrechtsbestimmungen und die Lizenzierung von Musik und Videos.

  5. Genehmigungen für öffentliche Veranstaltungen: Wenn du den Subwoofer bei öffentlichen Veranstaltungen oder in kommerziellen Einrichtungen verwenden möchtest, könnten spezielle Genehmigungen oder Lizenzen erforderlich sein. Dies hängt von den örtlichen Vorschriften und Gesetzen ab.

Es ist ratsam, sich vor dem Bau und Betrieb eines Subwoofers über die örtlichen Gesetze und Vorschriften zu informieren und gegebenenfalls rechtliche Beratung einzuholen. Das Einhalten der gesetzlichen Bestimmungen und Sicherheitsvorschriften ist wichtig, um rechtliche Probleme und potenzielle Risiken zu vermeiden.

Es gibt viele Ressourcen und Bauanleitungen im Internet, die dir beim Bau deines eigenen Subwoofers helfen können. Hier sind einige Orte, an denen du nützliche Informationen finden kannst:

  1. Foren und Online-Communitys: Es gibt Online-Foren und Communitys, in denen Audio-Enthusiasten und DIY-Begeisterte ihre Erfahrungen und Projekte teilen. Websites wie diyaudio.com und avsforum.com sind gute Anlaufstellen, um nach Bauanleitungen und Tipps zu suchen.

  2. YouTube: Auf YouTube findest du zahlreiche Video-Tutorials und Bauanleitungen zum Subwoofer-Bau. Viele Content-Ersteller teilen ihre Projekte und Schritt-für-Schritt-Anleitungen.

  3. DIY-Audio-Websites: Es gibt Websites, die sich speziell auf DIY-Audio-Projekte konzentrieren und umfangreiche Bauanleitungen und Pläne für Subwoofer und Lautsprecher bieten. Ein Beispiel ist speakerbuilder.net.

  4. Bücher und eBooks: Es gibt Bücher und eBooks, die sich dem Lautsprecherbau widmen und detaillierte Anleitungen für verschiedene Arten von Subwoofern bieten. Bibliotheken und Online-Buchhandlungen sind gute Quellen für solche Ressourcen.

  5. Lautsprecherbauset: Einige Unternehmen bieten Subwoofer-Bausätze an, die alle benötigten Komponenten und eine detaillierte Bauanleitung enthalten. Diese Sets sind oft ideal für Anfänger, da sie alles Notwendige in einem Paket bieten.

  6. Lautsprecher- und Elektronikforen: Neben DIY-Audio-Foren gibt es auch Foren, die sich auf Elektronik und Schaltungen spezialisiert haben. Diese Foren können Informationen zu Verstärkerschaltungen, Filtern und anderen elektronischen Aspekten des Subwoofer-Baus bieten.

  7. Fachzeitschriften: Es gibt Fachzeitschriften im Bereich Audio und Elektronik, die Bauanleitungen für Lautsprecher und Subwoofer veröffentlichen. Ein Abonnement oder der Kauf einzelner Ausgaben kann eine Informationsquelle sein.

Stelle sicher, dass die von dir ausgewählte Bauanleitung oder Ressource zu deinen Fähigkeiten und Zielen passt. Beginne vielleicht mit einfacheren Projekten, wenn du neu im Lautsprecherbau bist, und arbeite dich dann zu komplexeren Subwoofern vor, sobald du mehr Erfahrung gesammelt hast. Und vergiss nicht, die Qualität der Komponenten zu berücksichtigen, da dies einen erheblichen Einfluss auf die Klangqualität hat.

Der Subwoofer-Bau kann kostengünstiger sein als der Kauf eines hochwertigen fertigen Subwoofers, aber dies hängt von verschiedenen Faktoren ab, einschließlich deiner Fähigkeiten, deinem Budget und deinen Anforderungen. Hier sind einige Überlegungen:

Vorteile des Subwoofer-Baus:

  1. Maßgeschneiderter Klang: Beim Bau eines eigenen Subwoofers kannst du die Komponenten und das Gehäuse nach deinen klanglichen Vorlieben anpassen, was zu einem maßgeschneiderten Klang führt.

  2. Lernmöglichkeit: Der Bau eines Subwoofers kann eine lehrreiche Erfahrung sein und dir Kenntnisse im Bereich Lautsprecher und Elektronik vermitteln.

  3. Kosteneinsparungen: Bei geschickter Auswahl von Komponenten und Materialien kannst du oft einen Subwoofer mit vergleichbarer Leistung zu einem niedrigeren Preis bauen als ein gleichwertiges kommerzielles Modell.

Nachteile des Subwoofer-Baus:

  1. Arbeitsaufwand: Der Bau eines Subwoofers erfordert Zeit und handwerkliche Fähigkeiten. Wenn du diese Ressourcen nicht hast oder nicht investieren möchtest, könnte der Kauf eines fertigen Subwoofers bequemer sein.

  2. Fehlende Garantie: Selbstgebaute Subwoofer haben normalerweise keine Herstellergarantie wie kommerzielle Produkte. Wenn Probleme auftreten, bist du für Reparaturen oder Ersatz verantwortlich.

  3. Qualitätskontrolle: Die Qualität deines selbstgebauten Subwoofers hängt von deinen Fähigkeiten und der Auswahl der Komponenten ab. Wenn du keine Erfahrung im Lautsprecherbau hast, könntest du versehentlich die Klangqualität beeinträchtigen.

  4. Werkzeug- und Materialkosten: Der Subwoofer-Bau erfordert den Kauf von Werkzeugen und Materialien, die möglicherweise zu Beginn zusätzliche Kosten verursachen.

  5. Zeitaufwand: Das Bauverfahren kann einige Zeit in Anspruch nehmen, insbesondere wenn du Anfänger bist oder ein komplexes Projekt durchführst.

Insgesamt kann der Subwoofer-Bau eine kostengünstige Option sein, wenn du bereit bist, Zeit und Mühe zu investieren, um ein maßgeschneidertes Audioerlebnis zu schaffen. Es ist jedoch wichtig, die Gesamtkosten und den Aufwand sorgfältig zu berücksichtigen und sicherzustellen, dass du über die erforderlichen Fähigkeiten und Ressourcen verfügst, um das Projekt erfolgreich abzuschließen. Falls du unsicher bist, könnte der Kauf eines fertigen Subwoofers die einfachere Option sein.

Beim Bau eines Subwoofers stehen verschiedene Arten von Software zur Verfügung, die bei der Planung, Berechnung und Feinabstimmung hilfreich sein können. Hier sind einige wichtige Softwarekategorien und Beispiele:

1. Gehäuse-Design-Software:

  • WinISD: WinISD ist eine weit verbreitete und kostenlose Software zur Berechnung von Lautsprechergehäusen. Sie ermöglicht die Auswahl des richtigen Gehäusetyps und die Berechnung der erforderlichen Gehäuseabmessungen.

2. Frequenzweichen-Simulationssoftware:

  • XSim: XSim ist eine Open-Source-Software zur Simulation von Frequenzweichen. Sie hilft bei der Planung und Simulation von Lautsprecherfrequenzweichen für mehrere Treiber.

3. Messsoftware und -hardware:

  • REW (Room EQ Wizard)*: REW ist eine beliebte kostenlose Software zur Raumakustik-Messung und -Analyse. Sie kann bei der Feinabstimmung des Subwoofers und der Raumakustik helfen.
  • Umik-1*: Dies ist ein Beispiel für ein USB-Messmikrofon, das häufig in Kombination mit Software wie REW verwendet wird, um akustische Messungen durchzuführen.

4. Simulation und Modellierungssoftware:

  • Hornresp: Hornresp ist eine Software zur Modellierung von Hornlautsprechern. Sie ist hilfreich, wenn du Horn-Subwoofer konstruieren möchtest.
  • BassBox Pro: BassBox Pro ist eine kommerzielle Software zur Modellierung und Simulation von Lautsprechergehäusen und Frequenzweichen.

5. Raumakustik-Simulationssoftware:

  • EASE (Enhanced Acoustic Simulator for Engineers): EASE ist eine professionelle Software zur Simulation von Raumakustik. Sie wird oft von professionellen Sounddesignern und Akustikingenieuren verwendet.

6. CAD-Software:

  • CAD-Software wie AutoCAD* oder SketchUp* kann hilfreich sein, um Gehäusepläne zu zeichnen und den Bau deines Subwoofers zu planen.

7. Elektronik-Design-Software:

  • Wenn du elektronische Schaltungen oder Verstärker für deinen Subwoofer entwirfst, könnten Softwaretools wie LTspice oder KiCad hilfreich sein.

Die Auswahl der richtigen Software hängt von deinen spezifischen Anforderungen und Fähigkeiten ab. Einsteiger können von einfachen Gehäuse-Design-Tools wie WinISD profitieren, während fortgeschrittene Benutzer umfangreichere Software für Frequenzweichen, Messungen und Simulationen verwenden können. Denke daran, dass die Nutzung einiger dieser Tools möglicherweise eine Einarbeitungszeit erfordert, aber sie können dir dabei helfen, einen Subwoofer mit optimaler Leistung und Klangqualität zu erstellen.

Bassformel Lautsprecher Gehäuse online berechnen
Auf Pinterest teilen
Das könnte dich auch interessieren!
Picture of Broschisblog
Broschisblog
Moin ich bin Andreas und das hier ist meine Webseite Broschisblog. Abonniere gerne auch meinen Youtube Kanal! Du findest mich auch auf Pinterest, Instagram und Twitter. Kennst du schon meinen Amazon Shop*?
Teile die Begeisterung: Erzähle deinen Freunden von diesem Artikel! Und lass uns deine Gedanken hören – hinterlasse mir jetzt deinen Kommentar!

Deine Gedanken sind gefragt! Hast Du Fragen oder Ideen für den Artikel, lass sie raus. Dein Kommentar öffnet die Tür zu lebhaften Diskussionen und bietet eine Plattform für den Austausch von Wissen und Hilfe unter den Lesern. Teile gerne auch mit, falls dir etwas gefehlt hat – wir sind gespannt auf deine Meinung!

Amazon Shop
Affiliate Link!
ebay Angebote
Affiliate Link
Broschis Blog Newsletter
NEWSLETTER ABONNIEREN!

— Amazon Shop von Broschisblog —

Entdecke meine Favoriten
in meinem Amazon Shop!

Consent Management Platform von Real Cookie Banner
